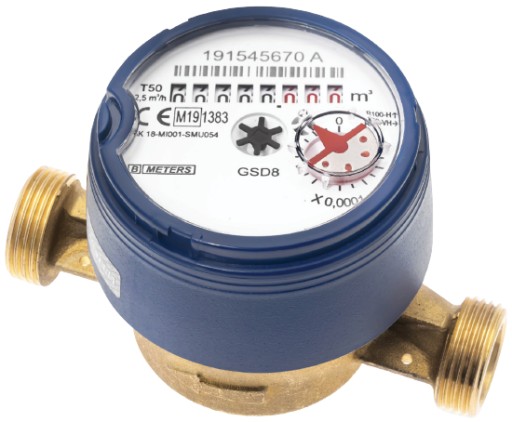

BMETERS АНТИМАГНИТНЫЙ ВОДОМЕР GSD8-I L-130MM 3/4" AF Q3-4.0M3/H 50ST.

Wodomierz jednostrumieniowy suchobieżny antymagnetyczny, typu GSD8-I, Tmax: 50°C, L=130mm GSD8-I 3/4" AF Q3-4,0m3/h DN20 MID R100/R50 AM

W standardzie antymagnetyczny, przystosowany do zdalnego odczytu.

Wodomierz jednostrumieniowy, suchobieżny z interfejsem indukcyjnym, wyposażony w ośmiobębenkowe liczydło obracane o 360°. Urządzenie napędzane jest za pośrednictwem wzmocnionego, czteropolowego sprzęgła magnetycznego, które eliminuje jego zerwanie oraz poślizg. Dodatkowo zwiększa dokładność pomiaru wodomierza poprzez utrzymanie wirnika w hydromagnetycznym balansie.

Kamień szafirowy, który jest umiejscowiony w podporze mechanizmu liczydła zapewnia urządzeniu większą czułość metrologiczną na niskie przepływy wody oraz wydłuża trwałość licznika.

Wodomierz produkowany jest według dyrektywy 2014/32/EU w wersji z pierścieniem zaciskanym. W standardzie wodomierz jest wyposażony w pierścień antymagnetyczny. Występuje w zakresie pomiarowym R160-H lub R100-H i R50-VH (MID), zarówno do wody zimnej (50°C) jak również do wody ciepłej (90°C), w średnicach 1⁄2’’ i 3⁄4’’. Model GSD8-I zgodnie z Atestem Higienicznym jest dopuszczony do pomiaru zużycia wody przezna- czonej do spożycia. Wodomierz GSD8-I można doposażyć w moduł radiowy IWM-TX5.

Standardowa wersja:

• Maksymalna dokładność R100-H
• Dla zimnej 0-50° C i ciepłej wody 30-90°C
• Czteropolowe sprzęgło magnetyczne
• Bezpośredni odczyt na 8 bębekowym liczydle
• Obracane liczydło o 360°
• Zabezpieczenie antymagnetyczne

Deklarowane parametry według normy PN-EN14154:

• Klasa temperaturowa: T50, T30/90
• Klasa straty ciśnienia: Δp25
• Klasa ciśnieniwa: MAP16
• Klasa odporności na zaburzenia przepływu po stronie dopływu: U0
• Klasa odporności na zaburzenia przepływu po stronie odpływu: D0
• Zakres pomiarowy wodomierza: R160-H , R50-VH→ lub R100-H , R50-VH→

Dane techniczne:

• Przepływ maksymalny Q4 (m3/h): 5
• Ciągły strumień objętości Q3 (m3/h): 4
• R160-H:

  - Pośredni strumień objętości Q2 (l/h): 40

  - Minimalny strumień objętości Q1 (l/h): 25

• R100-H:

  - Pośredni strumień objętości Q2 (l/h): 64

  - Minimalny strumień objętości Q1 (l/h): 40

• R50-VH:

  - Pośredni strumień objętości Q2 (l/h): 128

  - Minimalny strumień objętości Q1 (l/h): 80

• Odczyt minimalny (L): 0,05
• Odczyt maksymalny (m3): 99,999
• Maksymalne dopuszczalne ciśnienie: (bar): 16

Wymiary:

• Średnica: 3/4"
• L (mm): 130
• I (mm): 228
• H (mm): 73
• h (mm): 18
• B (mm): 74
• D gwint (in): 1"
