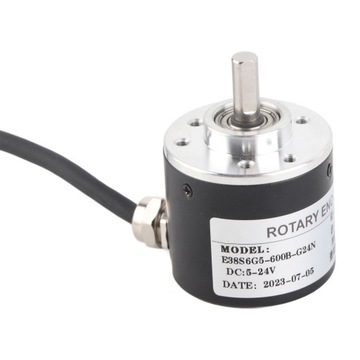

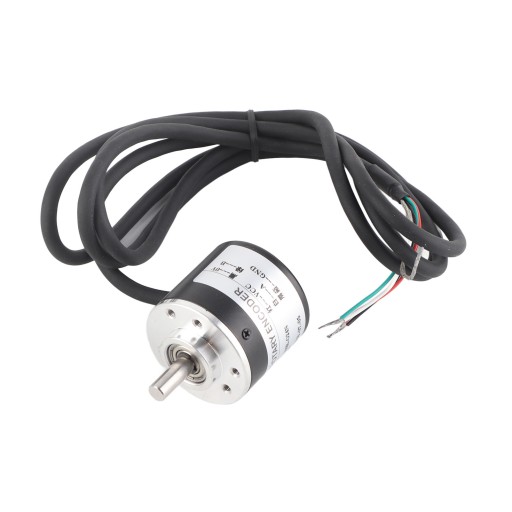

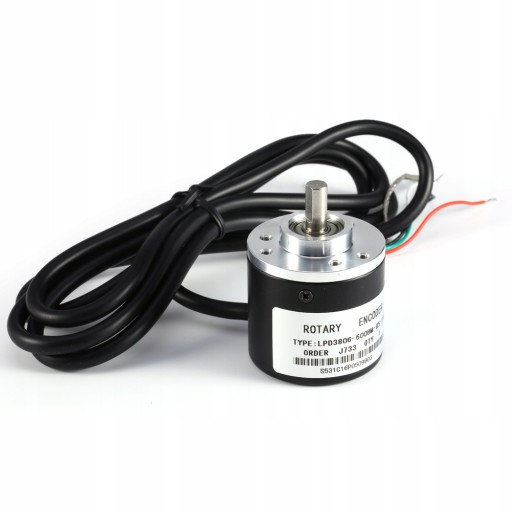

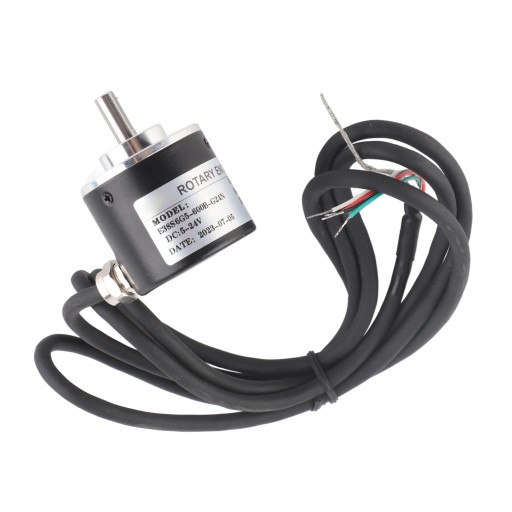

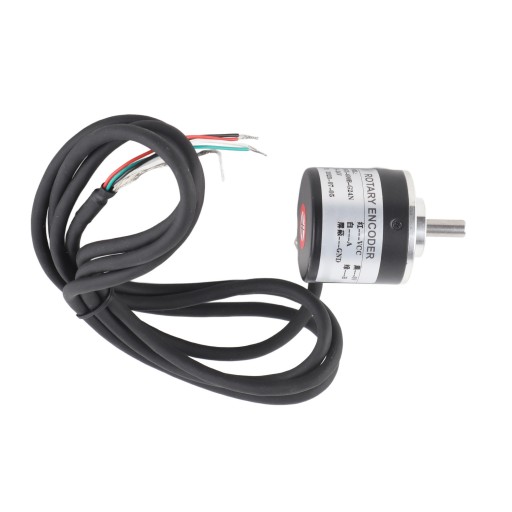

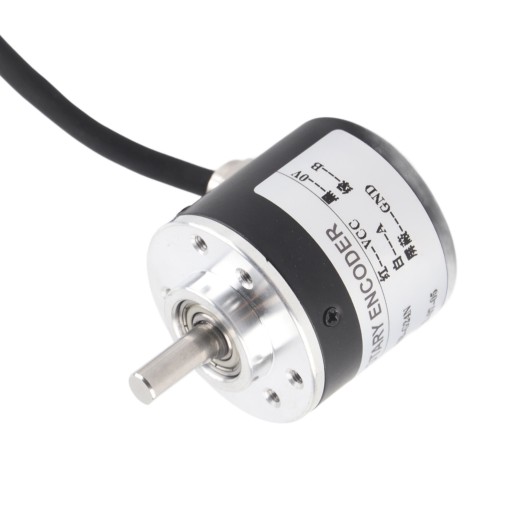

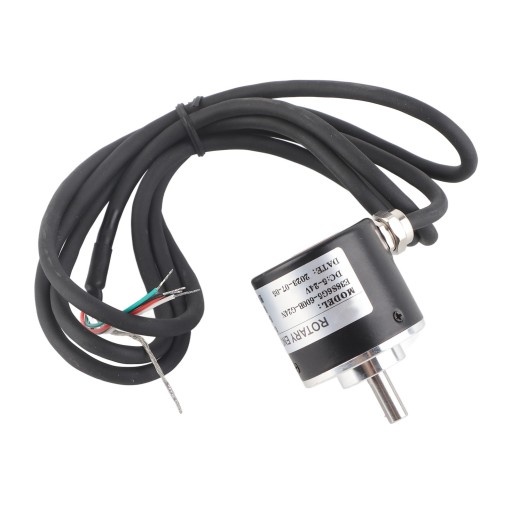

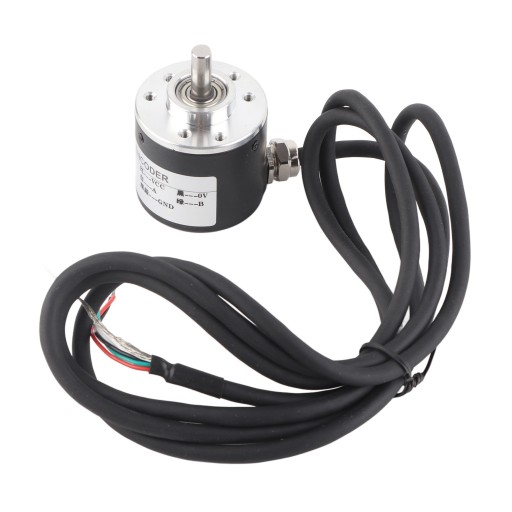

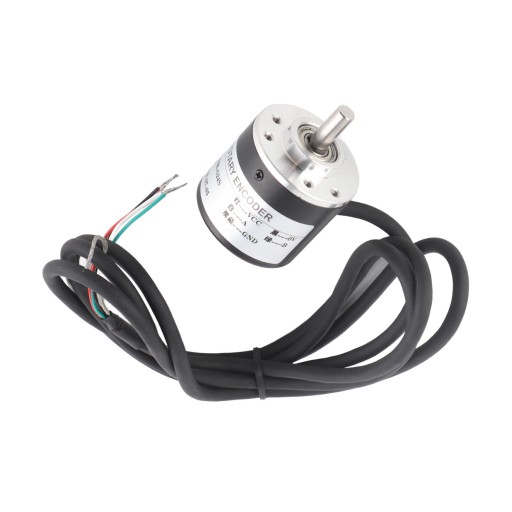

600P/R Магнитоэлектрический инкрементальный энкодер

Funkcja:

1. Ten produkt ma 600 p/r (jednofazowy 600 impulsów/R, dwufazowy 4 częstotliwość podwaja się do 2400 impulsów).

2. Źródło zasilania to DC5-24V. Stabilna wydajność pracy i dobre warunki pracy.

3. AB 2-fazowy prostokątny ortogonalny obwód impulsowy, wyjście typu otwartego kolektora NPN.

4. Może być używany do pomiaru prędkości obrotowej, kąta i przyspieszenia obiektu oraz pomiaru długości.

5. Nadaje się do inteligentnego sterowania różnymi pomiarami przemieszczenia, automatycznymi automatycznymi maszynami gilotynowymi o stałej długości, kontrolą długości cięcia stali, skalą wzrostu i wagi, robotami wyścigowymi studentów.

Dane techniczne:

100% nowy

Impulsy: 600 p/r (jednofazowe 600 impulsów/R, dwufazowe 4 podwojenie częstotliwości do 2400 impulsów)

Źródło zasilania: DC5-24V

Wał: 6*13mm/0.23*0.51"

Rozmiar: 38*35.5mm/1.49*1.39"

Wyjście: AB 2-fazowy prostokątny obwód impulsowy, wyjście typu otwartego kolektora NPN

Maksymalna prędkość mechaniczna: 5000 R/min

Częstotliwość odpowiedzi: 0-20 kHz

Długość kabla: 1,5 metra

Używa:

1. Może być używany do pomiaru prędkości obrotowej, kąta i przyspieszenia obiektu oraz pomiaru długości

2. Nadaje się do inteligentnego sterowania różnymi pomiarami przemieszczenia, automatycznymi automatycznymi maszynami gilotynowymi do skóry o stałej długości, kontrolą długości cięcia stali, cywilną skalą wysokości mierzonej przez człowieka, robotami wyścigowymi dla studentów

Ogłoszenie:

Wyjście AB 2-fazowe nie może być bezpośrednio połączone z VCC, w przeciwnym razie tak się stanie

spalić triodę wyjściową, bo różne partie, a może nie mieć

zacisk.(Zielony = faza A, biały = faza B, czerwony = moc Vcc +, czarny = V0)

Pakiet zawiera:

1 x Enkoder 600P/R Przyrostowy enkoder obrotowy
