Лабораторный блок питания +POWER 3 канала 2х30В 5А/2

Zasilacz laboratoryjny +POWER MY-K3005MC posiada 3 niezależne kanały CH1 0-30V 5A, CH2 0-30V 5A CH3 2.5V/3,3V/5V 3A Urządzenie niezbędny w każdym warsztacie, świetnie sprawdzi się serwisie elektronicznym jak i w domowym warsztacie.

Najważniejsze cechy

• Czytelny wyświetlacz
• Płynna regulacja napięcia i natężenia prądu
• Certyfikat bezpieczeństwa
• Solidne wykonanie z materiałów wysokiej jakości
• Jednoczesny odczyt napięcia i płynącego prądu na wyjściu
• System zabezpieczeń
• Przycisk włączający/wyłączający napięciu wyjściowe bez konieczności wyłączania całego zasilacza !!!

Specyfikacja:

• Napięcie zasilania: 200-240V AC / 50-60Hz
• Zakres napięcia wyjściowego kanał 1: 0-30V
• Zakres prądu wyjściowego kanał 1: 0-5A
• Zakres napięcia wyjściowego kanał 2: 0-30V
• Zakres prądu wyjściowego kanał 2: 0-5A
• Zakres napięcia wyjściowego kanał 3: 2.5/3.3/5V
• Zakres prądu wyjściowego kanał 3: do 3A
• Dokładność wyświetlania napięcia: +/- 0,1%+2mV
• Dokładność wyświetlania prądu: +/- 0,01%+10mA
• Aktywne chłodzenie wentylatorem
• Zabezpieczenia: przepięciowe, przeciążeniowe, temperaturowe
• Możliwość ustawienia parametrów przed podaniem napięcie na wyjście
• Przycisk włączający/wyłączający napięciu wyjściowe bez konieczności wyłączania całego zasilacza !!!

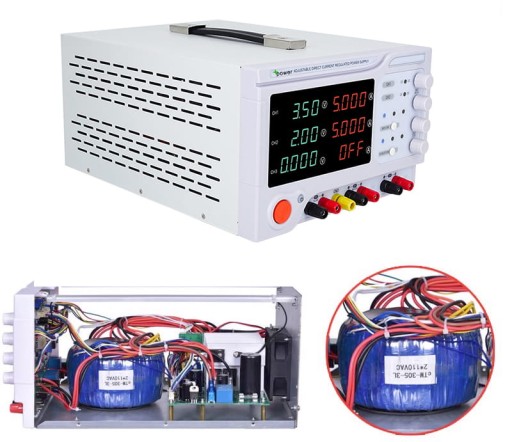

Zasilacz zbudowany w oparciu o transformator toroidalny.

Regulacja napięcia:

• Regulacja napięcia wyjściowego kanał 1: 0 - 30V
• Regulacja napięcia wyjściowego kanał 2: 0 - 30V
• Regulacja napięcia wyjściowego kanał 3: 2.5V / 3.3V / 5V
• Dokładność regulacji: 10mV
• Tętnienia i szumy: 2mVrms

Regulacja prądu:

• Regulacja prądu wyjściowego kanał 1: 0-5A
• Regulacja prądu wyjściowego kanał 2: 0-5A
• Regulacja prądu wyjściowego kanał 3: do 3A
• Dokładność regulacji: 1mA
• Tętnienia i szumy: 3mArms

Wymiary urządzenia:

• Wysokość: 155 mm
• Szerokość: 250 mm
• Głębokość: 330 mm
• Waga: 9Kg

Tryby pracy zasilacza:

• Niezależny: Niezależna praca Kanału 1 i 2 30V/5A każdy
• Szeregowy: Kanał 1 i 2 połączone są szeregowo dzięki czemu maksymalne napięcie wyjściowe to 60V 5A. W tym trybie działa jedynie pokrętła regulacja kanału pierwszego, a napięcie wyjściowe jest równe sumie napięć kanału 1 i 2 pokazanych na wyświetlaczu.
• Równoległy: Kanał 1 i 2 połączone są równolegle dzięki czemu maksymalne napięcie wyjściowe to 30V a prąd 10A. W tym trybie prąd wyjściowy jest równy sumie prądów z wyświetlacza kanału 1 i 2, a napięcie pokazane jest na wyświetlaczu napięcia kanału 1.

Zasilacze firmy +POWER wyposażone są w bardzo przydatną, a czasem niezbędną funkcje pozwalającą wyłączyć napięcie wyjściowe bez konieczności wyłączania całego zasilacza. Pozwala to na precyzyjne ustawienie parametrów bez konieczności odłączania przewodów zasilających od urządzenia.

Takie rozwiązanie eliminuje ryzyko uszkodzenia urządzenia w wyniku przypadkowego podania za wysokiego napięcia zaraz po włączeniu zasilacza do sieci, zanim jeszcze pojawi się możliwość jego regulacji. W zasilaczach firmy +POWER po włączeniu zasilania na wyjściu nie pojawia się napięcie, można spokojnie sprawdzić ustawienia prądu i napięcie i dopiero wtedy włączyć zasilanie na wyjściu.

1. Wyświetlacz

2. Włącznik sieciowy

3. Włącznik napięcia wyjściowego

4. Złącze kanału 2

5. Złącze GND

6. Złącze kanału 1

7. Wybór napięcia kanału 3 ( 2.5V / 3.3V / 5V )

8. Złącze kanału 3

9. Regulacja prądu kanału 2

10. Regulacja napięcia kanału 2

11. Wybór trybu pracy kanału 1 i 2( niezależny/szeregowy/równoległy )

12. Regulacja prądu kanału 1

13. Regulacja napięcia kanału 1
