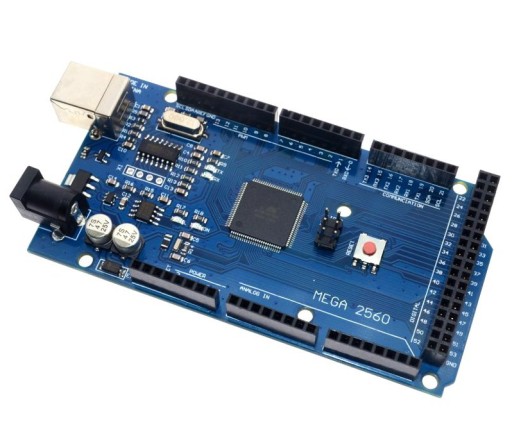

Mikrokomputer AVR Mega 2560 R3 CH340

AVR MEGA 2560

Mega2560 jest płytką uruchomieniową bazującą na mikrokontrolerze ATmega2560, moduł jest tańsza alternatywą do bardzo popularnym układu ARDUINO MEGA 2560 R3, zachowując jednocześnie jego pełną funkcjonalność . Moduł posiada 54 wejść/wyjść cyfrowych (14 z nich może pracować w trybie PWM), 16 wejść analogowych, 4 interfejsy UART, oscylator kwarcowy 16 MHz, interfejs USB z układem odpowiedzialnym za transmisję danych: CH340, gniazdo zasilania, złącze ICSP i przycisk reset. Zawiera wszystko co jest potrzebne aby szybko zacząć pracę z mikrokontrolerem. Wystarczy podłączyć płytkę przy pomocy kabla USB do komputera PC i zacząć programować przy pomocy wygodnego środowiska programowania IDE z wieloma przykładami oprogramowania.

Specyfikacja techniczna:

• Procesor : ATmega2560
• Taktowanie układu ATmega2560 : 16MHz
• Układ odpowiedzialny za transmisję danych USB : CH340 (lub odpowiednik)
• Taktowanie układu CH340: 12MHz
• Napięcie - logika układu : 5V
• Napięcie zasilania DC : 7-12V (zalecane 7 -9 V)
• Napięcie zasilania USB: 5V
• Piny I/O : 54 (15 portów może pracować w trybie PWM )
• Piny analogowe : 16 ( kanały przetwornika A/C )
• Max prąd na pinie I/O : 40 mA
• Max wydajność prądowa, pinu 3.3V : 50 mA
• Pamięć FLASH : 256 KB z czego 8kB użyte przez bootloader
• Pamięć SRAM : 8 KB
• Pamięć EEPROM : 4 KB

W zestawie:

Moduł MEGA2560 CH340
