UPO1202CS oscyloskop cyfrowy 2x200MHz

Nowa seria oscyloskopów cyfrowych UPO1000CS produkcji Unit oferuje wysokie parametry techniczne, oraz wiele innowacyjnych funkcji ułatwiających pracę z oscyloskopem w trakcie wykonywania pomiarów.

Seria UPO1000CS to wielofunkcyjny, ekonomiczny oscyloskop cyfrowy z luminoforem. Może być szeroko stosowany w dziedzinie projektowania elektronicznego i elektrycznego, debugowania, edukacji i wzornictwa przemysłowego. Seria UPO1000CS wykorzystuje technologię równoległego cyfrowego przetwarzania sygnału, co znacznie poprawia szybkość przetwarzania danych i szybkość przechwytywania przebiegów.

Prezentacja produktu w formie Video:

https://youtu.be/2nenRmwAVxw

https://youtu.be/JTQjrlh76d0

Oryginalna technologia Ultra Phosphor może przedstawiać skumulowany efekt badanego sygnału jako wielowarstwowa poświata. W porównaniu z tradycyjnymi oscyloskopami cyfrowymi z pamięcią, trwałość cyfrowych oscyloskopów z luminoforem może przedstawiać trójwymiarowe dane dotyczące kształtu fali, amplitudy, czasu i natężenia sygnału. Technologia Fast Acquire może dokładnie rejestrować nietypowe zdarzenia, takie jak wideo, drgania, szumy i słabe sygnały.

dane techniczne:

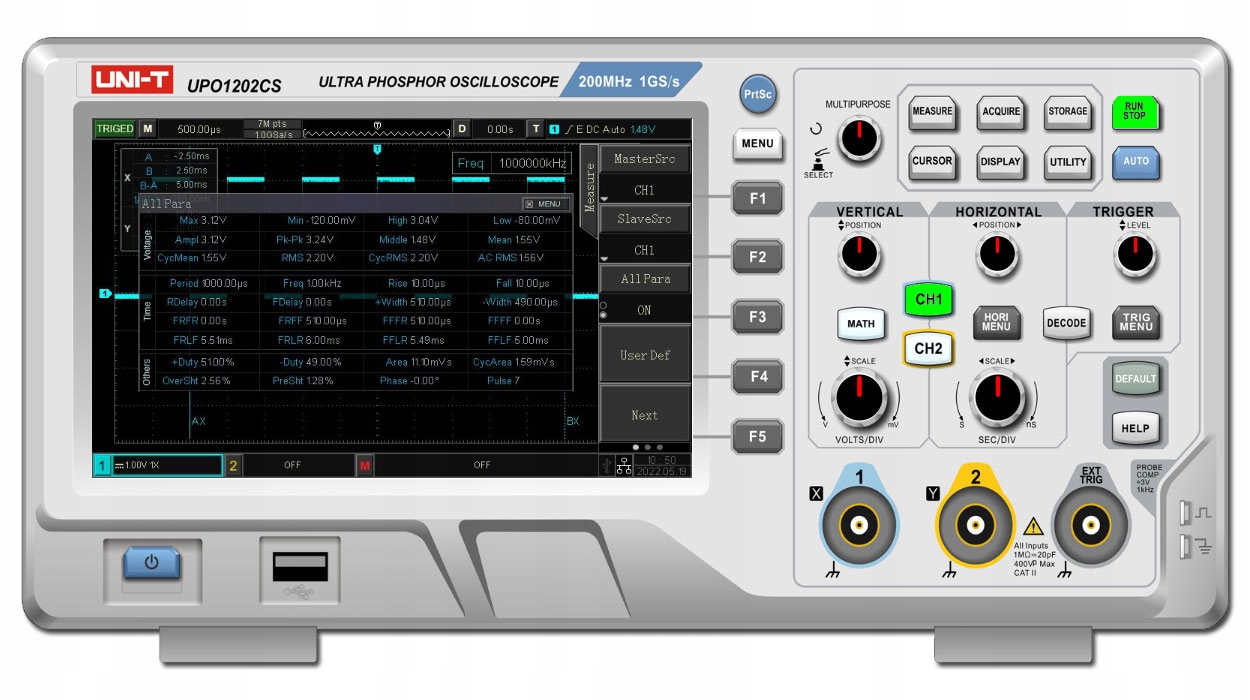

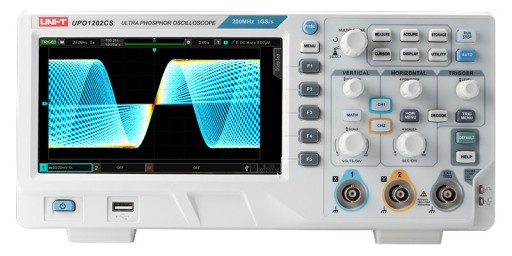

• oscyloskop cyfrowy UPO1202CS produkcji Unit
• szerokość pasma: 200MHz
• próbkowanie w czasie rzeczywistym 1 GSa/s (real time)
• ► długość rekordu pamięci: 56 Mpoints
• szybkość odświeżania przebiegu: do 500 000 wfms/s
• technologia cyfrowego luminoforu UPO – Ultra Phosphor Oscillocsope

  ► obsługuje intensywność 256 poziomów klasyfikacji lub wyświetla temperatury kolorów

• wiele typów wyzwalania

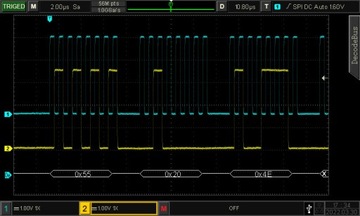

• wyzwalanie z szeregowej magistrali i dekodowanie
• wparcie (dekodowanie) protokołów: RS232, I2C, SPI, CAN (opcja), LIN(opcja)
• Multi-Scopes - osobna podstawa czasu dla każdego kanału

• wyświetlanie fluorescencji z niezależnym wyzwalaniem dwukanałowym

  w praktyce możemy obserwować jednoczenie dwa różne przebiegi o zróżnicowanej częstotliwości

• niski poziom szumów tła <100μVrms.
• podstawa czasu: 1ns/dz - 1000s/dz
• czułość napięciowa od 1mV/div to 20V/div
• 36 automatycznych pomiarów, obsługuje obliczenia statystyczne, pomiary matematyczne, historia pomiaru, pomiar referencyjne
• funkcje matematyczne (FFT, dodawanie, odejmowanie, mnożenie, dzielenie, całkowanie, różniczkowanie, pierwiastek kwadratowy)
• obsługa funkcji Pass/Fail
• duży 7 calowy wyświetlacz TFT-LCD o rozdzielczości 800×480

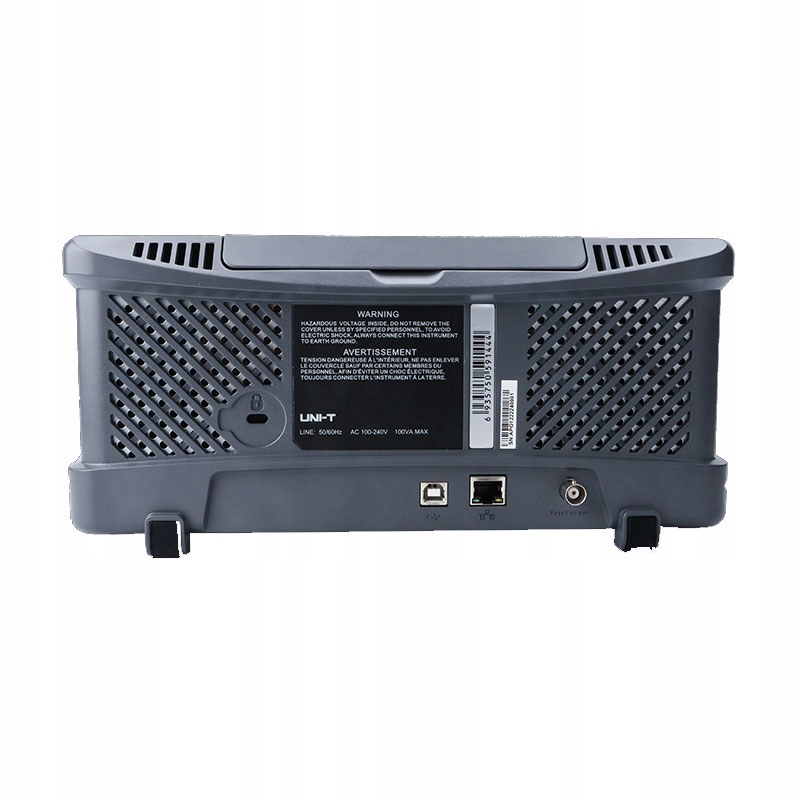

• liczne interfejsy: USB Host、USB Device、LAN、EXT Trig、AUX Out(Trig Out、Pass/Fail).
• obsługuje SCPI – polecenia zdalnego sterowania
• zdalna obsługa przez internet - przeglądarka WWW

zestaw zawiera:

• oscyloskop UPO1202CS
• sonda oscyloskopowa UP-P05 200MHz x2szt.
• przewód zasilający
• przewód USB
• oryginalny karton

kontrola i obsługa oscyloskopu przez sieć

Oscyloskopy cyfrowe UPO1000CS można podłączyć i zdalnie sterować przez stronę internetową. Obsługa przez komputery PC lub telefon komórkowy. Sterowanie poprzez stronę WWW eliminuje  konieczność instalowania lokalnych programów, oszczędzając miejsce i czas użytkownika

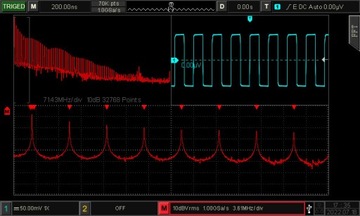

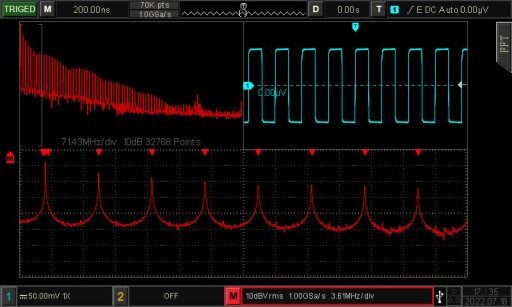

Analiza FFT z 64k punktami próbkowania

Seria oscyloskopów UPO1000CS ma 64 000 punktów próbkowania FFT. Można również ustawić praktyczne funkcje analizy widma takie jak zakres częstotliwości, tryb wykrywania i oznaczanie widma. Wygodnie jest analizować sygnał w dziedzinie częstotliwości na oscyloskopie.

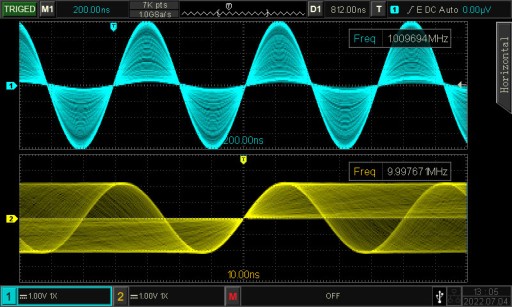

Osobne podstawy czasu dla każdego kanału CH1 i CH2

Seria oscyloskopów cyfrowych UPO1000CS umożliwia ustawienie rożnych wartości podstaw czasu dla każdego z kanałów wejściowych. Taka funkcjonalność umożliwia obserwację w tym samym czasie dwóch przebiegów o różnych wartościach częstotliwości. Sygnały z różnymi wartościami zegara podstawy czasu i dużą różnicą częstotliwości mogą również stabilnie wyświetlać przebieg na ekranie, co jest wygodne dla klientów do analizy parametrów przebiegu.

Osobne podstawy czasu dla każdego kanału CH1 i CH2

Seria oscyloskopów cyfrowych UPO1000CS umożliwia ustawienie rożnych wartości podstaw czasu dla każdego z kanałów wejściowych. Taka funkcjonalność umożliwia obserwację w tym samym czasie dwóch przebiegów o różnych wartościach częstotliwości. Sygnały z różnymi wartościami zegara podstawy czasu i dużą różnicą częstotliwości mogą również stabilnie wyświetlać przebieg na ekranie, co jest wygodne dla klientów do analizy parametrów przebiegu.

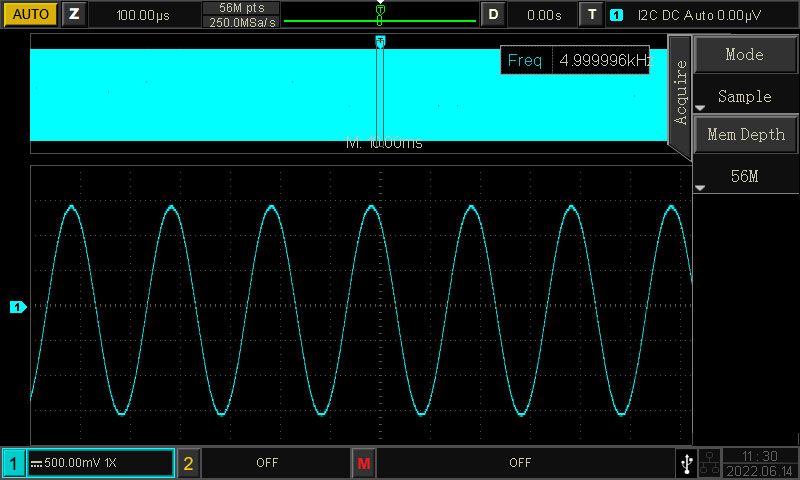

Długość rekordu pamięci 56MPts

Seria oscyloskopów UPO1000CS oferuje 56M punktów próbkowania na kanał. Dzięki temu oscyloskop może utrzymać wysoką częstotliwość próbkowania w szerszym zakresie podstawy czasu, jednocześnie biorąc pod uwagę całość i szczegóły przebiegu, co znacznie poprawia zdolność wychwytywania nieprawidłowych przebiegów.

Bardzo wysoka szybkość odświeżania przebiegów do 500 000 wfms/s

Seria UPO1000CS wykorzystuje innowacyjną technologię równoległego przetwarzania sygnału cyfrowego. Ma bardzo wysoki wskaźnik przechwytywania w swoich produktach rówieśniczych. Skutecznie zmniejsza utratę sygnału i pomóż lepiej uchwycić nieprawidłowe sygnały.

500 000 wfms/s = 500 000 waveform number per second = 500 000 przebiegów na sekundę

Ultra Phosphor - cyfrowy luminofor -256 poziomów intensywności świecenia przebieg

Oscyloskop UPO1000CS posiada technologia wyświetlania Ultra Phosphor umożliwia łatwe uzyskanie większej ilości informacji o przebiegu i szczegółową obserwację.  Technika Ultra Phospor jest analogią do wyświetlania przebiegów w oscyloskopach analogowych i możemy ja traktować jako funkcję cyfrowego luminoforu. przebieg może mieć do 256 poziomów intensywności świecenia przebiegu w oscyloskopie. Mamy również opcję wyświetlania kolorów: zmienia się stopień intensywności na wyświetlanie temperatury barwowej. Im częściej pojawia się kształt fali, tym cieplejszy jest kolor.
