Переходник TSOP28/VSOP28 -> DIP28(40) ZIF Wells CTI

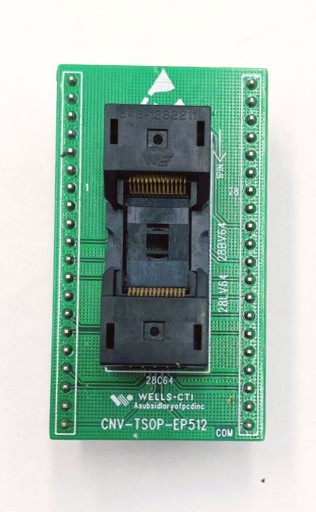

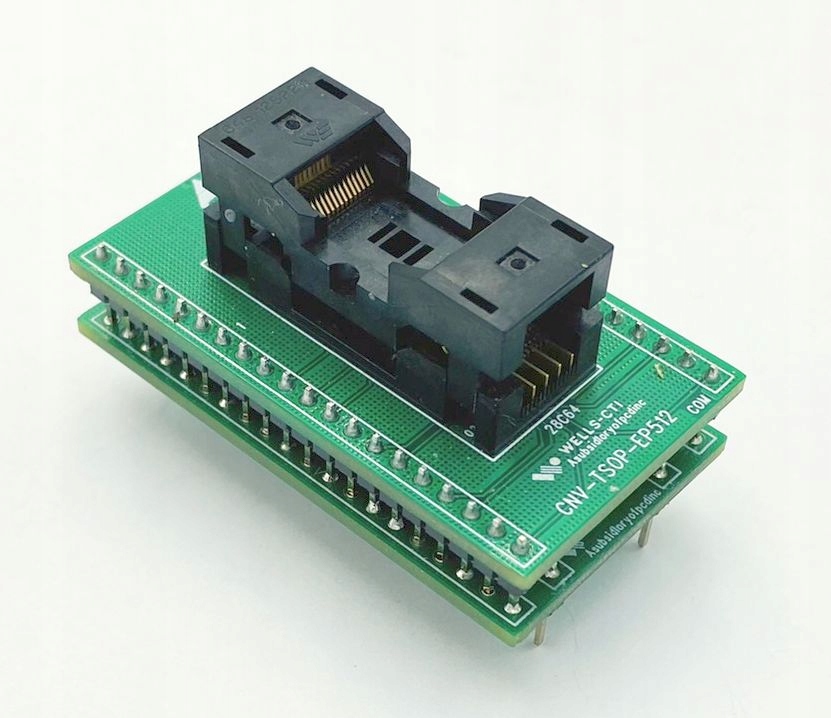

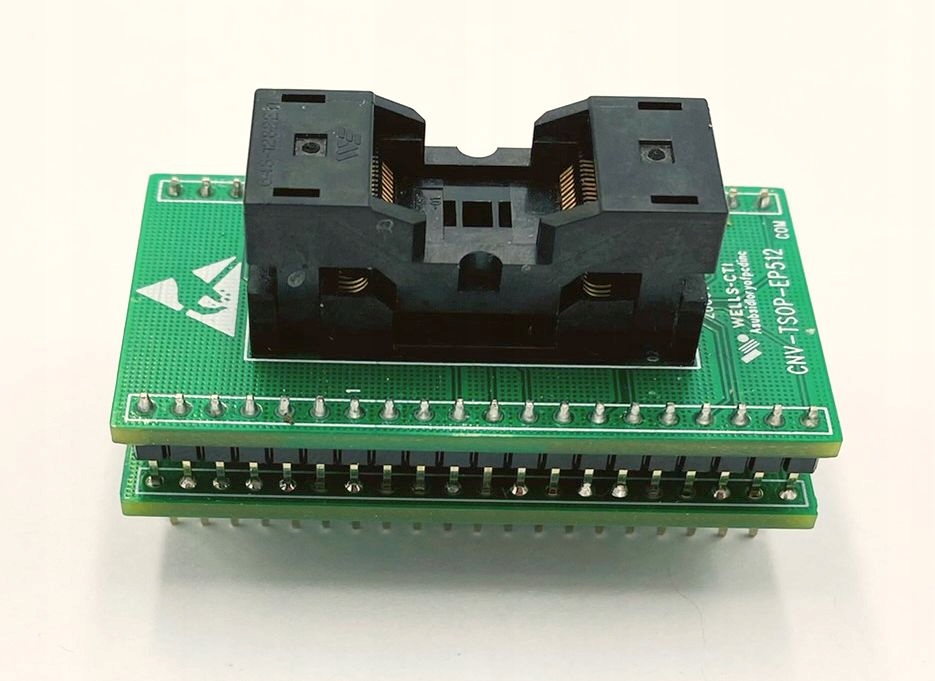

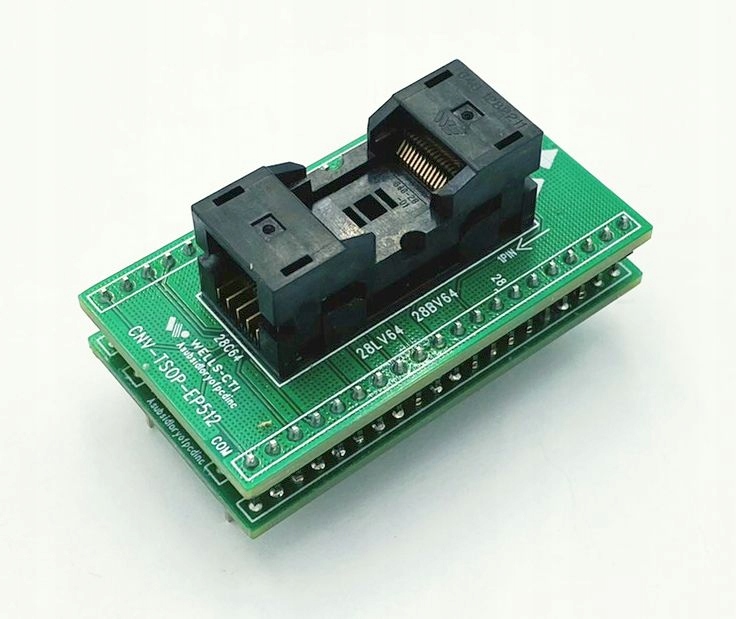

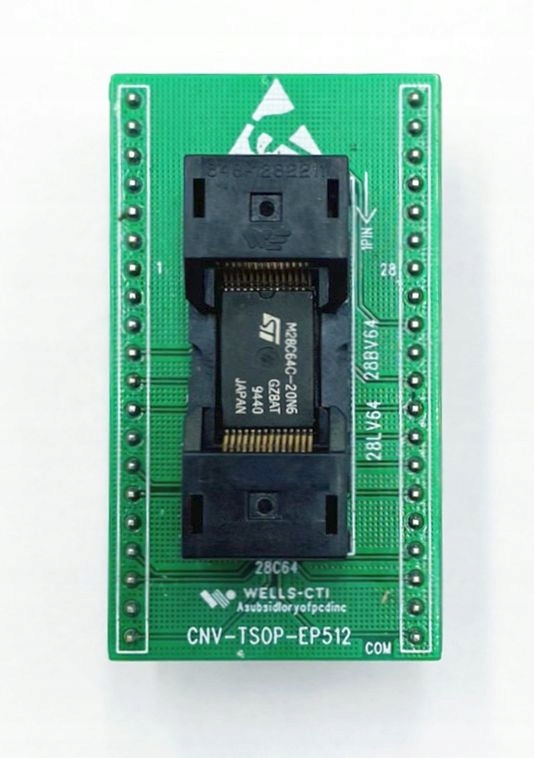

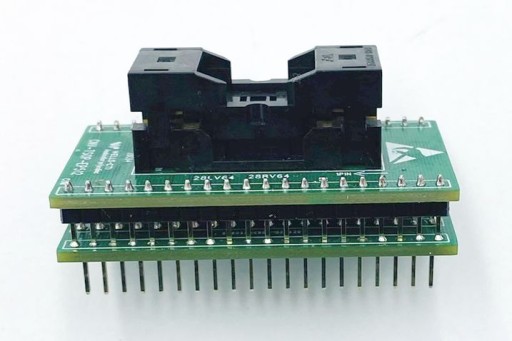

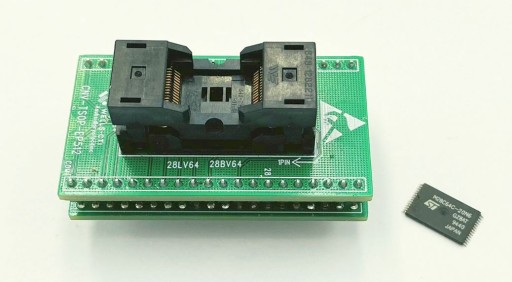

Adapter TSOP28 / VSOP28 (SMD) na DIP28(40) z profesjonalną podstawką typu Open Top ZIF firmy Wells-CTI ( 648-1282211) - adapter dla pamięci EPROM (np. 27BV512), EEPROM (np. 28C64) i Data Flash (np. AT45DB161) w obudowach TSOP28 / VSOP28 (o wymiarach: 11,8x8,1mm  z rastrem 0,55mm) pozwalający na programowanie i używanie ich w podstawkach bądź pad'ach DIL40 lub większych programatorów wyposażonych w złącze ZIF ( XGecu, iFix RT809h, TNM 5000, Xeltek Superpro itp) bądź innych urządzeń (np. prototypów, płytek stykowych itp.).

Podstawka ZIF (Zero Insertion Force) eliminuje konieczność lutowania układu w celu jego zaprogramowania.

Zastosowana profesjonalna podstawka ZIF  typu open top pozwala na łatwiejszą wymianę układów

- Wyprowadzenia: TSOP28 / VSOP28 (raster: 055mm / wymiary: 11.8x8.1) -->DIP28

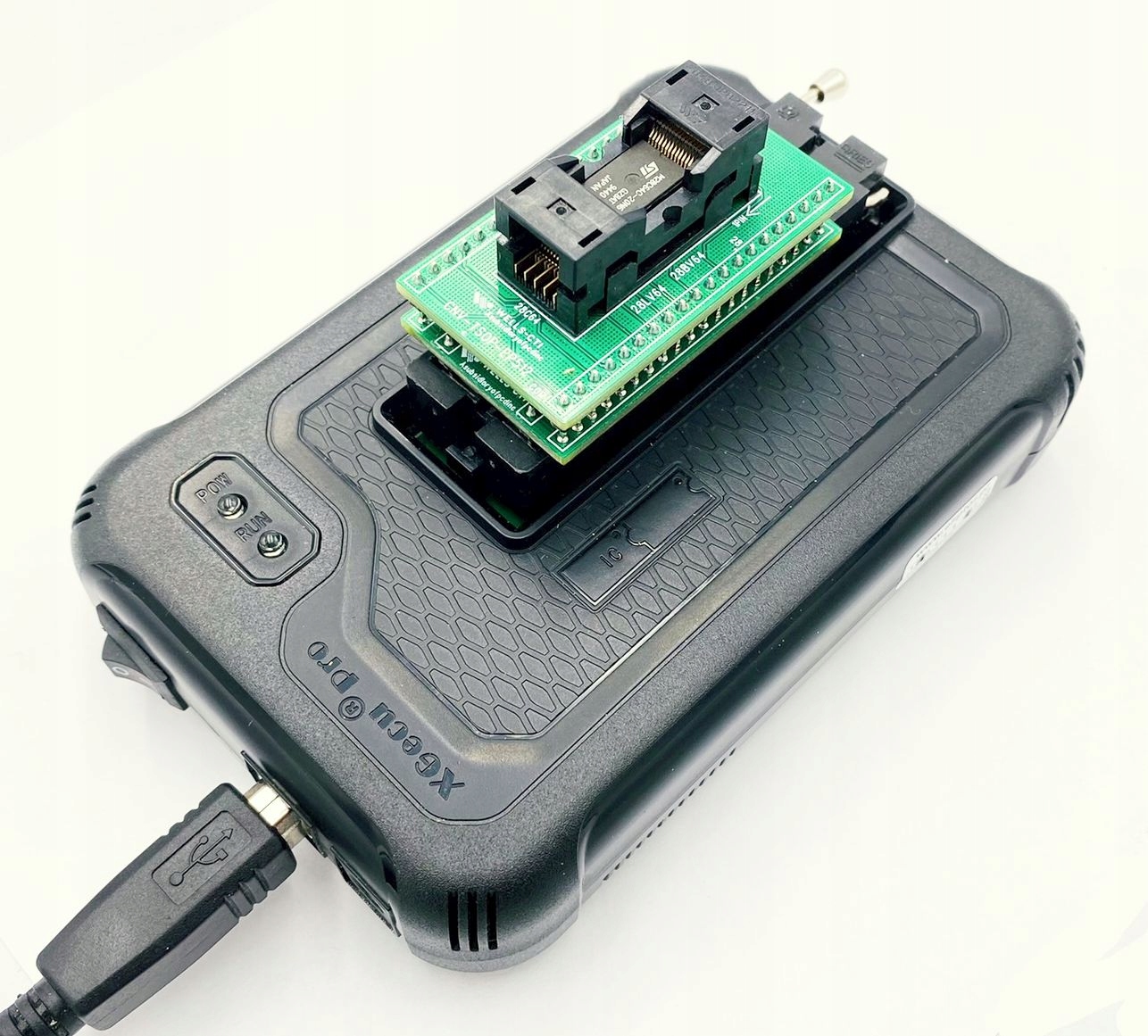

Adapter dla większej stabilności posiada wyprowadzone 40-pin'ów po stronie PDIP, przy czym piny 1-6 i 34-40 nie są podłączone. Przeznaczony jest zatem typowo dla tych programatorów,  w których adapter wkłada się od tyłu podstawki ZIF ( XGecu T56,  iFix RT809h, Xeltek Superpro 610P, itp) jak na zdjęciach w galerii poniżej.

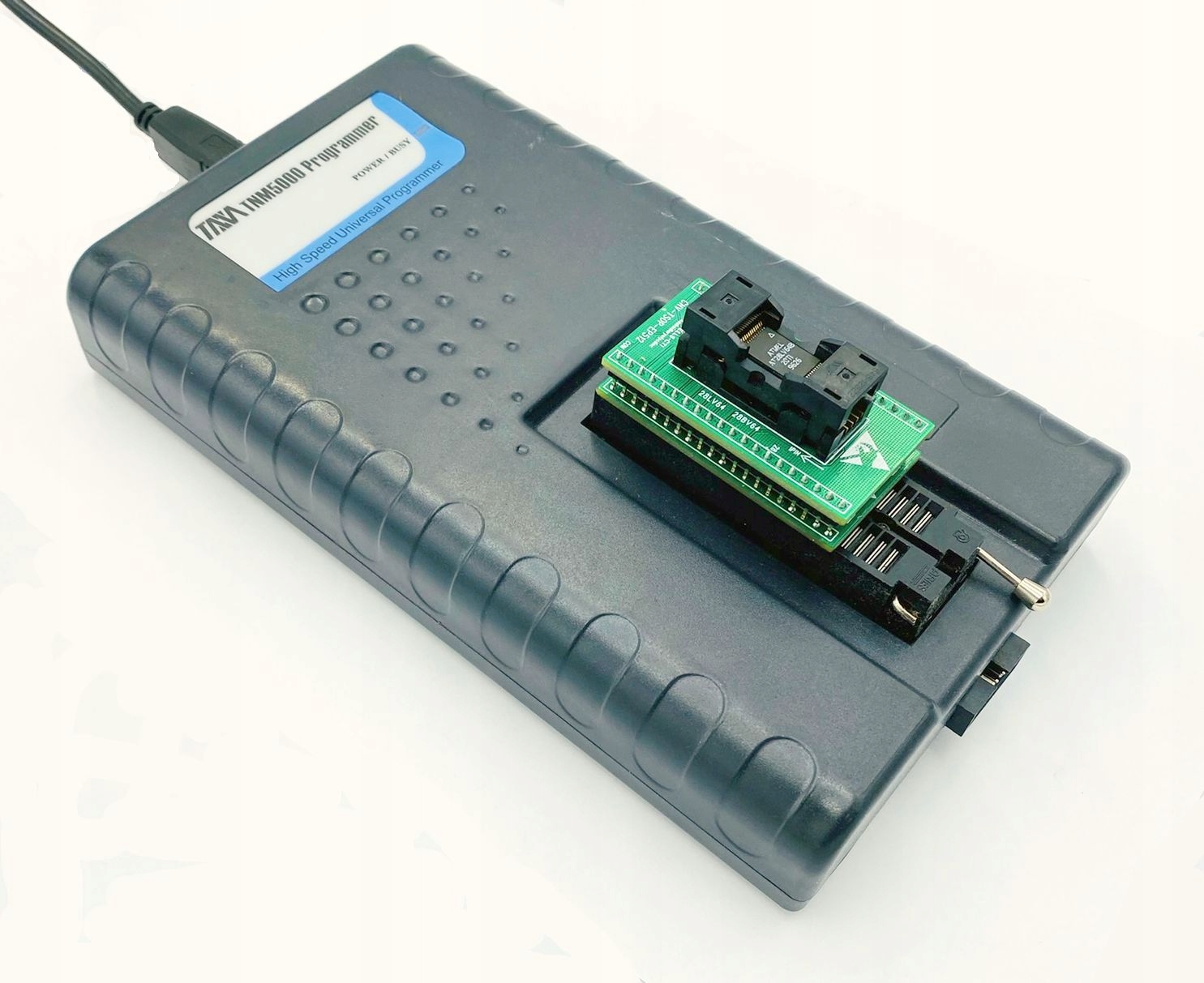

Jednakże ze względu na symetryczne wyprowadzenia obudowy TSOP28 względem DIP28 z powodzeniem można go również stosować do tych programatorów, w których układ wkłada się od przodu podstawki ZIF (XGecu T48 i TL866x, TNM5000 i in) odwracając adapter jak na zdjęciach w galerii poniżej.

Przedmiotem sprzedaży jest sam adapter. Układ i programator widoczny na zdjęciach jest jedynie w celach poglądowych.

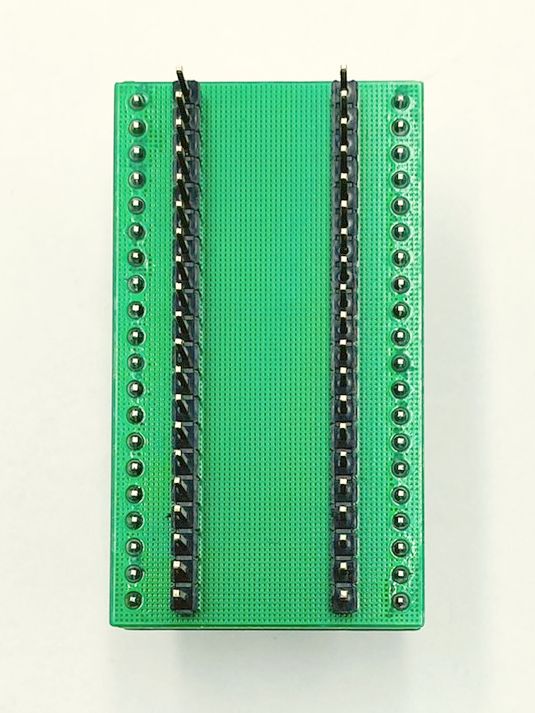

- Piny PDIP typu goldpin - dla podstawek typu ZIF lub płytek stykowych.

- Raster (odległość między wyprowadzeniami układu PDIP) - 100mils (0.100") = 2,54mm

- Szerokość wyprowadzeń PDIP 600mils (0.600") = 15,25mm
