ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЯ DG SMP TNS 275 AC ТИПА C+D T2+T3 DEHN 942402

NOWOŚĆ

OGRANICZNIK PRZEPIĘĆ TNS AC 4P TYP T2+T3 / II+III

DEHN 942402

MADE IN GERMANY

DANE TECHNICZNE:

• Ogranicznik przepięć zgodnie z PN-EN 61643-11 - typ 2 + typ 3 / klasa II + klasa III
• Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m) - typ 2 + typ 3
• Napięcie znamionowe AC (UN ) - 230 / 400 V (50 / 60 Hz)
• Największe napięcie trwałej pracy AC (UC ) - 275 V (50 / 60 Hz)
• Znamionowy prąd wyładowczy (8/20 µs) (In ) - 20 kA
• Maksymalny prąd wyładowczy (8/20 µs) (Imax ) - 40 kA
• Udar kombinowany [L-N] (UOC ) - 20 kV
• Znamionowy prąd obciążęnia przy połączeniu przelotowym w "układzie V" (IL ) - 40 A
• Napięciowy poziom ochrony [L-PE]/[N-PE] (UP ) - ≤ 1,5 / ≤ 1,5 kV
• Napięciowy poziom ochrony [L-PE] / [N-PE] przy 5 kA (UP ) - ≤ 1 / ≤ 1 kV
• Czas zadziałania (tA ) - ≤ 25 ns
• Maksymalne dobezpieczenie przy połączeniu przelotowym w "układzie V" - 40 A gG
• Maksymalne dobezpieczenie przy połączeniu gałęziowym (podwójne przyłącze 2 x 10 mm²) - 125 A gG
• Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (ISCCR ) - 50 kArms
• Przepięcia dorywcze (TOV) (UT) – cecha - 335 V / 5 s – wytrzymały
• Przepięcia dorywcze (TOV) (UT) – cecha - 440 V / 120 min – bezpieczne uszkodzenie
• Zakres temperatury pracy (TU ) - -40°C ... +80°C
• Wskaźnik - działania / uszkodzenia - zielony / czerwony
• Liczba portów - 1
• Przekrój przewodów (min.) - 1,5 mm2 drut
• Przekrój przewodów (min.) - 6 mm2 linka
• Przekrój przewodów (maks.) - 10 mm2 drut / linka
• Przekrój przewodów (min.) - z tulejką kablową 1,5 mm²
• Przekrój przewodów (maks.) - z tulejką kablową 6 mm²
• Przekrój przewodów (maks.) - z tulejką kablową bez kołnierza 10 mm²
• Montaż - na szynie 35 mm zgodnie z EN 60715
• Materiał - obudowy termoplast, czerwony, UL 94 V-0
• Miejsce montażu - wewnątrz pomieszczeń
• Stopień ochrony - IP 20

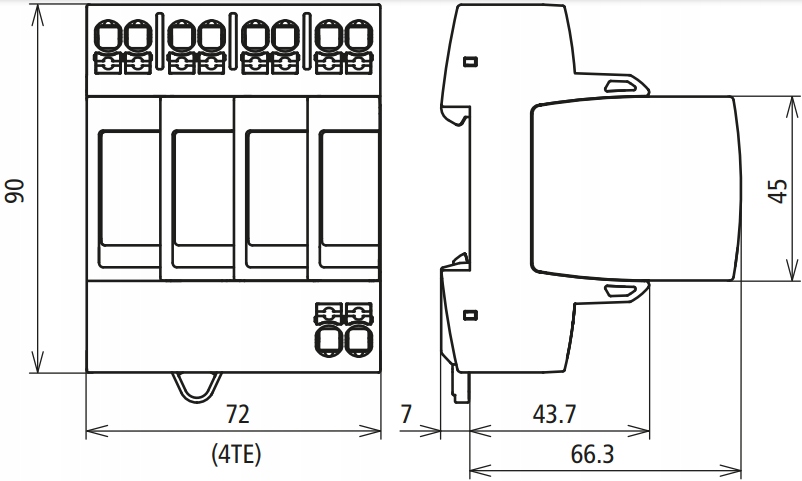

• Szerokość montażowa - 4 moduł(y), DIN 43880
• Certyfikaty - KEMA

• kompletne, gotowe do podłączenia urządzenie składające się z podstawy i wymiennych modułów ochronnych
• koordynacja energetyczna z innymi ogranicznikami z serii Red/Line

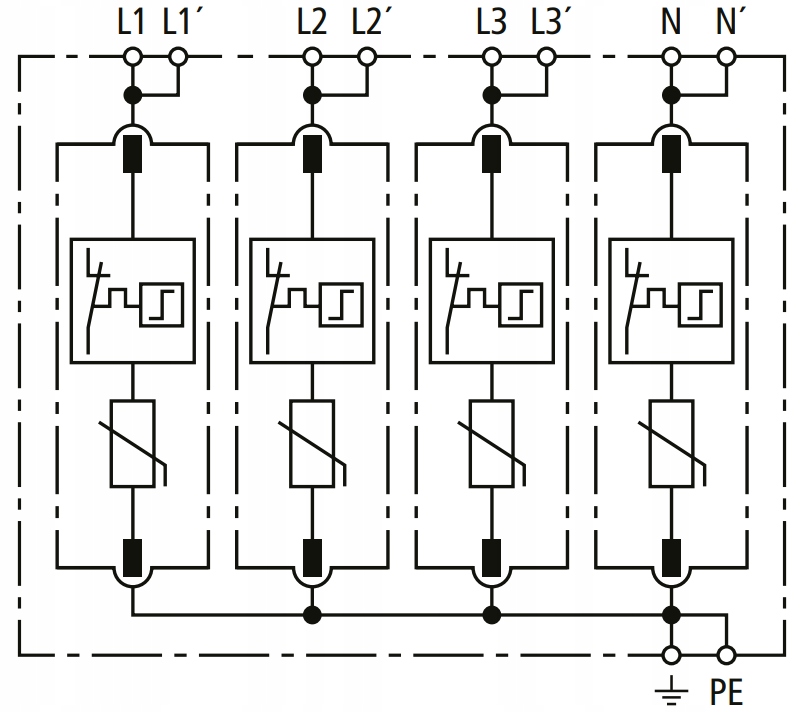

• wysoka wytrzymałość udarowa dzięki zastosowaniu warystorów z tlenku cynku / iskierników
• wysoka niezawodność dzięki urządzeniu kontrolno-odłączającemu ”Thermo Dynamic Control”
• łatwa wymiana modułów bez używania narzędzi poprzez zastosowanie rygla blokującego z przyciskiem zwalniającym moduł
• odporność na wstrząsy i wibracje zgodnie z normą PN-EN 60068-2
• technika wtykowa "push-in"

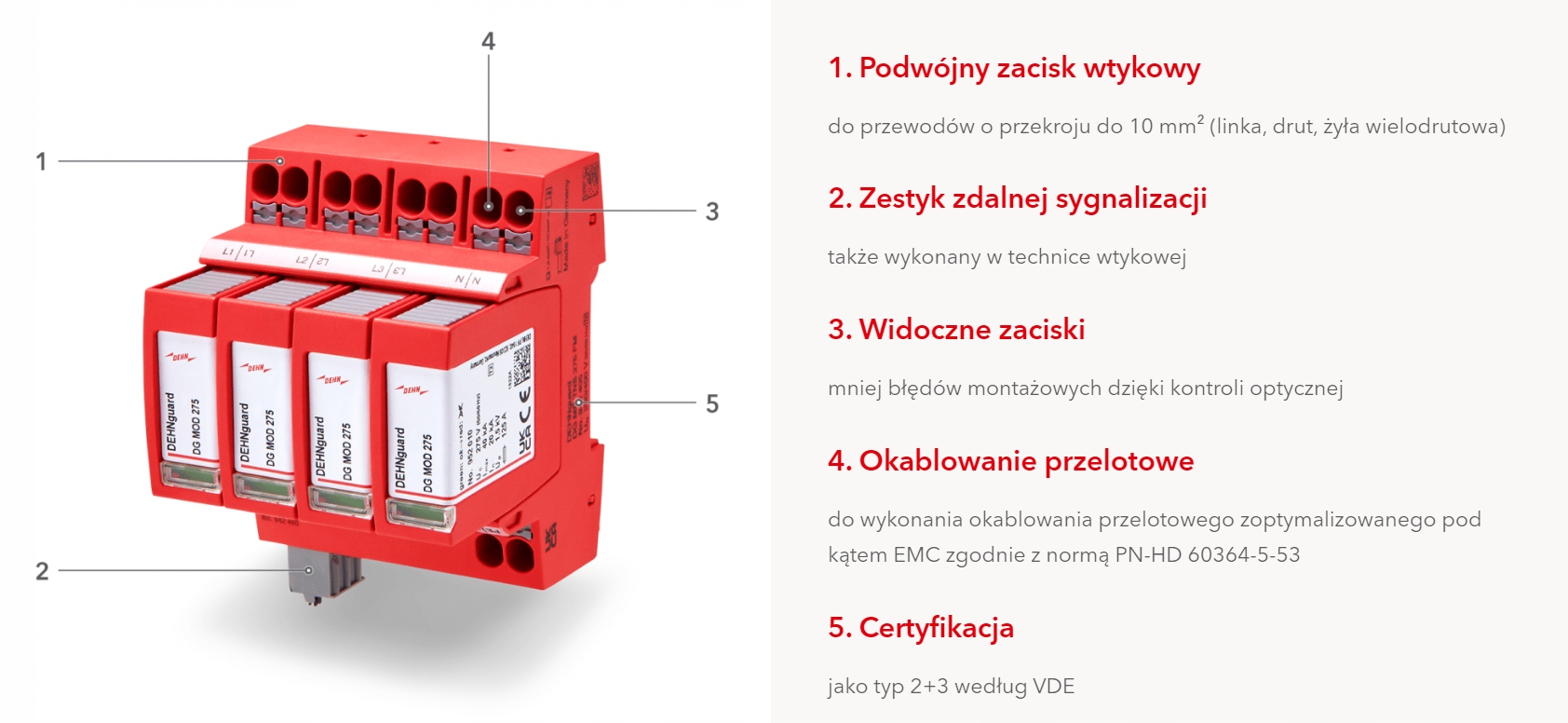

1. Podwójny zacisk wtykowy

do przewodów o przekroju do 10 mm² (linka, drut, żyła wielodrutowa)

2. Widoczne zaciski

mniej błędów montażowych dzięki kontroli optycznej

3. Okablowanie przelotowe

do wykonania okablowania przelotowego zoptymalizowanego pod kątem EMC zgodnie z normą PN-HD 60364-5-53

4. Certyfikacja

jako typ 2+3 według VDE

DEHNguard SMP

Złącza wtykowe: łatwe w użyciu, zaciskowe? Bezpieczne!

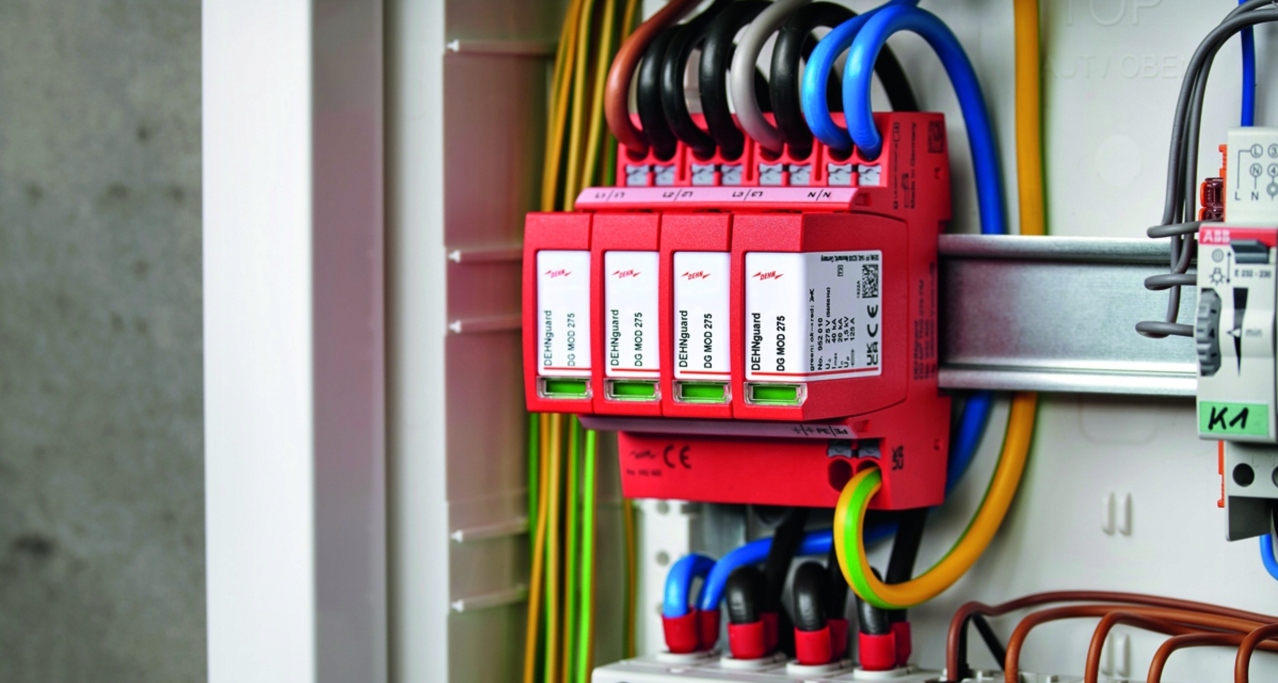

Gdy dobre staje się jeszcze lepsze: ogranicznik przepięć DEHNguard SMP, który zapewnia ochronę urządzeń końcowych, wyróżniają praktyczne podwójne zaciski wtykowe. To oszczędność czasu i miejsca.
