TUR KIT ПОГРУЗЧИК РАСПРЕДЕЛИТЕЛЬ 2SEK 40L ДЖОЙСТИК 1КНОПКА ТРОС ШАР 1.5

ZESTAW HYDRAULICZNY 2-SEKCYJNY 40L/min

Skład zestawu:

• joystick na kulki z jednym przyciskiem
• dwie linki o długości 1,5m
• rozdzielacz hydrauliczny 2 sekcyjny 40L/min z jedną sekcją pływającą
• elektrozawór 6/2 do trzeciej sekcji (chwytak, krokodyl)

Produkcja:

Oryginalny produkt marki Badestnost, symbol: 1.25.00.003.22

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Przystosowany do ciągników i maszyn z układem hydraulicznym otwartym. Układ otwarty charakteryzuje się tym, że pompa hydrauliczna uruchamiana jest w momencie startu silnika a rozdzielacz hydrauliczny, w momencie gdy nie jest używany, swobodnie przepuszcza olej z pompy w kierunku zbiornika. Pompa pracuje swobodnie a obieg oleju między pompą rozdzielaczem i zbiornikiem odbywa się na niskim ciśnieniu.

Zestaw przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki, opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki, maszyny przemysłowe i do innych urządzeń sterowanych hydraulicznie.

Zastosowanie w ładowaczach czołowych TUR:

Sekcja pływająca inaczej wolny spływ, wykorzystywana m. in. do pługów śnieżnych lub w ładowaczach czołowych TUR. Powoduje swobodny ruch tłoczyska w cylindrach hydraulicznych, zabezpiecza przed uszkodzeniem elementy które mają bezpośredni kontakt z podłożem np. lemiesz pługa.

Idealny do sterowania dwoma sekcjami w turze, podnoszeniem ramy i pochyłością łychy, w ciągnikach gdzie wydajność pompy hydraulicznej nie przekracza 40L/min, między innymi:

Ursus C-330, C-355, C-360, C-385, 912, 914, 1224, 2812, 3512 Zetor 5211, 7211, 5245, 7245, 8011 MF 235, 255 i inne.

Przykładowe zastosowanie:

Sterowanie dwoma niezależnie działającymi siłownikami (zdj).

Informacje ogólne:

Sterowanie joystickiem niesie ze sobą wiele zalet, które powodują, że praca staje się szybsza, bardziej przyjemna i bezpieczna. Joystick to przede wszystkim bardziej komfortowe, wygodne i precyzyjne sterowanie maszyną. Montaż joysticka wewnątrz kabiny i wyrzucenie rozdzielacza na zewnątrz sprawia, że kabina pozostaje czysta i bez wycieków oleju.

Joystick:

Przystosowany do mechanicznego sterowania dwoma sekcjami w rozdzielaczu. Posiada dodatkowy przycisk i wyjście wiązki elektrycznej, co umożliwia zastosowanie elektrozaworu, który będzie sterował dodatkową, trzecią sekcją np. w ładowaczu TUR krokodylem lub chwytakiem do bel.

Elementy konstrukcyjne wewnątrz aluminiowe, obudowa z mocnego tworzywa. Produkcja włoska INDEMAR.

Linki:

• Długość linek w zestawie: 1,5m
• Gwinty od strony rozdzielacza: korpus linki M16x1.5, cięgno linki M6x1
• Od strony joysticka kulka średnicy 14mm

Produkowane w Polsce dla Hydrolider Polska.

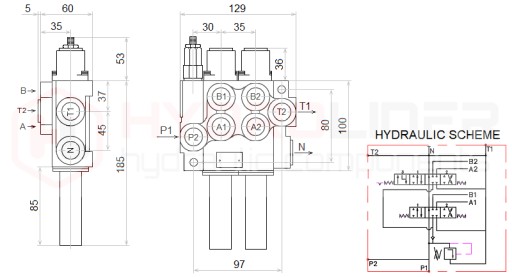

ROZDZIELACZ HYDRAULICZNY DWUSEKCYJNY:

Maksymalny przepływ do 40L/min. Sterowanie cylindrami jednostronnymi i dwustronnym. Zalecane sterowanie rozdzielaczem za pomocą linek i joysticka.

Produkcja bułgarska Badestnost.

Sterowanie:

Pierwsza sekcja suwak trzypozycyjny (1 - 0 - 2), na sprężynie, czyli sam wraca do pozycji neutralnej (0) jeśli linka jest luźna.

• Pozycja 0 neutralna (linka jest luźna) tłoczysko cylindra stoi - olej idzie na przelew.
• Pozycja 1 robocza (linka ciągnie suwak) tłoczysko cylindra wysuwa się.
• Pozycja 2 robocza (linka popycha suwak) tłoczysko cylindra chowa się.

Druga sekcja suwak cztero-pozycyjny (1 - 0 - 2 - 3), trzy pozycje (1 - 0 - 2) na sprężynie (sam wraca do pozycji 0), pozycja (3) pływająca na zatrzasku (suwak zatrzymuje się w pozycji pływającej).

• Pozycja 0 neutralna (linka jest luźna) tłoczysko cylindra stoi - olej idzie na przelew.
• Pozycja 1 robocza (linka ciągnie suwak) tłoczysko cylindra wysuwa się.
• Pozycja 2 robocza (linka popycha suwak) tłoczysko cylindra chowa się.
• Pozycja 3 pływająca z zatrzaskiem (linka popycha suwak maksymalnie do przodu) tłoczysko cylindra pracuje luźno, wysuwa się i chowa swobodnie pod wpływem działających sił.

Podłączenie:

Gwinty wewnętrzne w korpusie: zasilanie: 1/2''; powrót: 1/2''; sekcje: 3/8''

Przyłącza do linek:

• Gwint wewnętrzny rurki: M16x1.5
• Gwint wewnętrzny końcówki suwaka: M6x1.5

Zakres ciśnień:

• Maksymalne ciśnienie na zasilaniu: 250Bar
• Maksymalne ciśnienie na powrocie: 50Bar
• Maksymalne ciśnienie na sekcjach: 300Bar
• Ciśnienie otwarcia zaworu przelewowego rośnie proporcjonalnie wraz ze wzrostem przepływu:180 bar przy 10 l/min190 bar przy 20 l/min200 bar przy 30 l/min210 bar przy 40 l/minZestawy do precyzyjnego pomiaru ciśnienia znajdziesz w dziale Manometry – zestawy pomiarowe

Zakres temperatur i typ oleju:

• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C
• Rzadki wysokiej jakości olej: LOTOS AGROL BOXOL 26, Średnio-gęsty wysokiej jakości olej: AGRO OIL L-HL 32

ELEKTROZAWÓR 6/2 DO TRZECIEJ SEKCJI:

• Maksymalny przepływ do 50L/min
• Gwinty wewnętrzne w korpusie: BSP 1/2"
• Maksymalne ciśnienie: 210bar
• Produkcja bułgarska Badestnost

Elektrozawór podłączany jest do jednej z dwóch sekcji w rozdzielaczu dublując ją. Suwak 2-pozycyjny sterowany elektrycznie przełącza strumień oleju z rozdzielacza między dwoma siłownikami. W ładowaczu mogą to być siłowniki do poziomowania (pochyłu) oraz siłowniki chwytaka lub krokodyla. W praktyce ruch joysticka bez wciśniętego przycisku steruje siłownikiem od pochyłu a po wciśnięciu przycisku sterowanie przełącza się na zamykanie i otwieranie chwytaka lub krokodyla..

Suwak 2-pozycyjny na sprężynie, czyli sam wraca do pozycji neutralnej po odcięciu dopływu prądu do cewki.:

• Pozycja suwaka 1 (przycisk na joysticku nie jest wciśnięty) - sterowanie cylindrem 1.
• Pozycja suwaka 2 (przycisk na joysticku jest wciśnięty) - sterowanie cylindrem 2.
