Накопитель энергии 10 кВтч + автономный инвертор 10 кВт, 48 В

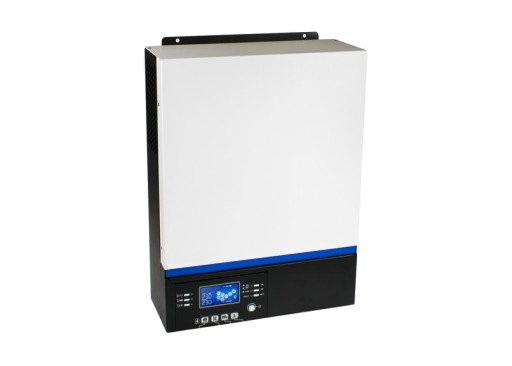

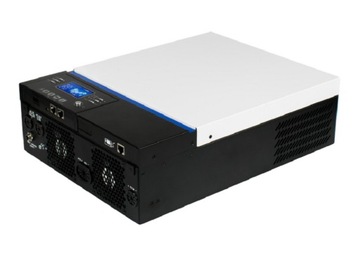

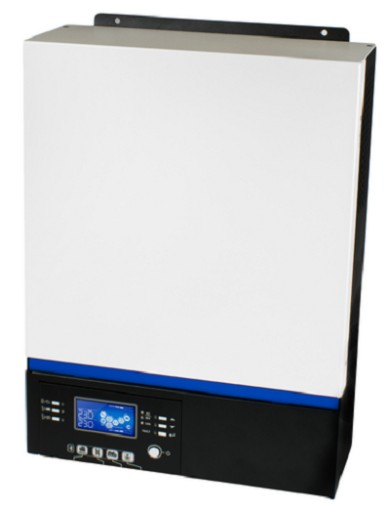

Inwerter Off-Grid ESB 10kW 48V + magazyn energii 10kWh LiFePO4

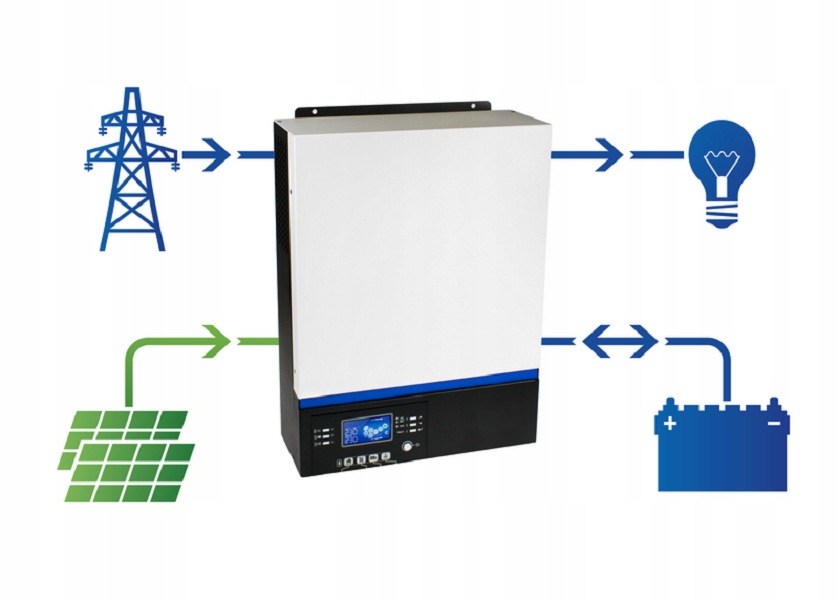

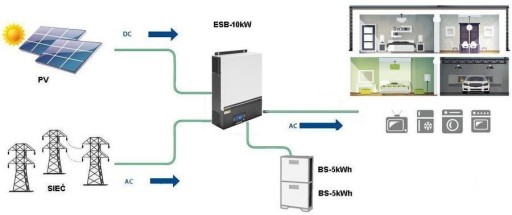

Inwertery solarne serii ESB przeznaczone są do budowy niezależnych systemów zasilania Off-grid 230V opartych o energię pozyskiwaną z paneli PV, sieci energetycznej i akumulatora. Dzięki modułowej konstrukcji i elastycznej konfiguracji inwertery ESB mogą pracować w trybie UPS z ładowaniem akumulatora z paneli PV i/lub sieci energetycznej, mogą również pracować w układach buforowych zasilanych tylko z paneli PV i/lub wspomaganych energią z sieci.

INWERTER NIE ODDAJE ENERGII DO SIECI

Moc ciągła uzytkowa 5000W

Wyjściowe stabilne sinusoidalne napięcie zasilania 230V (220V,240V) doskonale nadaje się do zasilania wszelkich odbiorników energii elektrycznej, a wbudowany układ wspomagania przeciążeń rozruchowych pozwala na zasilanie odbiorników o dużym prądzie rozruchowym takich jak sprężarki w lodówkach i agregatach.

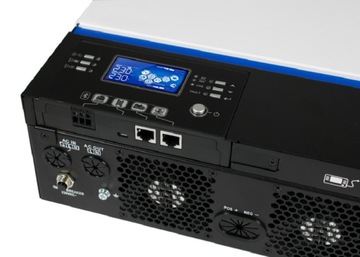

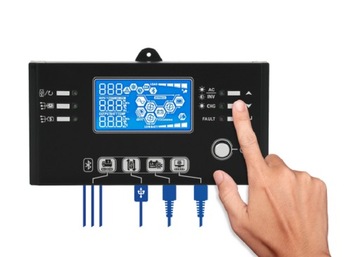

Konfigurację inwertera oraz sterowanie nim dostępne jest za pomocą intuicyjnego panelu sterowania, który można zainstalować w dogodnym miejscu w odległości do 20m od inwertera.

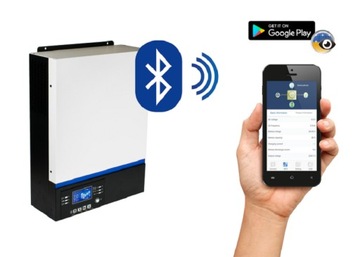

Nowością w inwerterach serii ESB jest również możliwość sterowania inwerterem za pomocą Smartfona i aplikacji mobilnej zastępującej panel sterowania.

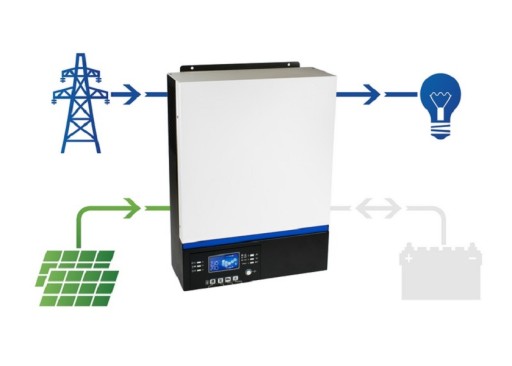

Najważniejszą cechą inwerterów jest możliwość budowy hybrydowych systemów zasilania bez zewnętrznego akumulatora, który ma znaczący wpływ na koszt i niezawodność sytemu oraz opłacalność inwestycji.

PARAMETRY WEJŚCIOWE:

• Nominalne napięcie wejściowe: 230 VAC
• Zakres napięcia wejściowego: 90 - 280 VAC
• Częstotliwość napięcia pracy: 50 Hz/60 Hz (automatyczne wykrywanie)

PARAMETRY WYJŚCIOWE:

• Napięcie wyjściowe: 230 VAC
• Moc szczytowa: 10000W
• Moc ciągła: 5000W
• Sprawność: 93%
• Czas przełączenia: 15 ms
• Przebieg napięcia na wyjściu: Czysta Sinusoida
• Napięcie akumulatora: 48 VDC
• Napięcie ładowania akumulatora: 54 VDC
• Zabezpieczenie przed przeładowaniem akumulatora: 63 VDC

ŁADOWANIE:

• Rodzaj ładowania: MPPT
• Maksymalna moc paneli PV: 5000W
• Zakres napięcia pracy MPPT: 120-450 VDC
• Maksymalne napięcie obwodu paneli PV: 500 VDC
• Maksymalny prąd ładowania z paneli PV: 80 A
• Maksymalny prąd ładowania z sieci: 60 A
• Maksymalny prąd ładowania: 80 A

WYMIARY WAGA:

• Wymiary Gł. x Sz. x Wys. [mm]: 115 x 300 x 400
• Waga [kg]: 10

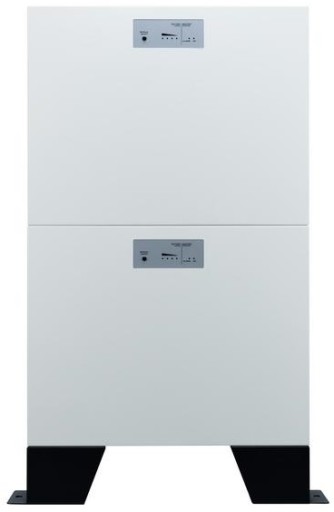

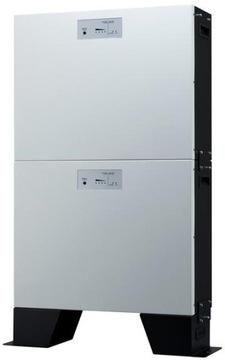

Magazyn energii LiFePO4 10kWh 48V BMS PRO

Moduły baterii LiFePO4 5kWh 48V BMS PRO są bankami energii dedykowanymi do serii inwerterów ESB zasilanych napięciem 48V .

Baterie wyposażone są w system BMS PRO (battery management system) komunikujący się z inwerterem oraz odpowiadający za bezpieczeństwo i efektywność użytkowania. Pozwala on na wymianę niezbędnych informacji pomiędzy inwerterem, a modułem BS monitorując pracę poszczególnych cel, ich napięcie, prąd oraz temperaturę. BMS PRO kontroluje zakresy napięć ogniw nie dopuszczając do ich przeładowania jak również zbyt głębokiego rozładowania aby wydłużyć ich cykl życia.

Bateria wyposażona jest w system BMS PRO (battery management system) komunikujący się z inwerterem oraz odpowiadający za bezpieczeństwo i efektywność użytkowania. Pozwala on na wymianę niezbędnych informacji pomiędzy inwerterem, a modułem BS monitorując pracę poszczególnych cel, ich napięcie, prąd oraz temperaturę. BMS PRO kontroluje zakresy napięć ogniw nie dopuszczając do ich przeładowania jak również zbyt głębokiego rozładowania aby wydłużyć ich cykl życia. Moduły bateryjne mogą być używane samodzielnie lub łączone równolegle, w celu zwiększenia pojemności magazynu energii.

Cechy urządzenia:

• Materiał ogniwa LiFePO4 gwarantujący bezpieczeństwo i długi cykl życia
• Inteligentne funkcje zabezpieczające BMS PRO: nadmierne rozładowanie, wysoka temperatura, przeładowanie, ochrona przed zbyt wysokim prądem ładowania
• Elastyczna konfiguracja, możliwość łączenia równoległego (do 10 modułów)
• Zakres temperatury pracy w przedziale 0-50 °C

Dane techniczne banku energii:

• Nominalne napięcie: 51,2 VDC
• Typowa pojemność: 100 Ah / 5120 Wh
• Napięcie pełnego naładowania (FC): 56 V ± 0,1 V
• Napięcie pełnego rozładowania (FD): 40 V
• Ciągły prąd rozładowania: 150 A
• Maksymalny prąd rozładowania: 192 A przez 1 min.
• Zabezpieczenie: BMS, wyłącznik
• Standardowy prąd ładowania: 30 A
• Maksymalny prąd ładowania: 100 A
• Standardowa metoda ładowania: 0,2C CC (stały prąd) ładowanie do FC, CV (stałe napięcie) ładowanie do momentu spadku prądu ładowania do <0,05 C
• Rezystancja wewnętrzna: ≤20 mΩ
• Temperatura przechowywania: -20 ºC ~ 60 ºC
• Zalecana temperatura przechowywania: 20 °C ± 5 °C
• Wymiary (gł./szer./wys.): 190 x 550 x 420 [mm]
• Wymiary z nogą podporową: 190 x 630 x 540 [mm]
• Masa netto: 48 kg
• Temperatura pracy: Ładowanie: 0 ºC ~ 50 ºC, Rozładowanie: 0 ºC ~ 50 ºC
• Komunikacja: RS485 (RJ45), port rozszerzeń
• Certyfikaty: RS485 (RJ45), port rozszerzeń

Zawartość zestawu:

• Inwerter solarny Off-Grid ESB 10kW-48
• Panel sterujący
• Kable do komunikacji
• Instrukcja obsługi w języku polskim
• Moduł baterii LiFePO4 5kWh 48V - 2 szt
• Okablowanie DC wraz ze złączami - kompatybilne z falownikami ESB-10kW
• Kabel RJ45
• Kabel RJ11 + jumper uruchomieniowy
• System uchwytów i mocowań
• Stopy dolne mocujące
• Kołki montażowe do uchwytów
• Instrukcja obsługi w języku polskim
