RADIORA NR-770-R + КАБЕЛЬ 5М VHF/UHF АНТЕННА

RADIORA

Marka własna Konektor dla krótkofalowców, zastosowań komercyjnych oraz pasjonatów łączności radiowej. Produkty Radiora charakteryzują się bardzo dobrym współczynnikiem ceny do jakości - bardzo dobra jakość wykonania, umiarkowana cena.

Radiora NR-770-R + M-770-5

antena z cewką zamkniętą o długości 92cm + stopka montażowa typu M z kablem 5m i wtykiem UC-1

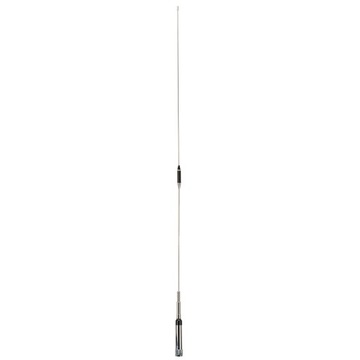

Radiora NR-770-R to skuteczna antena samochodowa na pasma 144/430MHz:

• długość ~ 92cm
• wstępnie zestrojona na pasma amatorskie 144/430MHz - z możliwością dokonania korekty SWR (dokładniejszego dostrojenia)
• zapewnia zasięg 20-40km z przemiennikami; 10-20km auto-auto (wartości orientacyjne)
• możliwość złożenia np. przed wjazdem do garażu
• świetna relacja ceny do możliwości - odpowiednik Diamond NR-770-R

Antena Radiora NR770R np. do krótkofalówek i radiotelefonów VHF/UHF marek:

• Baofeng
• Wouxun
• TYT
• QYT
• AnyTone
• CRT
• Midland
• Intek
• Yaesu
• Kenwood
• Icom
• i wielu innych działających w zakresie 144-146/430-440MHz

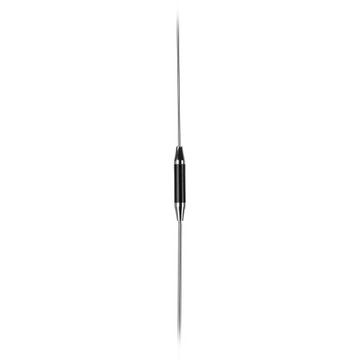

Wersja R z cewką zamkniętą.

Antena o długości 92cm - najpopularniejszy wybór długości anteny samochodowej wśród krótkofalowców działających w pasmach 2m oraz 70cm.

Sprężysty promiennik.

Antena dwuzakresowa 144/430MHz - pasma krótkofalarskie 2m oraz 70cm. Antena działa odbiorczo także poza tymi częstotliwościami, ale z mniejszą skutecznością.

1/2 lambda dla 144MHz, 2 * 5/8 lambda dla 430MHz.

Antena amatorska Radiora NR 770 R wyposażona jest w system szybkiego pochylenia bez użycia klucza (np. przed wjazdem do garażu).

Antena Radiora NR 770 R jest już wstępnie zestrojona do pracy w pasmach krótkofalarskich 2m oraz 70cm.

W zestawie klucz imbusowy, dzięki któremu możemy dokonać korekty dopasowania.

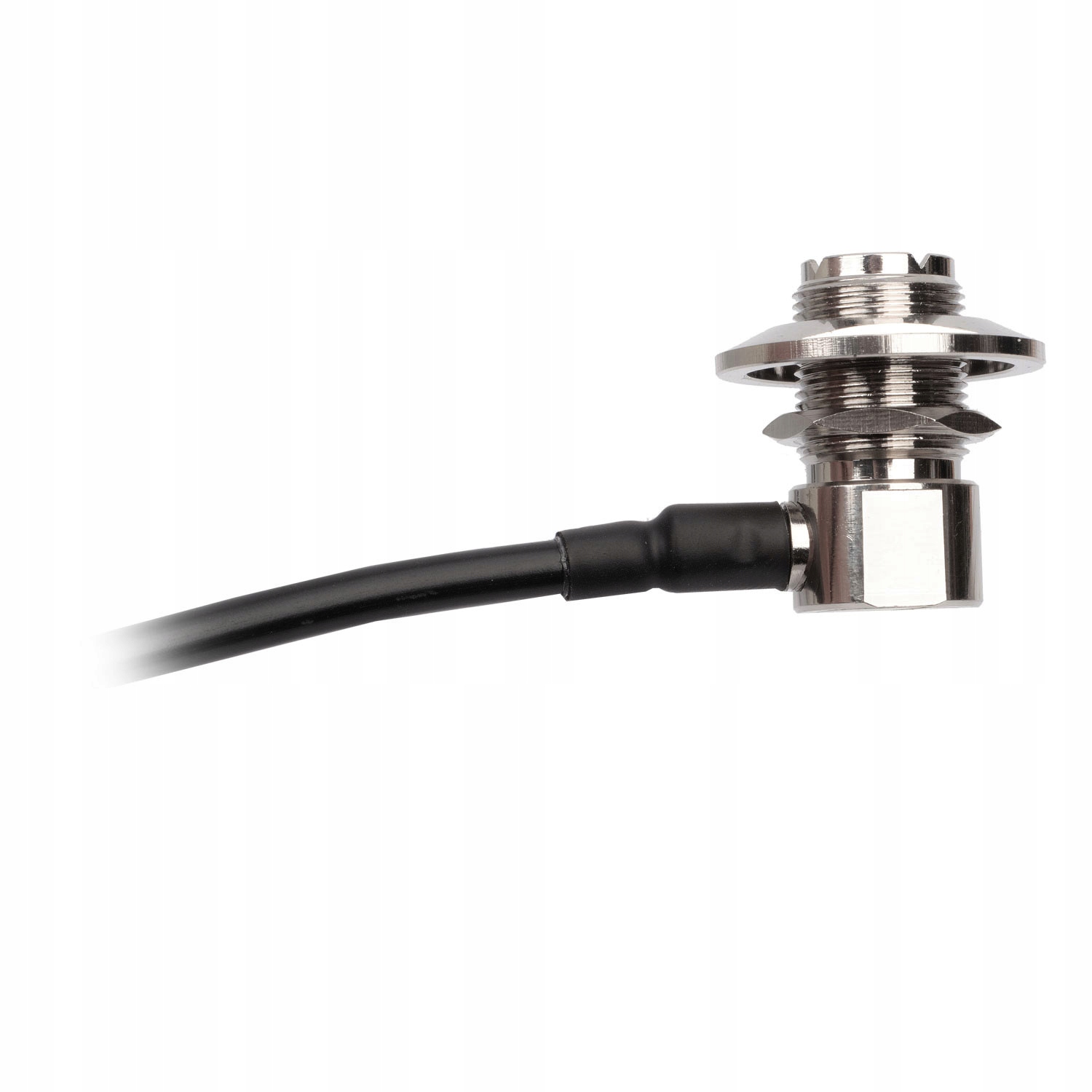

Radiora M-770-5 - główka antenowa pod antenę ze złączem M - np. do popularnych anten dualband VHF/UHF z serii "770".

Przeznaczona do montażu w karoserii, uchwytach klapowych, relingowych, rynienkowych itd.

Bardzo płytki montaż - głębokość mocowania tylko 12mm.

Przykładowo dla głowic z popularnym wtykiem LC-27 głębokość montażowa wynosi >40mm.

Głowica wyposażona jest w długi 5-metrowy przewód zakończony popularnym wtykiem UC-1 (PL-259).

Głowica M pasuje do popularnych anten azjatyckich (np. Diamond, Komunica, D-Original, Nagoya itp.).

Uchwyt typu M nie pasuje do anten CB (do anten CB potrzebna głowica ze złączem PL).

Instalacja Radiora M-770-5

Stopka jest wyposażona w przewód koncentryczny RG-58 o długości ok. 5 metrów. Okablowanie i wtyk UC-1 są już zmontowane z głowicą.

Wymagany otwór montażowy fi 16mm.

W zestawie z głowicą jest duży pierścień fi 30mm (z możliwością dokręcenia kluczem) oraz zakrętka sześciokątna. Przy montażu można użyć zarówno głowicy jak i zakrętki - można również zamontować głowicę bez pierścienia (jeśli montujemy głowicę np. w uchwycie z grubej blachy).

Specyfikacja anteny:

• długość: 92cm
• częstotliwość pracy: 144/430MHz
• zysk: 3.0dBi dla 144MHz, 5.5dBi dla 430MHz
• 1/2 lambda dla 144MHz, 2x5/8 lambda dla 430MHz
• impedancja 50 Ohm
• pochylenie pod kątem 90 stopni (bez blokady)
• typ montażu: UHF (M, PL)
• VSWR: 1.5
• naksymalna moc doprowadzona: 200W
• waga: ok. 190g

Specyfikacja okablowania:

• typ złącza: M
• długość gwintu (części gwintowanej): 16mm
• głębokość montażu: 12mm
• średnica zewnętrzna: 30mm
• grubość pierścienia: 5mm
• otwór montażowy: 16mm
• montaż kabla: bezpośrednio, kąt 90 stopni
• przewód: RG-58, 5m
• wtyk: UC-1 (PL-259)
• produkcja: Chiny

Zawartość przesyłki ze sklepu Konektor:

• antena mobilna Radiora NR-770-R z imbusem do regulacji długości promiennika
• głowica Radiora M-770-5 typ M z kablem 5m oraz wtykiem UC-1
