Gniazdo BNC 50Ohm zaciskane na kabel RG-58

Gniazdo współosiowe BNC 50Ω zaciskane na kabel RG-58

nr katalogowy: 68380

Opis przedmiotu

Karta katalogowa, hiperlink do strony producenta oraz szczegółowa specyfikacja dostępna jest pod adresem: www.stratos.pl/strony/68380.htm

BNC jest złączem stosowanym w aparaturze pomiarowej, systemach telewizji analogowej i cyfrowej, monitoringu, radiotelekomunikacji oraz (kiedyś) w sieciach komputerowych. Złącza BNC przenoszą sygnał w paśmie do 4GHz i występują w wersjach 50Ω lub 75Ω.

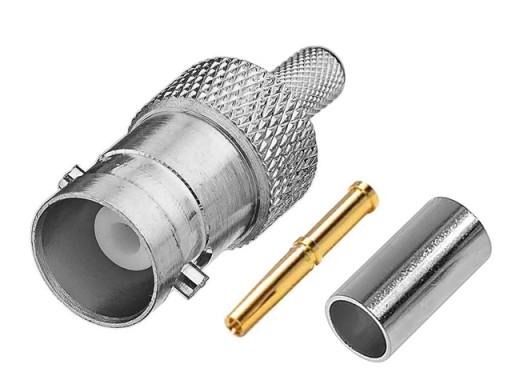

Oferowane złącze jest gniazdem żeńskim i przeznaczone jest do obsadzenia na współosiowym kablu koncentrycznym 50Ω o średnicy żyły centralnej 0.8-1.1mm, średnicy dielektryka 2.7-3.0mm oraz średnicy zewnętrznej 4.5-5.5mm, czyli na kablach z rodziny RG-58 stosowanych w radiokomunikacji. Tulejka na ekranie kabla jest zaciskana, żyła centralna kabla łączona jest z pinem złącza przez lutowanie lub zaciśnięcie. Wymiarowanie gniazda prezentujemy poniżej:

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Oferowane gniazdo wykonane jest z niklowanego mosiądzu i posiada złocony pin centralny. Impedancja gniazda wynosi 50Ω. Do zaciskania gniazda na przewodzie potrzebne jest narzędzie zaciskowe np. HT-106D, HT-336A, HT-336C, HT-336I. Zaciskacze można znaleźć w naszej ofercie wpisując model zaciskarki w polu 'wyszukaj w przedmiotach użytkownika'.

Dane techniczne

• Złącze: gniazdo BNC 50Ω żeńskie
• Materiał: niklowany stop miedzi, złocony pin centralny
• Pasujący przewód: RG-58 i odpowiedniki
• Impedancja: 50Ω
• Pasmo pracy: <4GHz
• Wymiary (długość z tuleją/średnica w najszerszym miejscu): ok. 35.2/11.0mm
• Masa: 9g

Oferowany przez nas produkt jest towarem nowym, nieużywanym, zapakowanym fabrycznie. Oferowany przedmiot tak jak wszystkie sprzedawane przez nas artykuły jest towarem aktualnie dostępnym w naszym magazynie co umożliwia natychmiastową wysyłkę.
