Паянная панельная розетка BNC 50 Ом

Gniazdo współosiowe BNC 50Ω panelowe lutowane

nr katalogowy: 68360

Opis przedmiotu

Karta katalogowa, hiperlink do strony producenta oraz szczegółowa specyfikacja dostępna jest pod adresem: www.stratos.pl/strony/68360.htm

BNC jest złączem stosowanym w aparaturze pomiarowej, systemach telewizji analogowej i cyfrowej, monitoringu, radiotelekomunikacji oraz (kiedyś) w sieciach komputerowych. Złącza BNC przenoszą sygnał w paśmie do 4GHz i występują w wersjach 50Ω lub 75Ω.

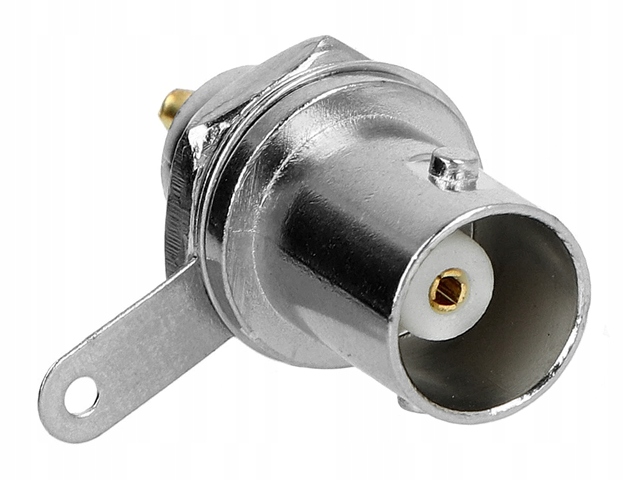

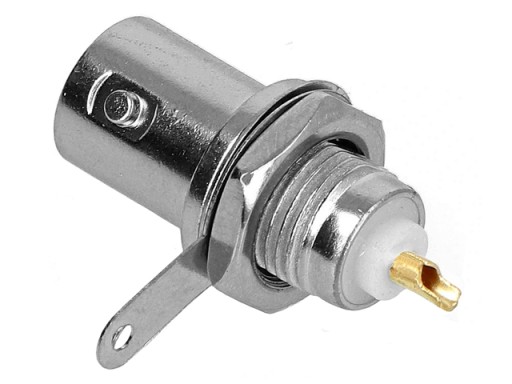

Oferowane złącze jest gniazdem żeńskim do montażu na płycie (panelu). Gniazdo składa się z czterech elementów i posiada wyprowadzenia do przylutowania kabla: styk centralny w postaci pozłacanej tulejki oraz styk masy w postaci cynowanej "chorągiewki".

Oferowane gniazdo przeznaczone jest do montażu na płycie (panelu) o grubości do 3mm. Gniazdo posiada gwint 3/8" oraz nakrętkę H12.7. Koronkowa podkładka zapobiega odkręcaniu nakrętki oraz zapewnia pewny kontakt masy gniazda z panelem. Wymiarowanie złącza przedstawia rysunek poniżej:

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Gniazdo wykonane jest niklowanego stopu miedzi, pin centralny jest złocony. Impedancja gniazda wynosi 50Ω.

Dane techniczne

• Złącze: gniazdo BNC 50Ω żeńskie, panelowe
• Materiał: niklowany stop miedzi, złocony pin centralny
• Impedancja: 50Ω
• Pasmo pracy: <4GHz
• Gwint: 3/8"-32UNEF
• Nakrętka: sześciokątna 12.7mm
• Maksymalna grubość panelu: ok. 3mm
• Wymiary (długość/średnica w najszerszym miejscu): ok. 28.4/14.5mm
• Masa: 6g
