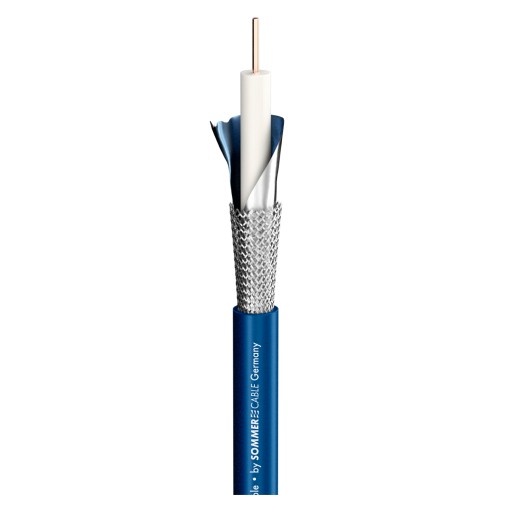

SOMMER CABLE VECTOR 600-0162 ВИДЕОКАБЕЛЬ 75 Ом H

SOMMER CABLE VECTOR 600-0162 KABEL VIDEO 75 Ohm HD-SDI niebieski

Szybki jak strzała...

to transmisja danych SC-Vector (RCB) z szybkością 1,5 Gb/s, która gwarantuje również niskie straty zwrotne. Oczywiście SC-Vector (RCB) może również służyć jako wysokiej jakości linia wideo G-SDI do zastosowań studyjnych lub wozów transmisyjnych. Dzięki podwójnemu ekranowaniu i wyjątkowym wartościom tłumienia oferuje wiele korzyści w porównaniu ze zwykłymi kablami wideo. W porównaniu z kablem wideo 0,6/3,7 pozwala na do 30% większe odległości transmisji.

SC-Vector (RCB) jest używany w samochodach transmisyjnych, telewizji cyfrowej, na imprezach sportowych, pokazach na żywo lub innych dużych wydarzeniach.

Zalety:

• Niskie wartości tłumienia na duże odległości
• Solidny i trwały rękaw zewnętrzny

Zastosowanie:

• Cyfrowa transmisja SDI/HD-SDI na duże odległości
• Transmisja wideo dla technologii wozów transmisyjnych

Dane techniczne:

Numer artykułu: 600-0162

Nazwa: SC-Wektor (RCB)

Właściwości: Analogowe

Właściwości: SDI

Właściwości: Cyfrowy 75 Ω

Właściwości: 6G-SDI

Właściwości: Miedź beztlenowa OFC

Właściwości: 3G-SDI

Obszar zastosowań :Studio / Broadcast

Obszar zastosowania: Mobilny na zewnątrz / wewnątrz

Obszar zastosowania :ELA 100 V

Obszar zastosowania: Instalacja

Kolor: niebieski

Konstrukcja: 1x02YS(ST)CH0,8/3,7 HD-SDI

Materiał kurtki: PVC

Płaszcz Ř [mm]: 6,00

Liczba kanałów (wideo): 1

Przewodnik wewnętrzny (wideo): 1

Żyła wewnętrzna (wideo) [mm²]: 0,50

Żyła wewnętrzna Ř (wideo) [mm]: 0,80

AWG (wideo): 20

Ekranowanie folia: AL / PT + oplot miedziany cynowany 85 %

Współczynnik ekranowania [%]: 100

Linki miedziane (wideo): 1

Linka miedziana Ř (wideo) [mm]: 0,80

Materiał izolacyjny przewodu: Wtryskiwany gaz-PE

Izolacja żyły Ř [mm]: 3,70

Masa na 1 m [g]: 40

Obciążenie ogniowe na m [kWh]: 0,16

Współczynnik prędkości: 0,82

Temperatura min. [°C]: -10

Maksymalna temperatura [°C]: 80

Maks. Długość transmisji (SMPTE 425M, 3G) [m]: 121

Maks. Długość transmisji (SMPTE 2081, 6G) [m]: 82

Szerokość [mm]: 6

Wydajność przewodu/ekranu elektrycznego na 1m (wideo) [pF]: 52,9

Tłumienie przy 200 MHz (100m i 20°C) [dB]: 11,2

Tłumienie przy 470 MHz (100m i 20°C) [dB]: 17

Tłumienie przy 862 MHz (100m i 20°C) [dB]: 24

Tłumienie przy 1000 MHz (100m i 20°C) [dB]: 26,4

Tłumienie przy 1485 MHz (100m i 20°C) [dB]: 32,8

Tłumienie przy 1750 MHz (100m i 20°C) [dB]: 35,9

Tłumienie przy 2150 MHz (100m i 20°C) [dB]: 40,1

Tłumienie przy 3000 MHz (100m i 20°C) [dB]: 47,9

Tłumienie przy 6000 MHz (100m i 20°C) [dB]: 77,8

Tłumienie przy 9000 MHz (100m i 20°C) [dB]: 99,4

Tłumienie przy 12000 MHz (100m i 20°C) [dB]: 118,6

Impedancja [Ω]: 75

Rezystancja przewodu na 1 km [Ω]: 37

Tarcza. rezystancja na 1 km [Ω]: 20

BPVo-Euroklasa: Fca

Maks. Długość transmisji (SMPTE 2082, 12G) [m]: 51
