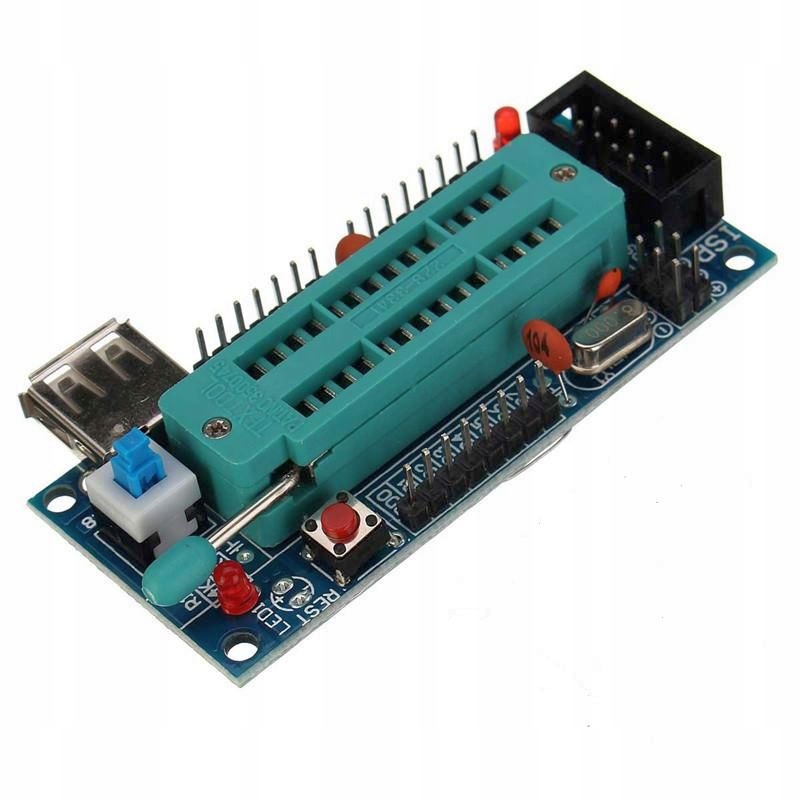

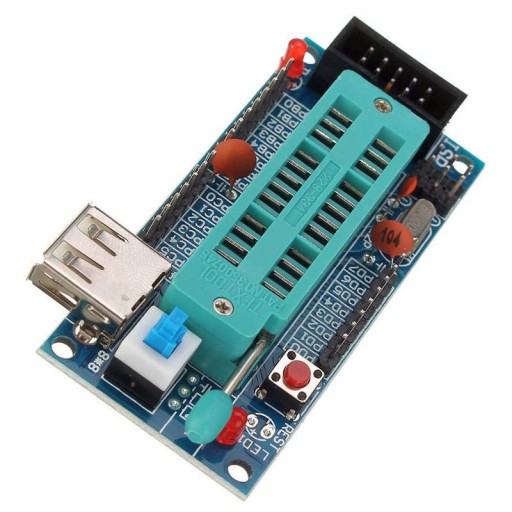

28-контактная плата разработки AVR/ATmega

ATmega Development Board (Minimum System Board) - jest modułem uruchomieniowym pozwalającym na programowanie mikrokontrolerów firmy ATMEL rodziny AVR i ATmega w obudowie PDIP 28-pin (np. ATmega8, ATmega8A, ATmega48, ATmega88, ATmega88P, ATmega168, ATmega168P, ATmega328, ATmega328P i zgodnych wyprowadzeniami) programatorami z szeregowym złączem ISP standardu Kanda ISP-10 np. STK200/300,  USB Asp, AVR ISP USB czy SP200SE a także wstępnym uruchomieniem i testowaniem zaprogramowanych mikrokontrolerów

Interface został wyposażony:

- w wygodną, wysokiej jakości (3M/Textool) podstawkę DIP28 (DIL) typu ZIF do szybkiego i wygodnego umieszczenia w niej procesora

- złącze programowania ISP w standardzie Kanda 10

- wyprowadzenia portów procesora: PB0-PB7, PC0-PC7 i PD0-PD7 na listwach szpilkowych typu goldpin w rastrze 2,54mm do łatwego podłączenia np. płytki stykowej

- wyprowadzenia zasilania na listwach szpilkowych typu goldpin (3x "+" i 3x "-") w rastrze 2,54mm do łatwego podłączenia np. płytki stykowej

- rezonator kwarcowy - dołączony: 8MHz

- złącze zasilania USB (typu A)

- wyłącznik zasilania USB typu isostat - umożliwiający szybkie odłączenie zasilania bez potrzeby odłączania przewodów

- 2 diody LED (zasilanie i reset)

- przycisk chwilowy (tact-switch) wymuszający reset

złącze zasilania DC 5V nie jest konieczne w do samego programowania programatorami które wyprowadzają Vcc na złącze Kanda ISP-10 (np. USB Asp, AVR ISP USB czy SP200SE). Jest konieczne do programowania interface'ami typu STK200/300 i do samego uruchaniania/testowania układu

obsługiwane mikrokontrolery firmy ATMEL:

- ATmega8,

- ATmega8A,

- ATmega48,

- ATmega88,

- ATmega88P,

- ATmega168,

- ATmega168P,

- ATmega328,

- ATmega328P w obudowach PDIP 28-pin

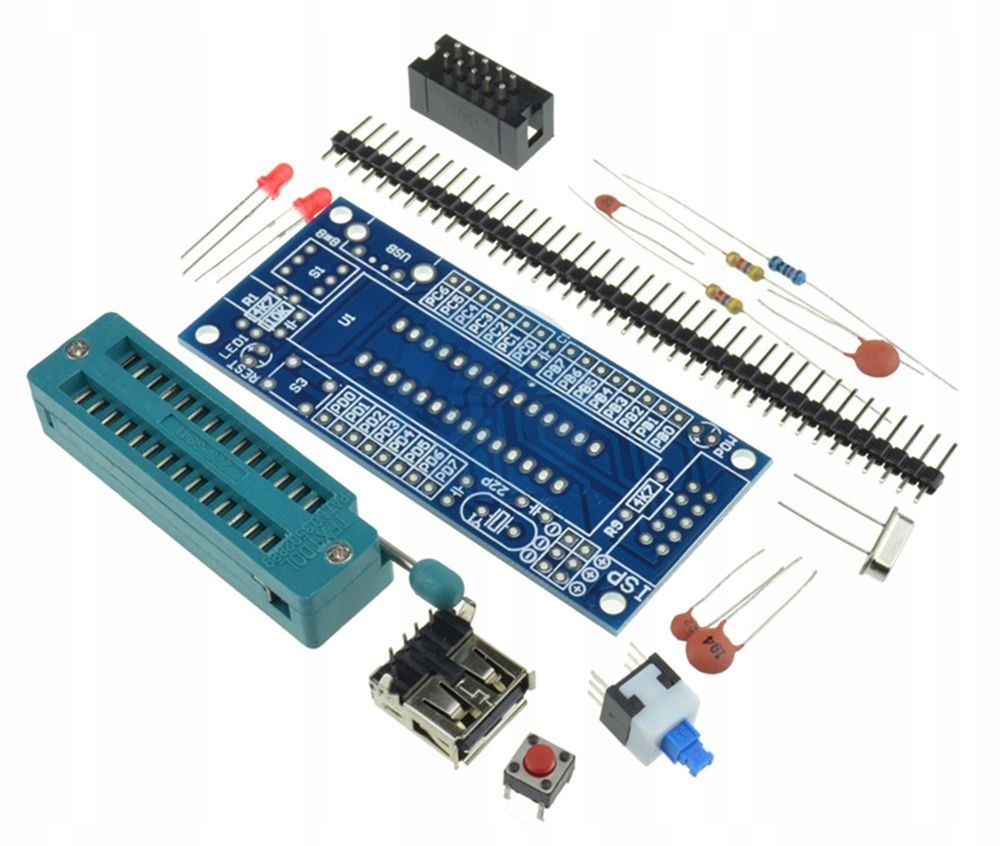

Moduł standardowo dostarczany jest w formie do samodzielnego montażu. Jeśli jednak wolisz zmontowany - napisz to w uwagach zamówienia i w takiej formie zostanie on dostarczony.

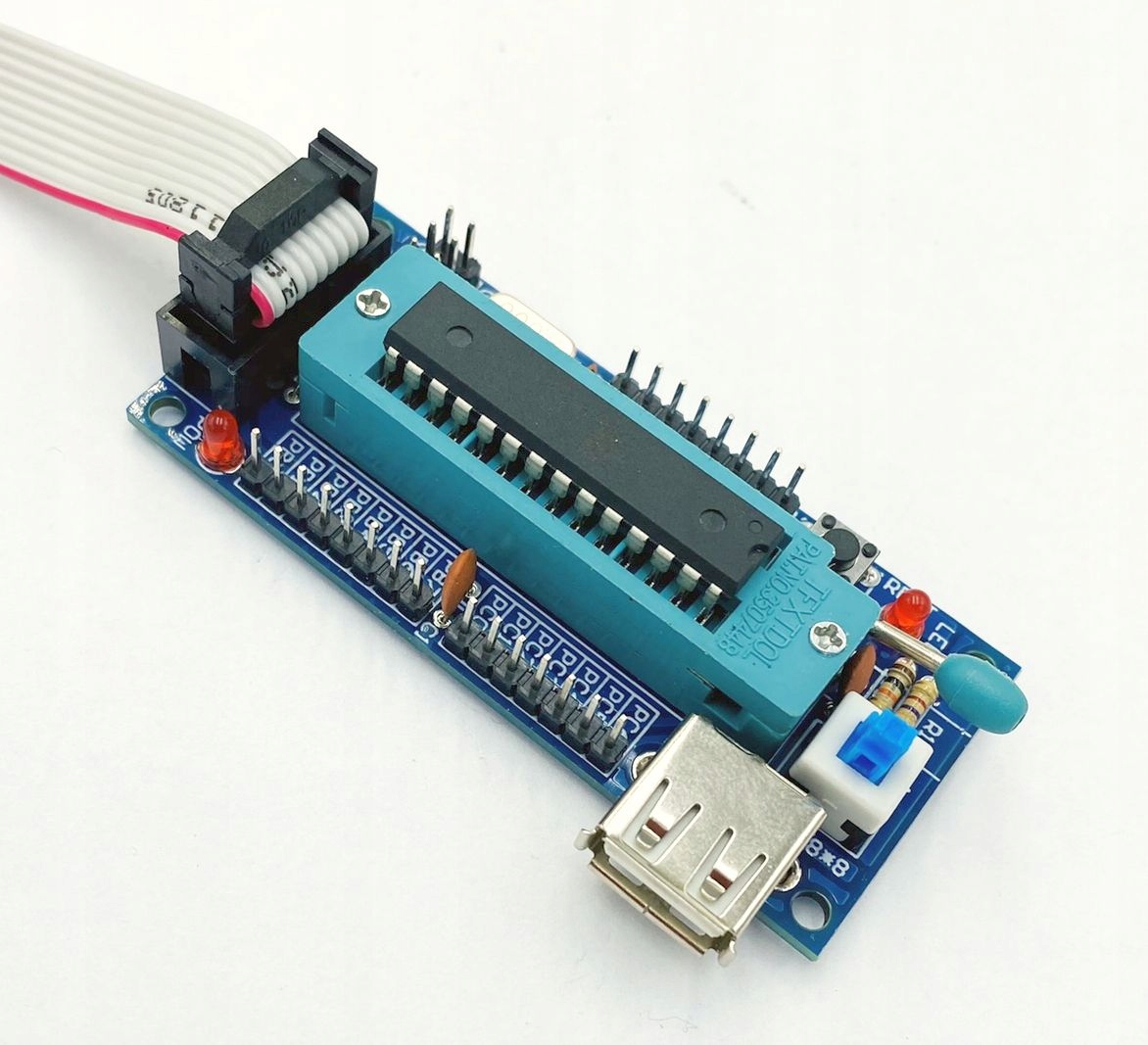

Przedmiotem oferty jest wyłącznie adapter. Mikrokontroler i taśma na zdjęciu powyżej są przedstawione wyłącznie w celach poglądowych.
