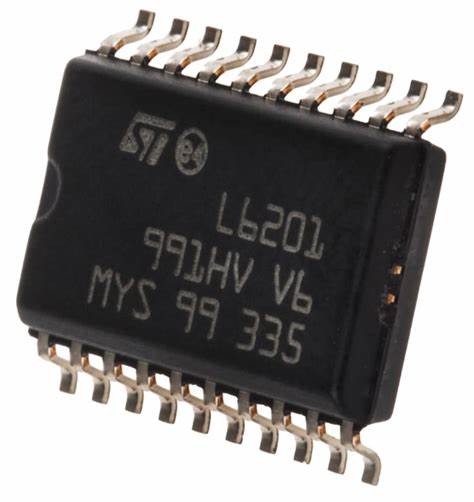

L6201 SOP-20

Sterowniki mocy sterowania silnikiem

L6201

Sterownik/kontroler silnika, pełnomostkowy, zasilanie 12V do 48V, 60V/5 A/2 wyjścia, SOIC-20

Obraz tylko do celów poglądowych.

Producent:

STMICROELECTRONICS

Nr części producenta:

L6201

The L6201 is a DMOS full-bridge Driver realized in Multipower-BCD technology which combines isolated DMOS power transistors with CMOS and bipolar circuits on the same chip. By using mixed technology it has been possible to optimize the logic circuitry and the power stage to achieve the best possible performance. The DMOS output transistors can operate at supply voltages up to 42V and efficiently at high switching speeds. All the logic inputs are TTL, CMOS and µC compatible. Each channel (half-bridge) of the device is controlled by a separate logic input, while a common enable controls both channels.

TTL compatible drive

Thermal shutdown

Internal logic supply

High efficiency

Cross conduction protection

Up to 1A total RMS current

RDS (ON) 0.3R (typical value at 25°C)

Up to 100kHz operating frequency

60V Boostrap peak voltage

Zastosowania

Napęd i kontrola silnika

Ostrzeżenia

Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.

Informacje o produkcie

Chcesz wyświetlić podobne produkty? Po prostu wybierz poniżej odpowiednie parametry i wyszukaj×

Typ silnika:

Mostek pełny

Liczba wyjść:

2wyjść/-ia

Prąd wyjściowy:

5A

Napięcie wyjściowe:

60V

Typ obudowy sterownika IC:

SOIC

Liczba pinów:

20piny/-ów

Napięcie zasilania, min.:

12V

Napięcie zasilania, maks.:

48V

Temperatura robocza, min.:

-40°C

Temperatura robocza, maks.:

150°C
