Tunel Graf 300l z 2 płytami i geowłókniną - ZESTAW

Zestaw tunel rozsączający GRAF 300l z płytami zamykającymi i geowókniną

Skład zestawu:

- tunel rozsączający Graf 300l -1 szt.

- płyta zamykająca (zaślepka) - 2 szt.

- geowłóknina o szer. 1,5m i długości 1,5mb

TUNEL wykonany z polipropylenu o wymiarach 116x80x51cm

Tunele są rozwiązaniem alternatywnym do tradycyjnego drenażu na kamieniu. Elementy rozsączające umieszcza się bezpośrednio w wykopie owijając je geowłókniną. Tunel przy swojej wadze tylko 11 kg posiada 3-krotnie większą objętość magazynującą niż tradycyjny sączek żwirowy (około 800kg żwiru). Przekłada się to tym samym na krótszy układ drenażowy.

Jeden tunel ma pojemność 300 litrów

Specjalna konstrukcja tunelu zapewnia wysoką wytrzymałość. Tunel wytrzymuje długotrwałe obciążenie 3,5t/m2, a także 7,5t/m2 obciążenia chwilowego, co czyni go uniwersalnym, jeśli chodzi o miejsce jego posadowienia w gruncie.

System rozsączania z wykorzystaniem tuneli może również znajdować się w nasypie/kopcu w przypadku wysokiego poziomu wód gruntowych. Oczywiście w takim przypadku należy przed układem rozsączającym dodatkowo zamontować przepompownię.

Z prawej przekrój poprzeczny układu na tunelach:

1. tunel

2. geowłóknina

3. grunt rodzimy

4. żwir frakcja 16-32

5. wentylacja ( w przypadku oczyszczalni)

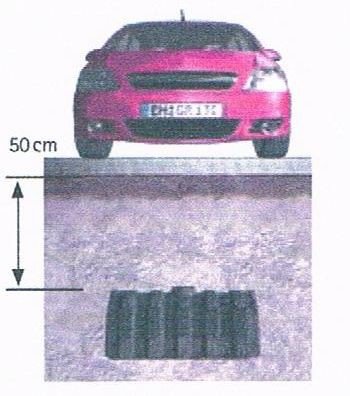

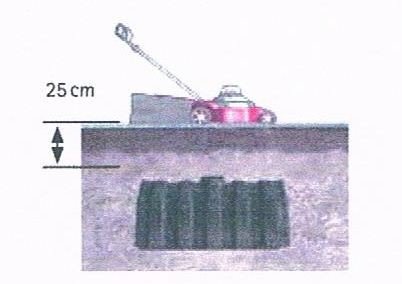

Tunele należy posadawiać na głębokości od 25cm do 2m (za oczyszczalnią do 0,5m). Dla ruchu samochodów osobowych minimalne przykrycie warstwą ziemi 50cm.

Tunele łączy się jeden z drugim za pomocą specjalnych zatrzasków, w które wyposażony jest każdy tunel.

Ciąg tuneli zamyka się dwiema zaślepkami – z przodu i z tyłu.

Każda nitka w systemie tunelowym musi być z obu stron zamknięta panelem, tzn. do każdej nitki trzeba zaopatrzyć się w komplet dwóch paneli (zaślepek).

PEŁNA DOKUMENTACJA W KOMPLECIE (instrukcja montażu oraz DWU)
