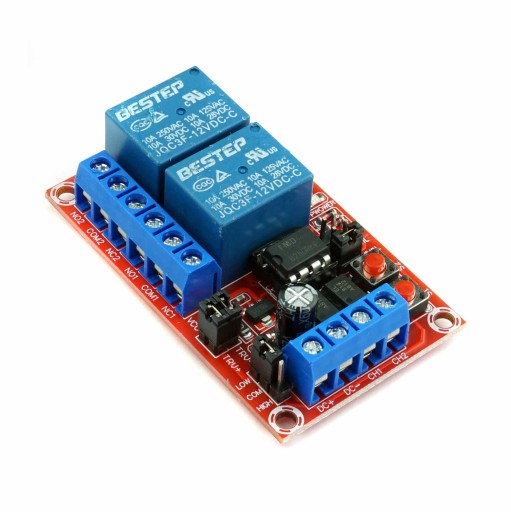

Przekaźnik bistabilny impulsowy HL/LL 2CH 12V

Przekaźnik bistabilny 2-kanałowy zasilany napięciem 12V DC.

Przekaźnik bistabilny zmienia stan na przeciwny po każdym podaniu sygnału do modułu, dzięki temu nie ma potrzeby podawania sygnału cały czas jak ma to miejsce w standardowym przekaźniku - tutaj wystarczy krótki impuls. Przekaźniki mogą być sterowane stanem niskim lub wysokim w zależności jak ustawimy zworkę na płytce. Na PCB zintegrowane zostały 2 przyciski do sterowania każdym z kanałów, które działają tylko jeśli zworki są dla danego kanału ustawione sterowanie stanem niskim oraz diody led sygnalizujące zasilanie modułu i stan pracy dla każdego z kanałów osobna.

Moduł może działać w jednym z trzech dostępnych trybów:

• SL - przekaźniki działają jak zwykłe przekaźniki bistabilne, czyli podanie sygnału na trigger powoduje załączenie przekaźnika na stan przeciwny, ponowne podanie sygnału na trigger rozłącza przekaźnik. Oba przekaźniki mogą działać niezależnie
• IL - przekaźniki również działają jak zwykłe przekaźniki bistabilne, z tą różnicą że załączenie jednego powoduje wyłączenie drugiego, działają naprzemiennie.
• TR - każdy z przekaźnik zachowuje się jak przekaźnik monostabilny, czyli przekaźnik jest załączony tylko przez czas gdy na trigger podawany jest odpowiedni sygnał, gdy sygnał zanika - przekaźnik się rozłącza.

Specyfikacja:

• Napięcie zasilania 12V
• Typ: bistabilny, impulsowy
• Ilość kanałów: 2
• Sterowanie stanem: niskim lub wysokiem (HL/LL)
• Przekaźnik na płytce wytrzymuje: 250V AC 10A lub 30V DC 10A
• wymiary: 64mm x 38mm x 19mm
