Преобразователь постоянного тока в постоянный для светодиодных лампочек мощностью 12 Вт от 6 В до 12 В.

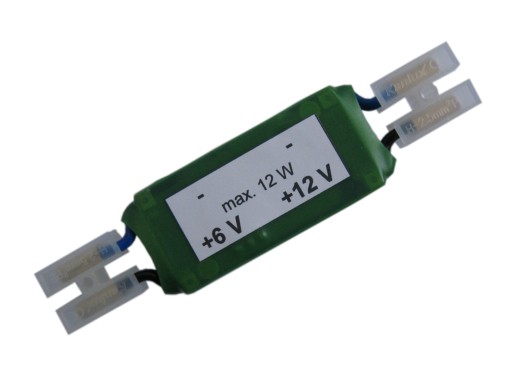

Nowa przetwornica prądu stałego DC/DC

Urządzenie podnosi napięcie z 6 V na 12 V w instalacjach prądu stałego. Maksymalna moc obciążenia 12 W.

W razie potrzeby mocniejsze przetwornice są dostępne na aukcjach nr: 12567296533 oraz 6879398694

Wymiary:

• długość 10 cm
• szerokość 2 cm
• grubość 1,5 cm

Zagadnienia z dziedziny elektromechaniki sprawiają moim klientom często problemy. Dlatego zawsze służę radą zarówno z dziedziny elektromechaniki jak i doboru żarówek LED oraz regulatorów napięcia do wszystkich popularnych pojazdów zabytkowych i nie tylko.

Produkt Sprawdzony!

W przypadku wątpliwości lub chęci doboru oświetlenia zachęcam do konsultacji.

1. Przeciąć przewód zasilający przełącznik świateł drogowych oraz mijania i podłączyć go na zasilaniu przetwornicy (+6 V)
2. Przeciąć przewód masy żarówki reflektorowej i podłączyć go na zasilaniu przetwornicy (-)
3. Wyjście przetwornicy (-) połączyć z odciętą częścią przewodu, który pierwotnie stanowił masę żarówki
4. Wyjście przetwornicy (+12 V) połączyć z odciętą częścią przewodu, który pierwotnie zasilał przełącznik świateł drogowych oraz mijania

                         Schemat podłączenia

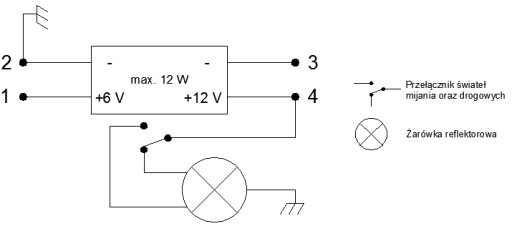

1. Przeciąć przewód zasilający przełącznik świateł drogowych oraz mijania i podłączyć go na wejściu przetwornicy (+6 V)
2. Wejście przetwornicy (-) należy podłączyć do masy
3. Wyjście przetwornicy (-) pozostaje wolne
4. Wyjście przetwornicy (+12 V) połączyć z odciętą częścią przewodu, który pierwotnie zasilał przełącznik świateł drogowych oraz mijania

           Alternatywny schemat podłączenia

Dla jasności "-" dla strony 6 V i 12 V jest wspólny! Zamieszczam dwa schematy podłączenia do wykorzystania według uznania.
