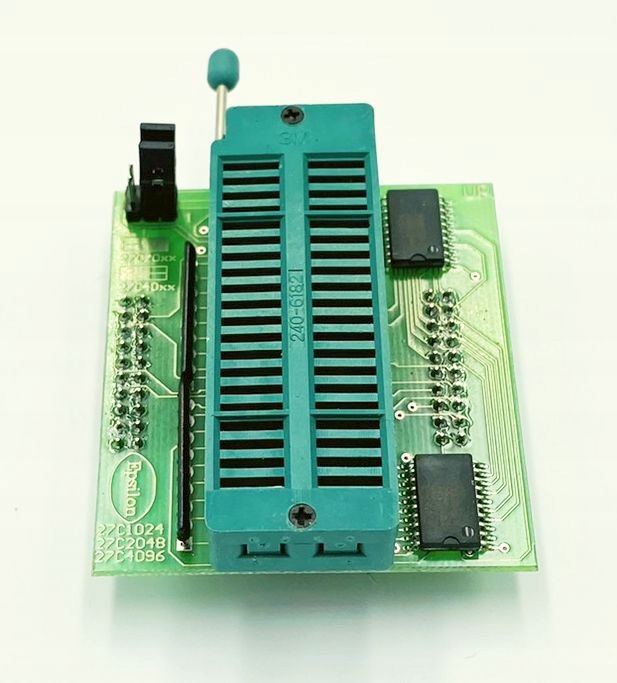

Adapter 16-bit EPROM Board DIP40 UFP 6.03 ZIF

Adapter 16-bit Eprom Board DIL40 umożliwia programowanie

pamięci EPROM o organizacji 16-bit i pojemności 1,2 i 4Mbit (128, 256 i 512KB) typu:

- 27C1024/1025/210

- 27C2048/2002/220

- 27C4096/4002/240  i zgodnych w obudowie DIL40 (DIP)

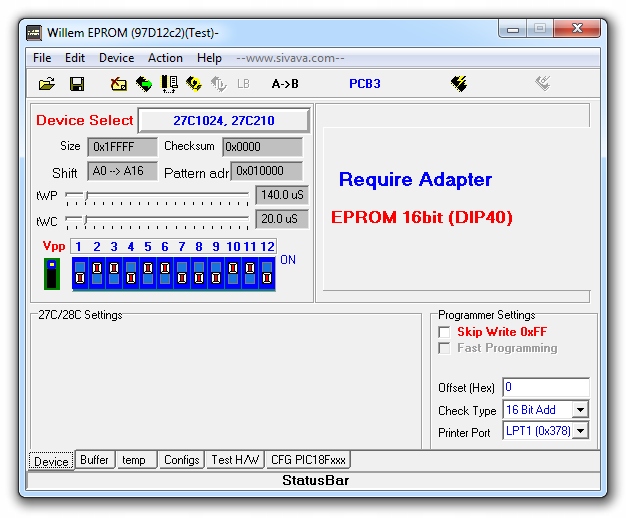

- - przy użyciu programatora Universal Flash Programmer (v. 6.0x) i programu Willem EPROM Prog

Powyższe układy często znajdują zastosowanie jako firmware różnych urządzeń.

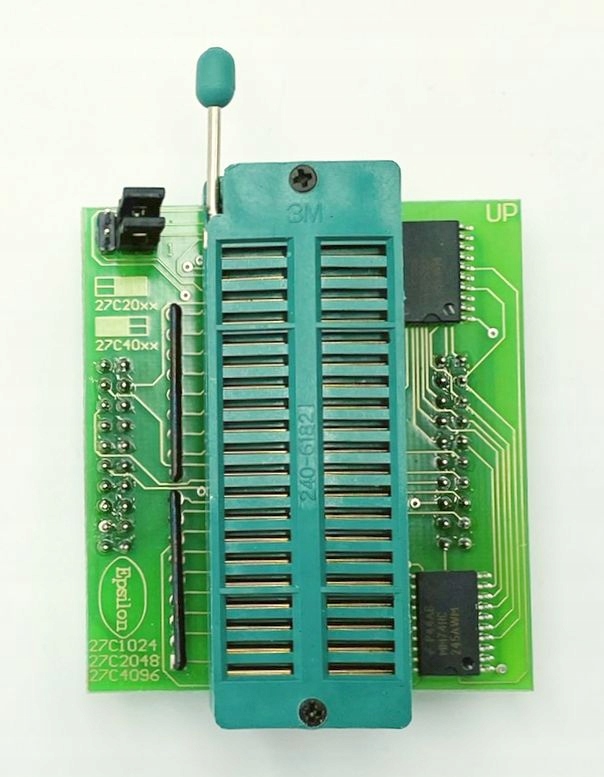

Adapter posiada dwie zworki konfiguracyjne dla wyboru typu układu (27C1024/2048 lub 27C4096)

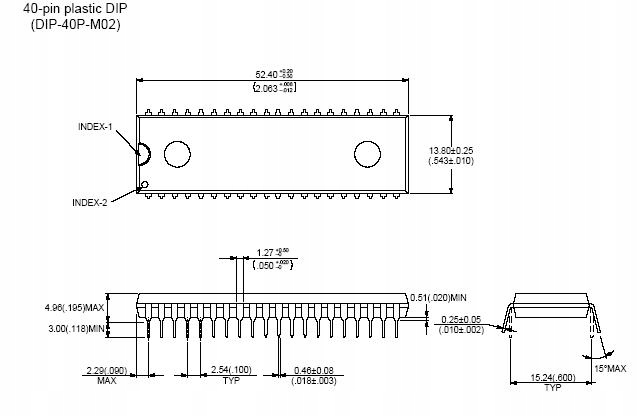

- Odległość między rzędami wyprowadzeń układu DIP40: 15,24mm (.600")

- Raster (odległość między poszczególnymi wyprowadzeniemi układu) 2,54mm (0.100")

Adapter dedykowany wyłącznie programatorom Universal Flash Programmer 6.0x (ELIPTOR lub Epsilon)

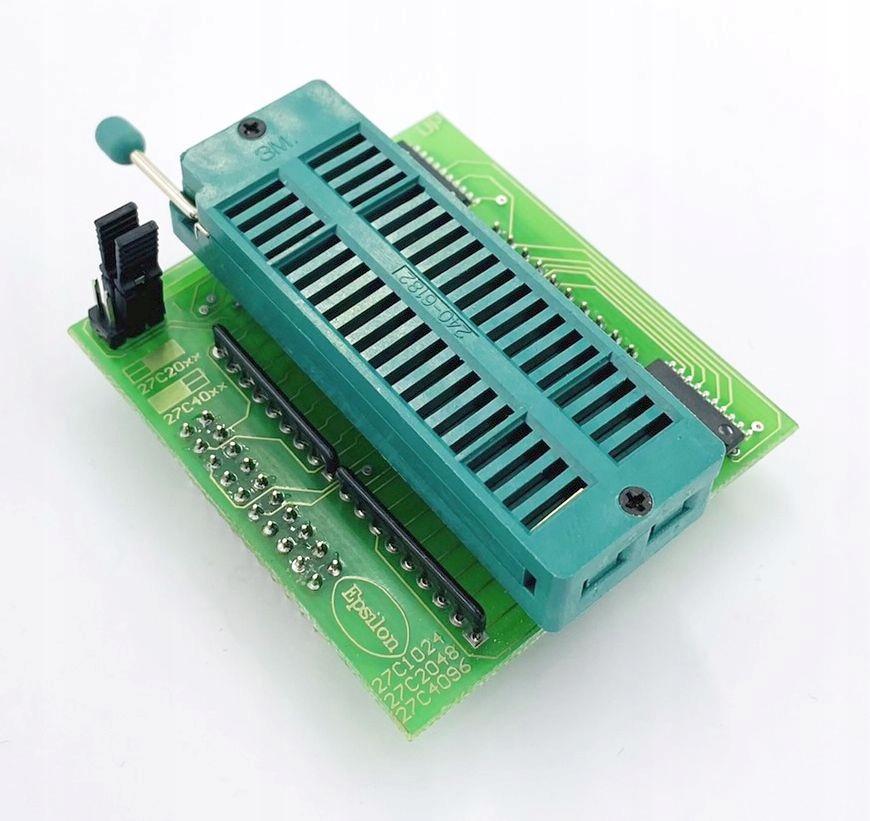

Powyższa wersja z podstawką ZIF

Podstawka ZIF (Zero Insertion Force) firmy 3M umożliwia łatwe wyciąganie i wkładanie układu i jest szczególnie polecana przy częstym programowaniu układów. Nadaje się zarówno do typowych pamięci jak i układów na adapterach z wyprowadzeniem na listwach kołkowych typu goldpin (o przekroju kwadratowym)  lub z wyprowadzeniem na listwach precyzyjnych, tulejowanych (o przekroju okrągłym)

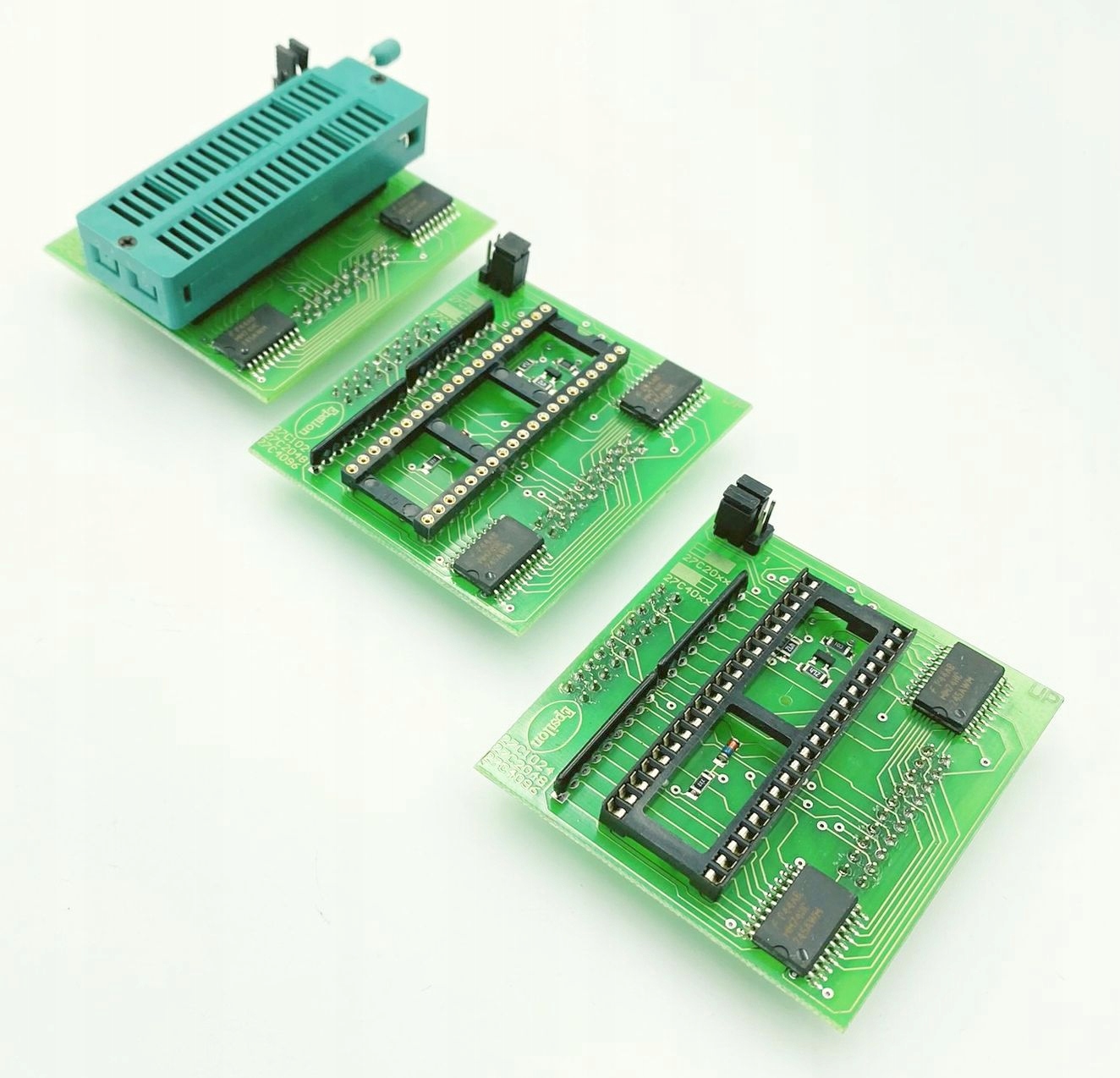

Na powiązanych aukcjach dostępne są również wersje z podstawką standardową lub precyzyjną.

Podstawka standardowa nadaje się zarówno do typowych pamięci jak i układów na adapterach z wyprowadzeniem na listwach kołkowych typu goldpin (o przekroju kwadratowym)  lub z wyprowadzeniem na listwach precyzyjnych, tulejowanych (o przekroju okrągłym)

Podstawka precyzyjna nadaje się do typowych pamięci jak i układów na adapterach z wyprowadzeniem jedynie na listwach precyzyjnych, tulejowanych (o przekroju okrągłym), zapewnia jednak lepszy kontakt i trwałość niż podstawki standardowe.

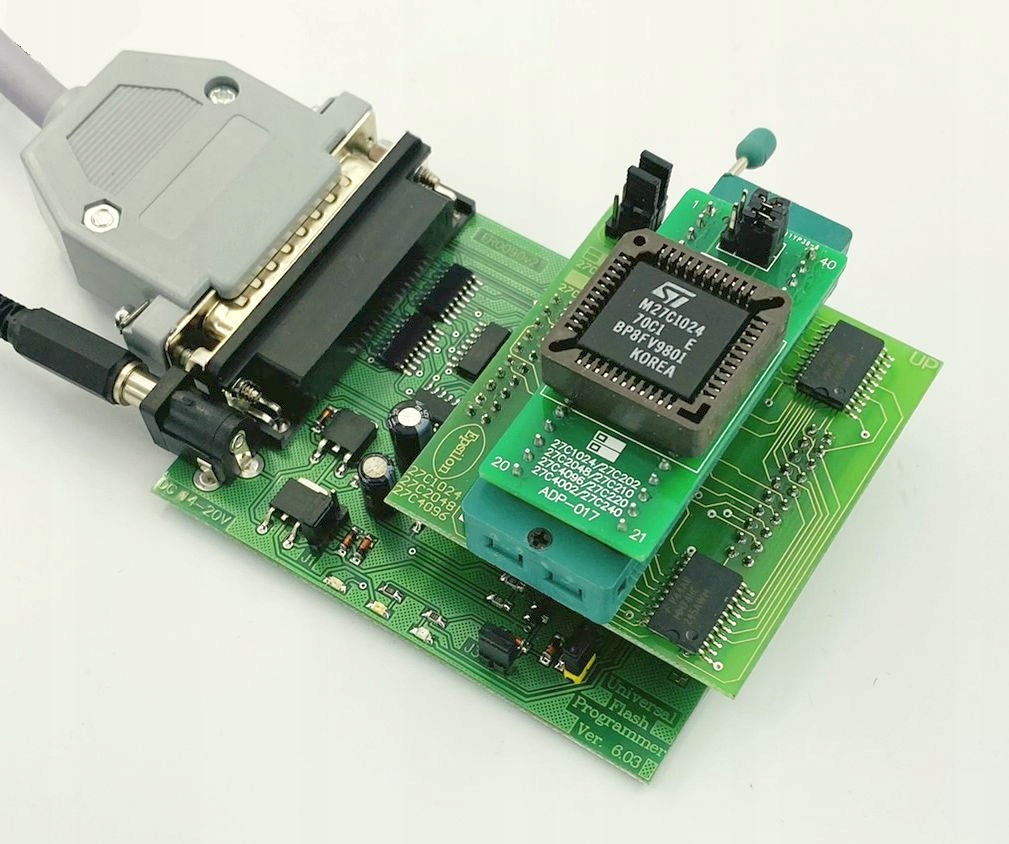

Przedmiotem sprzedaży jest sam adapter. Programator, adapter PLCC i układ widoczny na zdjęciu powyżej jest prezentowany wyłącznie w celach poglądowych.
