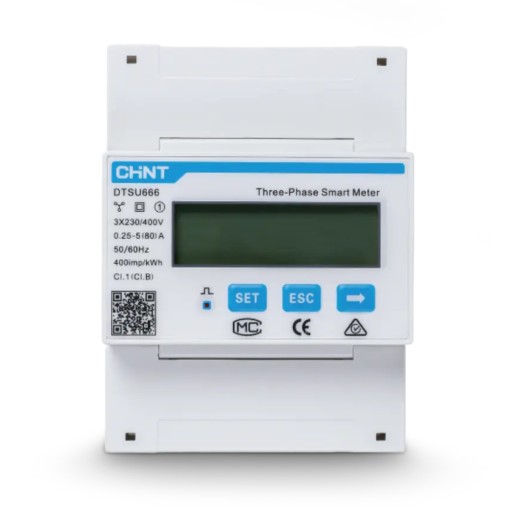

Двунаправленный счетчик DTSU666 Modbus Chint 3 фазы

Bezpośredni Licznik Energii Chint DTSU666 Modbus

To zaawansowany, wielofunkcyjny licznik energii elektrycznej, który zapewni weryfikację parametrów takich jak:

• rozkład obciążenia na poszczególnych fazach
• napięcia
• moc bierna pojemnościowa i indukcyjna

Licznik jest trójfazowy, dwukierunkowy (zlicza pobór i produkcję), czterokwadrantowy, a dzięki certyfikatowi MID spełnia europejskie standardy pomiarowe.

Współpracuje z urządzeniem PVMterminal, które umożliwia odczyt i rejestrację danych w serwisie PVmonitor.pl.

Licznik oferuje pomiary:

• napięć
• prądów
• mocy chwilowej czynnej
• mocy chwilowej biernej
• sumarycznej mocy czynnej

Posiada wyjścia konfigurowalne dla energii czynnej lub bierniej oraz wyjście RS-485 z protokołem Modbus-RTU. Może być wykorzystywany do monitoringu energii pobieranej i wprowadzanej do sieci, energii biernej pojemnościowej i indukcyjnej, a także do monitorowania pozostałych parametrów sieci na przyłączu.

Urządzenie mierzy i przekazuje informacje o takich parametrach jak:

• napięcie (V)
• częstotliwość (Hz)
• prąd (A)
• energia w pomiarze czterokwdrantowym (kWh/kVArh)
• wprowadzona do sieci (eksport)
• pobrana (import)
• całkowita

Kompatybilność

Licznik jest kompatybilny z falownikami FoxEss, Deye (SUN-12K-G03), Sofar Solar (SofarSolar KTLX G3) i systemem Hoymiles, a także może być łatwo odczytywany za pomocą różnego rodzaju urządzeń z portem RS-485, takich jak Raspberry PI czy komputery.

Dodatkowo licznik ma możliwość współpracy z Domoticz za pomocą pluginu dostępnego na https://github.com/elfabriceu/DTSU666-Modbus

Licznik NIE MA możliwości współpracy z falownikami Huawei

Jeśli masz taki falownik zalecamy skorzystanie z prezentowanego licznika i DODATKOWO urządzenia PVMterminal, które umożliwia monitorowanie zarówno generacji i parametrów pracy falownika Huawei, jak i energii i parametrów pracy mierzonych przez licznik DTSU666.

Innym rozwiązaniem umożliwiającym pracę DTSU666 z falownikiem Huawei jest wykonanie konwertera rejestrów, opis i wykonanie znjaduje się w repozytorium GitHub: https://github.com/salakrzy/DTSU666_CHINT_to_HUAWEI_translator

Możliwe zastosowania

Licznik może być używany w różnych systemach zarządzania energią, takich jak monitorowanie zużycia energii w domach, budynkach publicznych, fabrykach i innych obiektach przemysłowych. Może być również stosowany w systemach odnawialnych źródeł energii, takich jak elektrownie słoneczne i wiatrowe, do monitorowania wytwarzanej energii i wprowadzania jej do sieci.

Możliwości komunikacyjne urządzenia umożliwiają łatwą integrację z istniejącymi systemami, a jego dokładność i niezawodność sprawiają, że jest odpowiednie do zastosowań profesjonalnych jak i domowych

Dane techniczne

• Zgodność z normami lEC62052-11 lEC62053-21
• Rodzaj połączenia 3P4W
• Dokładność klasa 1.0 dla napięcia czynnego
• Napięcie nominalne (Un) 3x220/380V, 3x57.7/1000V
• Zakres pracy 0.7Un-1.2Un
• Zużycie własne mocy ≤ 1 W, 5VA
• Prąd DC, 60Hz
• Wyświetlacz LCD 7 znaków, 5.3mm x 2.8mm
• Dioda LED liczba błysków na kWh
• Komunikacja RS485, Modbus i DL/T
• Zakres temperatury pracy -40°C do +75°C
• Zakres temperatury przechowywania -40°C do +85°C
• Wilgotność względna ≤ 95% RH
• Stopień ochrony IP54
• Wymiary 98mm x 65mm x 72mm
• Waga około 0,4 kg
