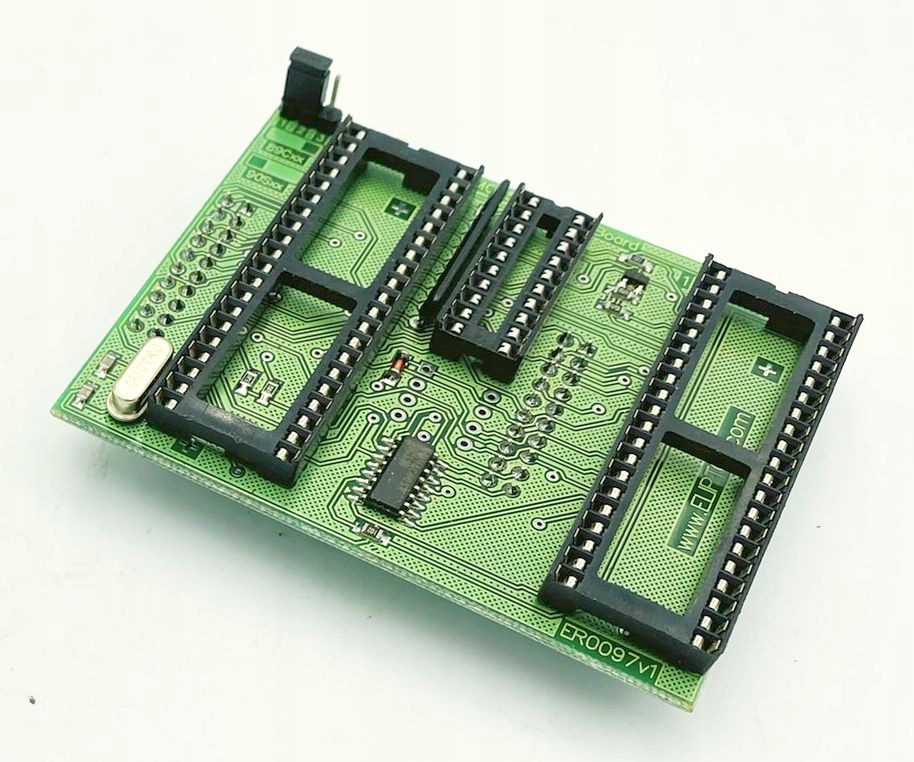

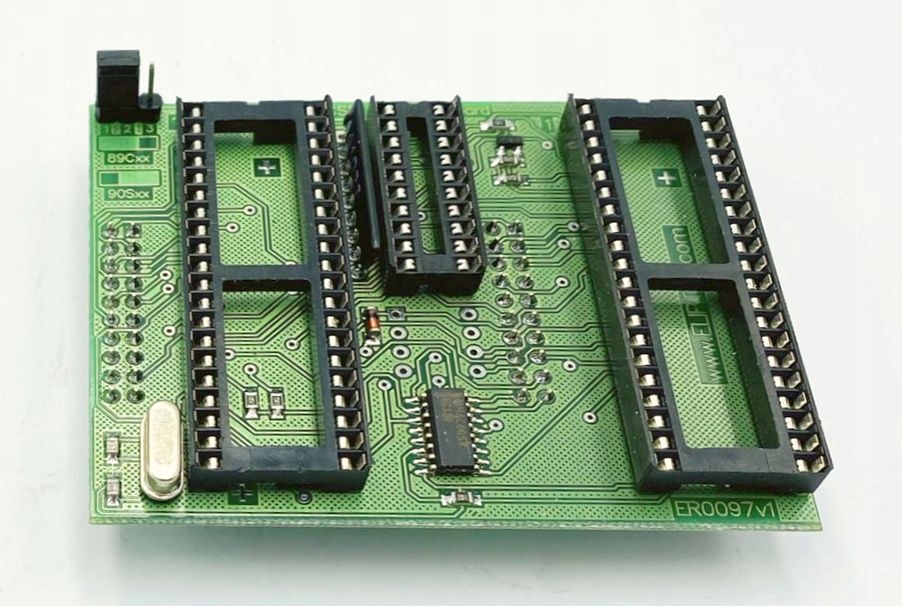

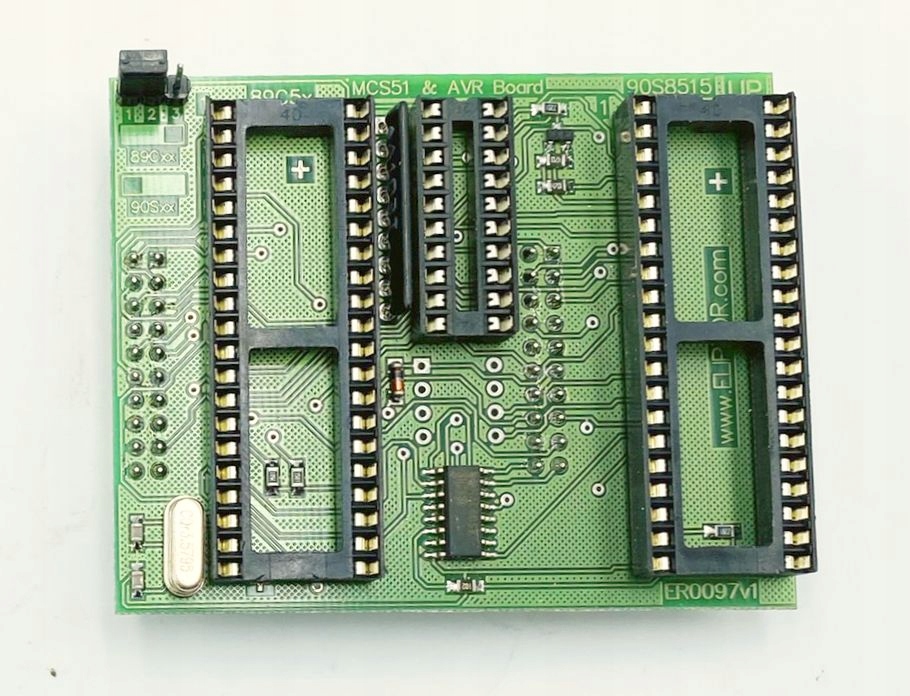

Adapter MCS-51 & AVR Board DIP20/40 UFP 6.03 std

Adapter MCS-51 & AVR DIP20/40 Board  umożliwia programowanie:

procesorów z rodziny MCS-51:

- 89Cxxx (DIL40),

- 89Cx051 (DIL20)*

oraz z rodziny AVR:

- AT90S8515/4414 (DIL40),

- AT90S2313/1200 (DIL20)

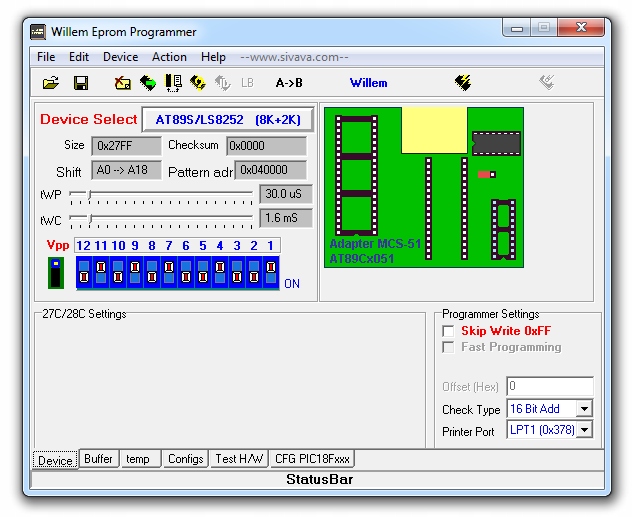

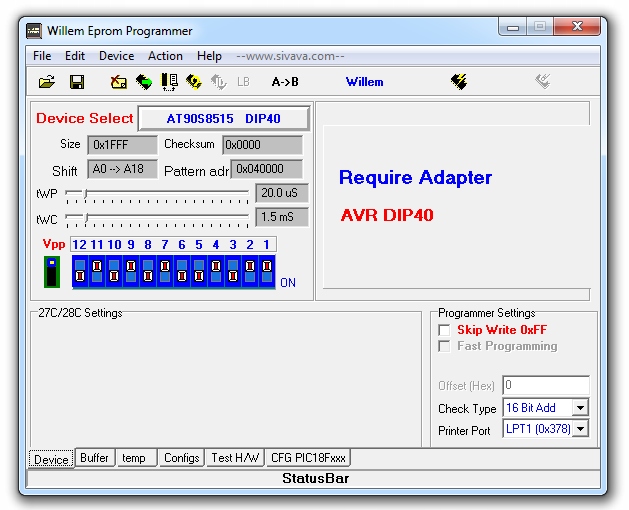

- przy użyciu programatora Universal Flash Programmer (v. 6.0x) i programu Willem EPROM Prog

Programowanie odbywa się w sposób równoległy (co umożliwia m.in. programowanie i odczyt bitów FSTRT i SPIEN w mikrokontrolerach AVR- niedostępne dla programatorów szeregowych)

*dla 89Cx51 (DIL20) - wymagana ver.6.03 lub Rev. 2.1 ver. 6.01 programatora

- Odległość między rzędami wyprowadzeń układów DIP40: 15,24mm (.600")

- Odległość między rzędami wyprowadzeń układów DIP20: 7,62mm (.300")

- Raster (odległość między poszczególnymi wyprowadzeniami układu) 2,54mm (0.100")

Adapter dedykowany wyłącznie programatorom Universal Flash Programmer 6.0x (ELIPTOR lub Epsilon)

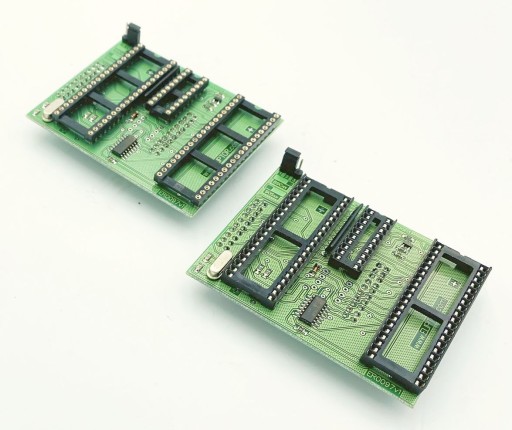

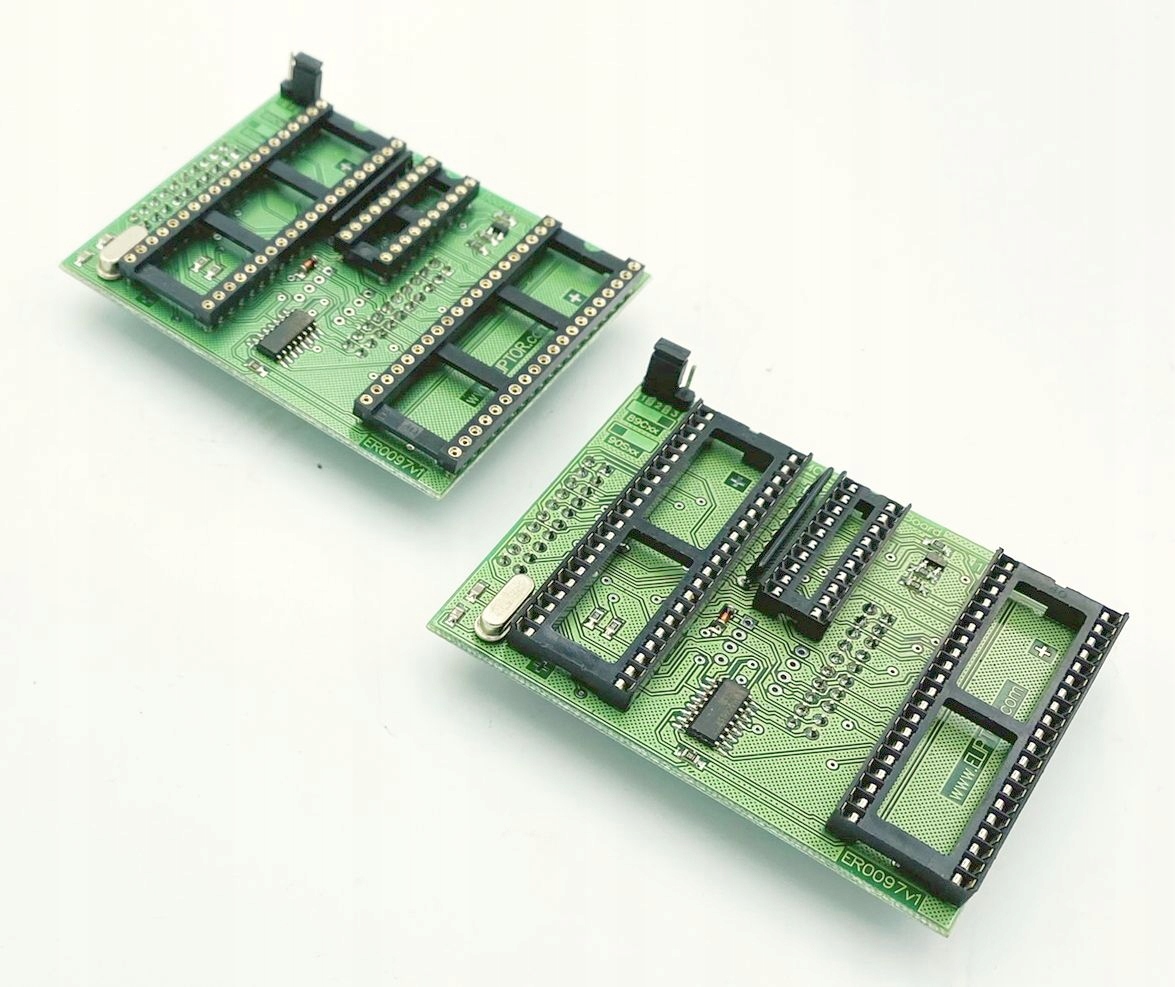

Powyższa wersja z podstawką standardową

Podstawka standardowa nadaje się zarówno do typowych pamięci jak i układów na adapterach z wyprowadzeniem na listwach kołkowych typu goldpin (o przekroju kwadratowym)  lub z wyprowadzeniem na listwach precyzyjnych, tulejowanych (o przekroju okrągłym)

Na powiązanych aukcjach dostępne są również wersje z podstawką precyzyjną.

Podstawka precyzyjna nadaje się do typowych pamięci jak i układów na adapterach z wyprowadzeniem jedynie na listwach precyzyjnych, tulejowanych (o przekroju okrągłym), zapewnia jednak lepszy kontakt i trwałość.

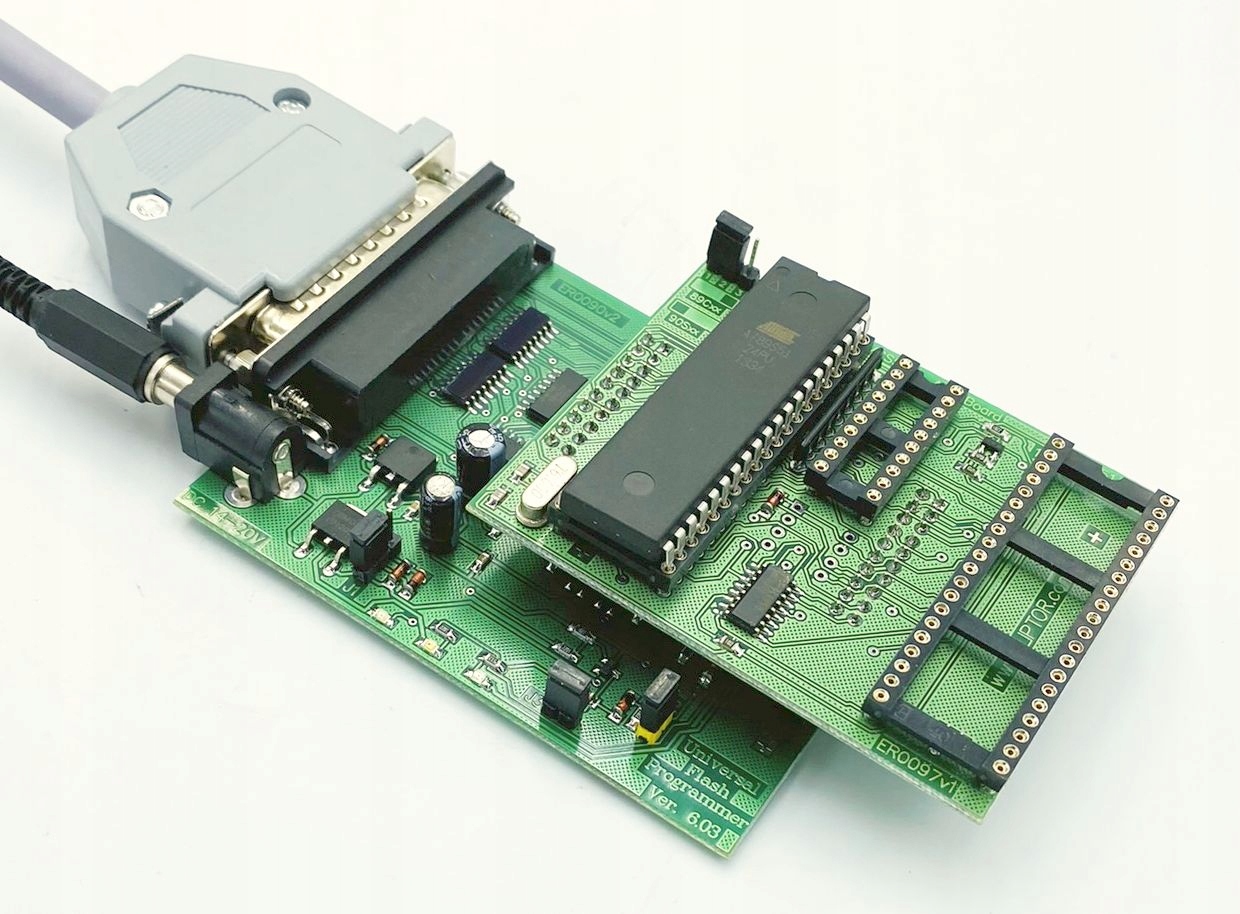

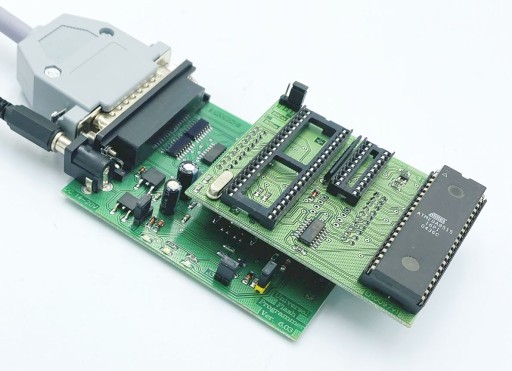

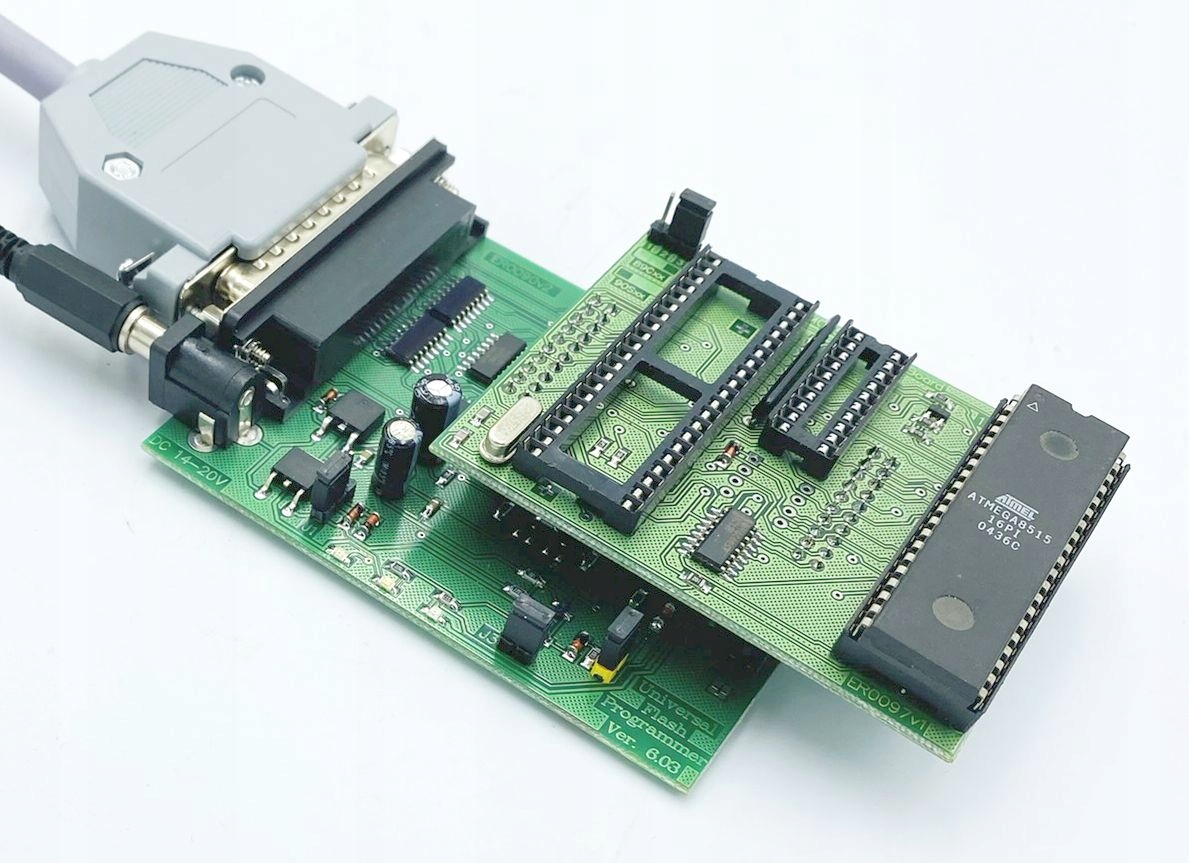

Przedmiotem sprzedaży jest sam adapter. Programator i układ widoczny na zdjęciu powyżej jest prezentowany wyłącznie w celach poglądowych.
