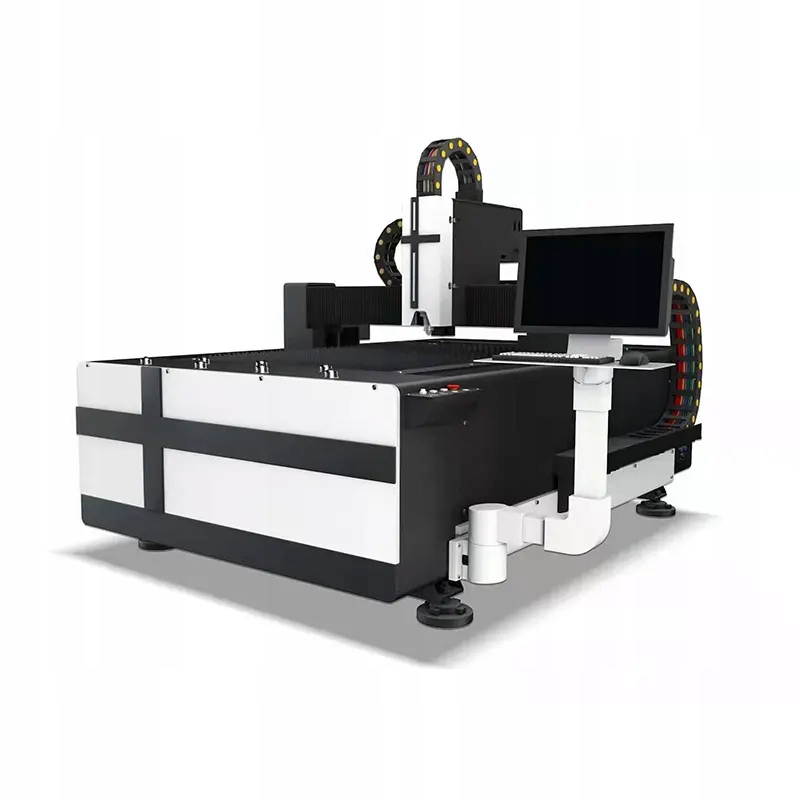

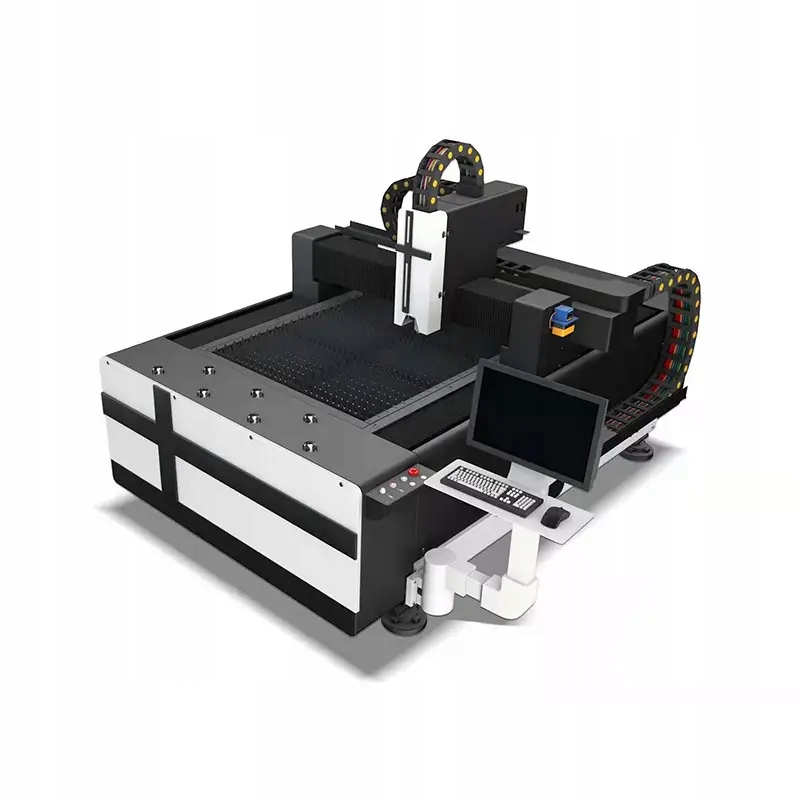

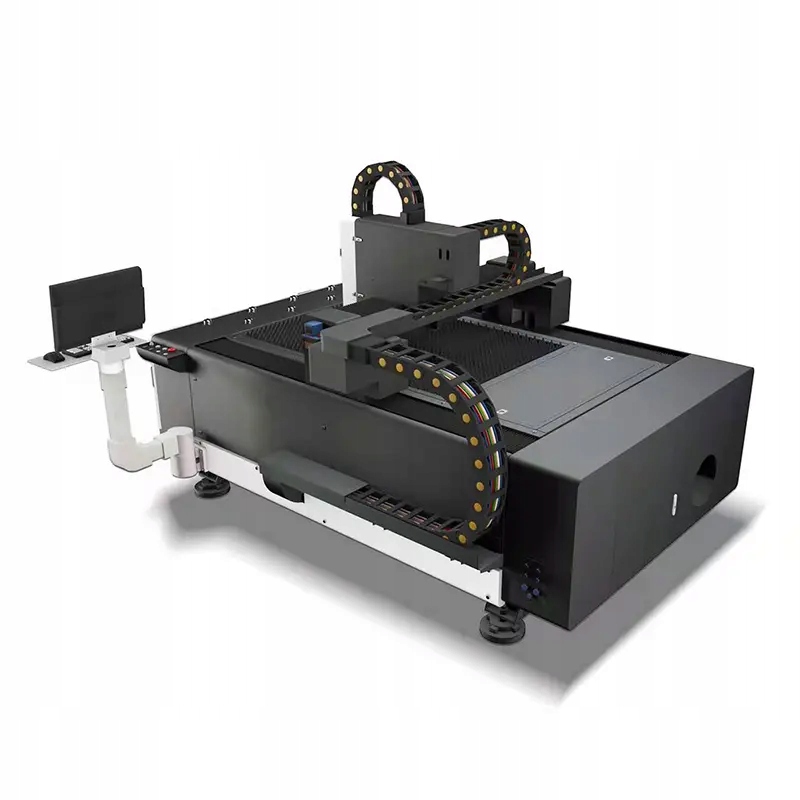

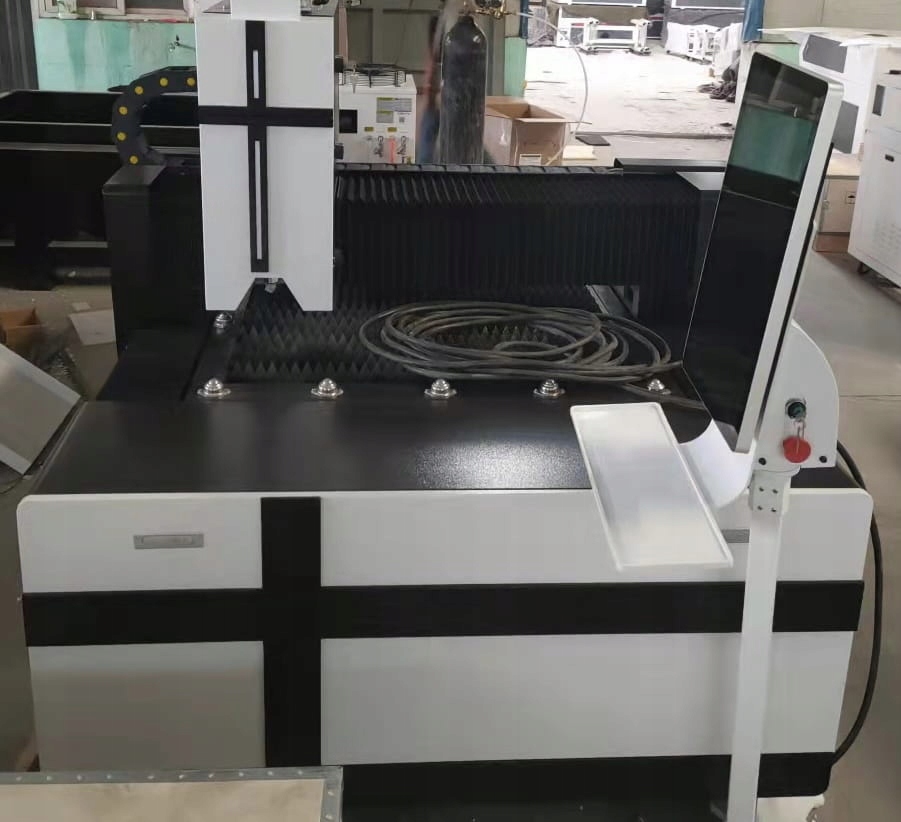

Станок для лазерной резки Raycus мощностью 1500 Вт

 Światłowodowe wycinarki laserowe to nowoczesne urządzenia które wyróżniają się licznymi zaletami. Technologia fiber pozwala na cięcie blach i innych materiałów o różnej grubości, od tych bardzo cienkich aż po te sięgające 12mm szerokości (w przypadku lasera o mocy 1000W). Długość fali w laserze fiber liczy 1,064 mikrometra. Właściwości te wpływają na intensywność, która jest 100 razy większa niż w przypadku urządzeń CO2 o podobnej mocy.

Dzięki zastosowaniu lasera fiber, krawędź cięcia jest gładka i pozostaje bez zadziorów - w związku z tym dodatkowa obróbka krawędzi jest zbędna, co pozwala zaoszczędzić czas. Urządzenie wyposażone jest w profesjonalny system, który zapewnia stabilne i wiarygodne prowadzenie wiązki światła wraz z jej kontrolą. Wysoka jakość wykonania generatora wiązki laserowej gwarantuje jego żywotność do ponad 100000 godzin.

DO NAJWIĘKSZYCH ZALET LASERA NALEŻY

• bezawaryjny światłowód
• brak zużywających się elementów
• wysoka sprawność energetyczna - 100000h pracy
• uniwersalne zastosowanie (blachy specjalne, stal czarna i nierdzewna, miedź, mosiądz, aluminium, tytan)  Wyposażenie standardowe wycinarki laserowej obejmuje: Głowna konstrukcja maszyny: • Rezonator: Raycus 1500 W• Wiązka laserowa: Raycus• Interfejs: Raycus• Chiller (chłodnica): S&A• Głowica tnąca: Raytools• Pojemnościowy pomiar wysokości: BCS100• CNC system sterowania ze sprzężeniem zwrotnym: FSCUT2000E• Przekładnie planetarne: Shimpo• Listwy zębate: YYC• Silniki serwo: Fuji / YASKAWA• Prowadnice liniowe: HIWIN• Zawory wysokociśnieniowe: Burkert• Zawory proporcjonalne: SMC• Komponenty elektryczne: Schneider• System automatycznego smarowania: Xunrun• Automatyczna konsola gazowa (tlen): SMCParametry techniczne:
• Maksymalna wielkość arkusza: 1300 mm x 900 mm
• Dokładność pozycjonowania osi X i Y: ±0.02 mm/m
• Powtarzalna dokładność pozycjonowania osi X i Y: ±0.03 mm
• Maksymalna prędkość: 80000 mm/min
• Przyśpieszenie maksymalne: 1.0 G
• Moc: 1,5 KW
• Zapotrzebowanie na energię: 20 kW
• Marka źródła: Raycus
• Zasilanie: ~3×400 V 50 Hz
• Klasa ochronności: IP54
• Waga: 800 kgGrubość cięcia
• Stal czarna: maksymalna 12.0 mm
• Stal nierdzewna: maksymalna 7.0 mm
• Aluminium: maksymalna 5.0 mm
• Mosiądz: grubość zalecana 2.0 mm, grubość maksymalna 3.0 mmKonstrukcja maszyny:

konstrukcja maszyny opiera się na wykorzystaniu profili stalowych o grubości 6mm, które zostały złączone w spawanej konstrukcji o wadze 950kg. Taka budowa zapewnia nie tylko wysoką sztywność, ale również odporność na deformacje i skręcanie. Dzięki temu maszyna jest bardzo stabilna i precyzyjna, co jest niezwykle ważne przy pracy z dużymi obciążeniami.

Maszyna posiada również spawane masywne nogi, co dodatkowo zwiększa jej stabilność. Japońskie serwo napędy, które są oparte na masywnych prowadnicach liniowych oraz listwach i kołach zębatych, zapewniają dużą szybkość ruchów głowicy przy jednoczesnym zachowaniu wysokiej precyzji pozycjonowania.

Brama przesuwana, kluczowy element maszyny, została wykonana z sezonowanego aluminium lotniczego o dużej sztywności, niewielkiej masie, odporności na korozję i utlenianie oraz dobrze podatnej na obróbkę skrawaniem. Dzięki temu brama jest bardzo trwała i wytrzymała na działanie czynników zewnętrznych.

Portal maszyny, czyli belka poprzeczna, również została wykonana z aluminium lotniczego, co zapewnia nie tylko dużą sztywność, ale również niską wagę. Belka ta jest mocowana na korpusie głównym i wyposażona w wysokiej jakości prowadnice liniowe, listwy zębate oraz suport głowicy wraz z kompletnym systemem napędowym. Dzięki precyzyjnemu ustawieniu belki za pomocą laserowych systemów pomiarowych, maszyna działa bardzo precyzyjnie i dokładnie.

Bez ręcznego ustawiania ostrości. Oprogramowanie automatycznie dostosowuje soczewkę ogniskującą do realizacji automatycznych perforowanych i tnących płyt o różnej grubości. Szybkość automatycznej regulacji ostrości jest dziesięciokrotnie większa od ręcznej regulacji.

Zakres regulacji -10 mm ~ + 10 mm, precyzja 0,01 mm, nadaje się do różnych typów płytek 0 ~ 10 mm.

Długa żywotność. Soczewki kolimatorowe i soczewki skupiające mają radiator chłodzący wodę, co obniża temperaturę głowicy tnącej, aby wydłużyć żywotność głowicy tnącej.

Panel sterowniczy:

korzystanie z wycinarki laserowej Fiber Laser zapewnia panel sterowania, na który składają się ekran, mysz i klawiatura. Komputer posiada system Windows 10 oraz oprogramowanie FSCUT2000E.

Głowica laserowa RAYTOOLS z automatycznym focusem:

seria BM 111 to głowica z automatycznym ogniskowaniem, które zostały wydane przez szwajcarską firmę RAYTOOLS AG w .

Produkt ma wbudowaną jednostkę napędową silnika poprzez liniowy przetwornik, a soczewka skupiająca może automatycznie zmienić położenie.

Użytkownik może ustawiać ogniskową w sposób ciągły przez program, aby wykonać szybkie przebijanie grubych arkuszy lub innych różnych grubości i arkuszy materiału.

Sensor wysokości:

wycinarka laserowa wyposażona jest w pojemnościowy sensor wysokości głowicy tnącej. Jest to elementy niezwykle ważny w procesie cięcia i utrzymywania odpowiedniej odległości od końcówki dyszy do ciętego materiału. Spełnia on również podstawową ochronę antykolizyjną.

Oferowane przez nas urządzenie wyposażone jest w sensor wysokości.

Kontroler bezprzewodowy:

sterowanie głowicą lasera zapewnia bezprzewodowy kontroler.

Montaż i uruchomienie urządzenia, szkolenie z obsługi:

zapewniamy pełne wsparcie techniczne:

W ramach szkolenia nasi technicy zapewniają montaż i szkolenie u klienta. W tym czasie przeprowadzane są wszystkie testy jak również poruszamy każdy aspekt związany z obsługą sterowania, przygotowywaniem rysunków, doborem parametrów cięcia. Szkolenie połączone jest z bieżącym cięciem elementów wskazanych przez klienta.

Gwarancja:

• 2 lat na całe urządzenie z wyjątkiem materiałów eksploatacyjnych i uszkodzeń mechanicznych.

• Serwis gwarancyjny i pogwarancyjny

Wsparcie techniczne.
