Компьютер Z80 для самостоятельной сборки. Клон CA80.

Klon CA80.

Przedstawiam komputer zgodny programowo z najlepszym polskim komputerem edukacyjnym lat osiemdziesiątych i dziewięćdziesiątych dwudziestego wieku - CA80. Nie jest to oryginał ani replika lecz całkiem nowa konstrukcja, wykorzystująca wszystkie możliwe cechy pierwowzoru. Zachowałem numerację elementów oraz nazwy modułów w celu ułatwienia korzystania z oryginalnej dokumentacji. Wszystkie programy napisane dla CA80 zgodnie z zaleceniami Pana Stanisława Gardynika powinny działać.

Jest to zestaw elementów do samodzielnego montażu. Na płytki drukowane naniesiony jest schemat montażowy, więc rozmieszczenie elementów nie powinno być kłopotliwe. Do lutowania nie nadaje się lutownica transformatorowa!!!

Procesor (Z80), porty wejścia-wyjścia (NEC82C55), licznik-zegar (Z80CTC) oraz EEPROM (AT28C64) pochodzą z demontażu i są kupione w Chinach. Wszystkie zostały sprawdzone na testowym egzemplarzu. Pozostałe elementy są nowe i pochodzą z różnych źródeł.

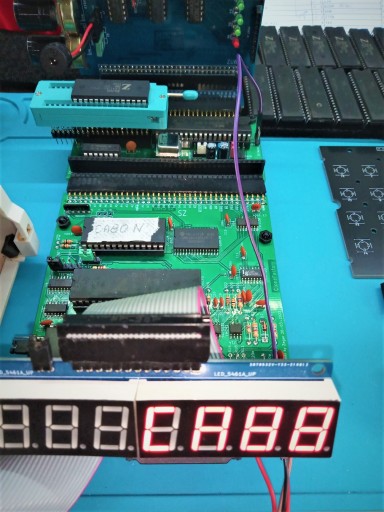

Zdjęcia przedstawiają kupowany przedmiot oraz zmontowany egzemplarz testowy. Kupujesz zestaw elementów z płytkami drukowanymi.

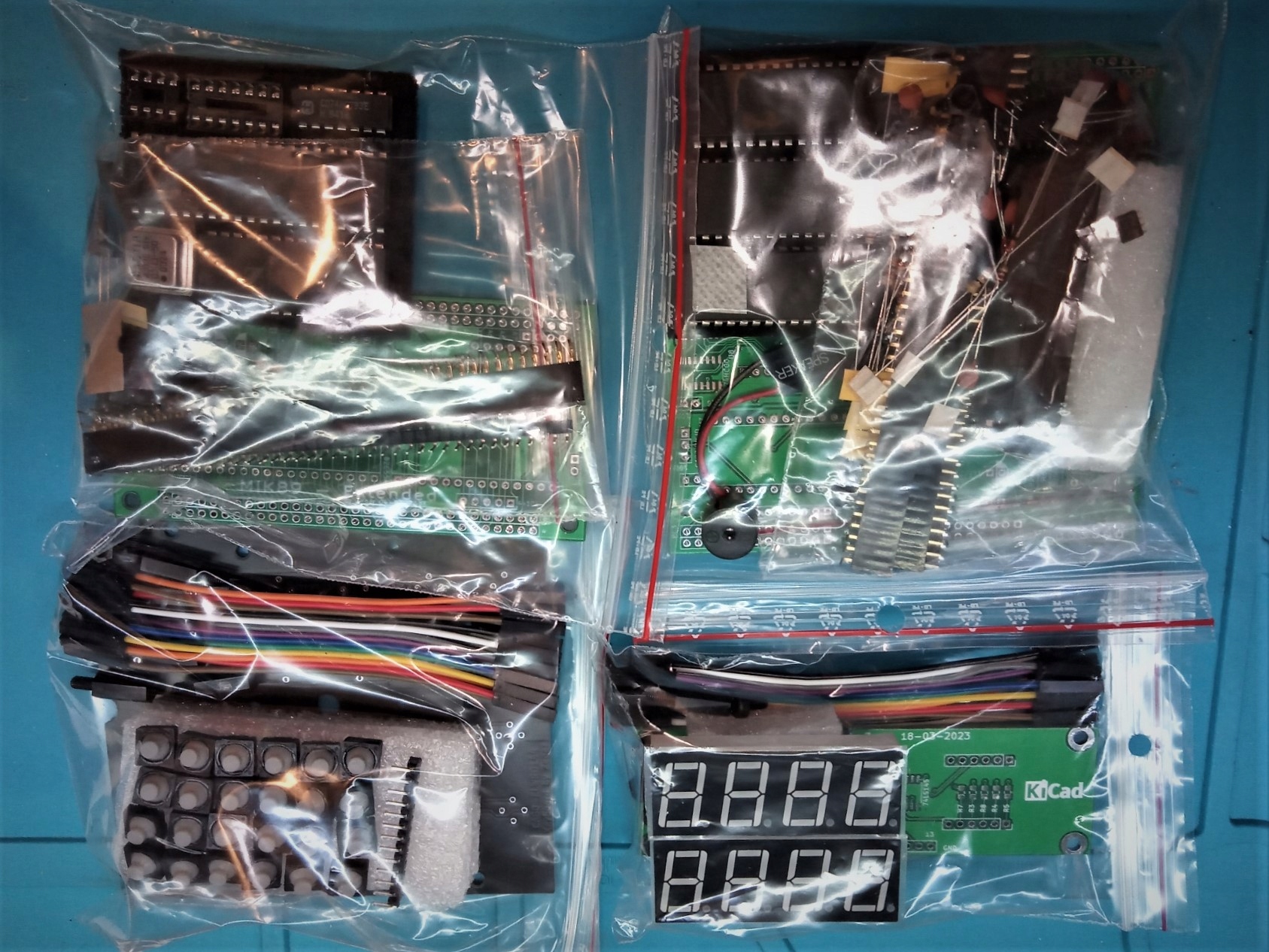

Zestaw jest spakowany jako cztery moduły:

• CA80-mini,
• MIK89-Extended,
• CA80-display
• ELWRO144-kbd.

CA80-mini.

Jest to odpowiednik MIK90 zmodyfikowany tak, by działało oprogramowanie dla MIK290.

MIK89-Extended.

To odpowiednik MIK89 rozszerzony o złącze ZU64, generator CLK, dzielnik częstotliwości dla NMI oraz układ RESET (R9 - C5). Może być użyty w oryginalnym "starym" CA80 przez złącze ZS.

CA80-display.

CA80-display to uproszczona konstrukcja podobna do oryginalnych z MIK05. Zamiast tranzystorów zastosowałem 74HC240. Wszystkie elementy (oprócz wyświetlaczy) są SMD, co umożliwiło miniaturyzację płytki. Rezystory i kondensatory są wystarczająco duże (0805), by polutować je ręcznie. W zestawie są zielone wyświetlacze.

ELWRO144-kbd.

Płytka klawiatury pasuje do obudowy kalkulatora ELWRO144. Przed montażem należy dobrze się jej przyjrzeć, bo jest uniwersalna. W zależności od sposobu wlutowania mikroprzełączników będzie zgodna ze "starą" lub "nową" wersją CA80. Do "mini" lutujemy pionowo i wykorzystujemy górne złącze ZK. Switch-e są "gumowe", co zapewnia cichą i wygodną pracę klawiatury. Na płytce są oznaczenia klawiszy, więc można jej używać również bez obudowy.

Dokumentacja.

Więcej szczegółów na:

1. https://klonca80.blogspot.com/2022/12/uruchamiamy-ca80-mini-czesc-pierwsza.html
2. https://github.com/ZegarNotAvailable/KlonCA80
