Видео -интерком VideoDomophone Intercom Orno 4,3 "ворота + ворота + крыша

WIDEODOMOFON VIDEODOMOFON DOMOFON ORNO 4,3" FURTKA + BRAMA + DASZEK

MODEL: VIBELL LIRA VI-VID-RO-1077

➡️ GŁÓWNE CECHY PRODUKTU:

⭐ prosty i wygodny w obsłudze zestaw wideodomofonowy umożliwiający prowadzenie rozmowy z osobą przy wejściu i jednoczesną jej obserwację

⭐ ultra płaski, bezsłuchawkowy wyświetlacz 4,3" TFT LCD, dotykowe przyciski monitora

⭐ sterowanie elektrozaczepem w furtce / drzwiach i bramą

⭐ 16 dźwięków dzwonka do wyboru, 10-stopniowa regulacja głośności dzwonka

⭐ płynna regulacja parametrów monitora: głośności dzwonka i rozmowy, jasności i koloru

⭐ panel zewnętrzny do montażu natynkowego wykonany z aluminium posiada dyskretną kamerę o kącie widzenia w poziomie wynoszącym 68°

⭐ kamera działa w trybie dzień i noc, dzięki diodom IR o zasięgu 1m i umożliwia widzenie otoczenia nawet przy braku światła

⭐ panel zewnętrzny zabezpieczony przed drobinami i wilgocią (IP44), z własnym daszkiem chroniącym urządzenie przed ciągłymi opadami i działaniem wody.

⭐ możliwość rozbudowy zestawu o 1 dodatkowy panel zewnętrzny

➡️ ZESTAW ZAWIERA

• Monitor - 1 szt.
• Panel zewnętrzny - 1 szt.
• Daszek ochronny do panelu zewnętrznego - 1 szt.
• Zasilacz wtyczkowy 12VDC - 1 szt.
• Wtyczki podłączeniowe - 1 komplet
• Instrukcja w języku polskim
• Karta gwarancyjna

Jeśli istnieje potrzeba montażu zasilacza na szynę DIN w rozdzielni, można znaleźć w naszej ofercie i zakupić taki zasilacz: model OR-PSU-1643

➡️ MONITOR

• Monitor wyposażony w nowoczesny płaski ekran LCD 4,3".

• Posiada szereg intuicyjnych, dotykowych przycisków, umożliwiających łatwe sterowanie.

• Płynna regulacja parametrów monitora: głośności dzwonka i rozmowy, jasności i koloru

• 16 różnych melodii do wyboru, 10-stopniowa regulacja głośności dzwonka

• Funkcja otwierania elektrozaczepu w furtce / drzwiach oraz sterowania bramą.

• Dodatkowo monitor jest wyposażony w funkcję podglądu tego co dzieje się w polu obserwacji kamery oraz tryb "nie przeszkadzać"

• Funkcjonalny i prosty w obsłudze, posiada przejrzyste menu, podstawowe funkcje i sterowanie odpowiednie nawet dla osób starszych.

➡️ BUDOWA MONITORA

1 - Monitoring (Funkcja Podglądu)

2 - Ustawienia

3 - Zwolnienie elektrozaczepu

4 - Otwieranie bramy

5 - Rozmowa

➡️  PARAMETRY TECHNICZNE MONITORA:

• ekran: 4,3" LCD
• rozdzielczość: 480(RGB) x 272
• standard: PAL
• funkcje: rozmowa, monitoring, sterowanie elektrozaczepem i bramą, regulacja parametrów monitora oraz głośności, tryb "nie przeszkadzać"
• ilość melodii: 16
• poziom głośności: <80dB (rozmowa), <70dB (dzwonek)
• czas rozmowy: 120 sek. (+/- 10%)
• czas monitoringu: 40 sek. (+/- 10%)
• sterowanie bramą: tak, styk bezpotencjałowy
• temperatura pracy: -10 st. C ... +40 st. C
• montaż: natynkowy
• materiał: ABS
• zasilanie: 12VDC / 1,5A
• pobór prądu: <1W (czuwanie), <12W (praca)
• wymiary: 133 x 103 x 19 mm
• waga netto: 0,182 kg

➡️ PANEL ZEWNĘTRZNY Z KAMERĄ:

• Panel zewnętrzny – wideokaseta, czyli dyskretny i estetycznie wykonany panel w kolorze srebrnym, mieszczący kamerę o kącie widzenia w poziomie wynoszącym 68°.

• Zabezpieczony przed drobinami i wilgocią (IP44), z własnym daszkiem chroniącym urządzenie przed ciągłymi opadami i działaniem wody.

• Podświetlanie w nocy super jasnymi diodami IR - kamera działa w trybie dzień i noc, dzięki diodom IR o zasięgu 1m i umożliwia widzenie otoczenia nawet przy braku światła.

• Panel zewnętrzny wykonany z aluminium i daszek z tworzywa sztucznego, odporny na uszkodzenia siłowe / mechaniczne.

• Panel wejścia wyposażony jest też w prosty przycisk wywołania, głośnik oraz tabliczkę na nazwisko.

➡️ BUDOWA PANELU ZEWNĘTRZNEGO

1 - Mikrofon

2 - Kamera

3 - Miejsce na nazwisko

4 - Przycisk wywołania

5 - Głośnik

➡️ PARAMETRY TECHNICZNE PANELU ZEWNĘTRZNEGO

• kamera CMOS
• kąt widzenia kamery: 48 st. (pion), 68 st. (poziom)
• rozdzielczość: 700 TVL
• oświetlenie podczerwienią - widzenie nocne (4 diody IR) - zasięg 1m
• sterowanie elektrozaczepem: 12VDC, max. 500 mA
• montaż natynkowy
• stopień ochrony: IP44
• materiał: metal, ABS
• temperatura pracy: -10 st. C ...+40 st. C
• zasilanie: od monitora 12VDC
• wymiary: 65 x 143 x 41 mm
• waga netto: 0,244 kg

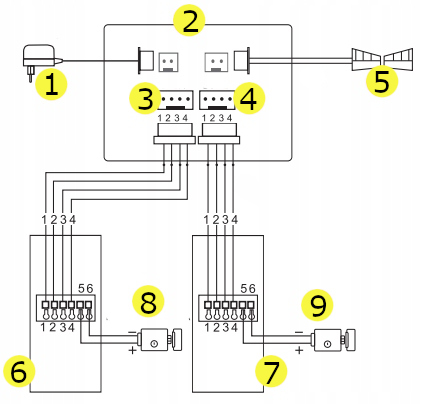

➡️ PRZYKŁADOWY SCHEMAT PODŁĄCZENIA

LEGENDA:

1 - Zasilacz 12V DC

2 - Monitor

3 - Drzwi nr 1

4 - Drzwi nr 2

5 - Sterowanie bramą automatyczną

6 - Panel zewnętrzny nr 1

7 - Panel zewnętrzny nr 2 (brak w zestawie)

8 - Elektrozaczep 12VDC, max. 500mA (brak w zestawie)

PRZEWODY:

1 - Przewód audio (AUDIO)

2 - Uziemienie (GND)

3 - Przewód wideo (VIDEO)

4 - Zasilanie (VCC)

➡️ PARAMETRY TECHNICZNE ZESTAWU

• typ: jednorodzinny, przewodowy
• ilość przewodów: 4+2
• system łączenia: 4-żyłowy
• liczba paneli zewnętrznych: 1
• liczba monitorów: 1
• możliwość rozbudowy do max. liczby paneli zewnętrznych: 2
• sterowanie bramą automatyczną: tak
• sterowanie elektrozaczepem: tak
• zasilanie elektrozaczepu: z panelu zewnętrznego
• zasilanie: zasilacz sieciowy

➡️ MOŻLIWOŚCI ROZBUDOWY ZESTAWU O DODATKOWE ELEMENTY

Zestaw można rozbudować o dodatkowe elementy dostępne w naszej ofercie:

• Panel zewnętrzny: VI-VID-RO-1077KV
• Zasilacz na szynę DIN: ORNO OR-PSU-1643
• Elektrozaczep
• Kaseta / Szyld do elektrozaczepu

➡️ CZĘSTE PYTANIA I ODPOWIEDZI

1. Jaki przewód muszę zastosować do połączenia monitora z panelem zewnętrznym?

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 15m - zalecany przewód xzTKMXpw 3x2x0,5mm2
• od 15m do 50m - zalecany przewód xzTKMXpw 3x2x0,8mm2

Całkowita długość instalacji nie powinna przekroczyć 50 metrów.

2. Jaki przewód muszę zastosować do połączenia panelu zewnętrznego z elektrozaczepem?

Przewód łączący elektrozaczep z kasetą zewnętrzną powinien być min. 2x1mm2

3. Czy panel zewnętrzny może być narażone na deszcz i śnieg?

Tak, urządzenie posiada wysoki współczynnik woodoporności IP44, dzięki czemu może być narażone na czynniki atmosferyczne.

4. Czy mogę zastosować zasilacz na szynę DIN / TH ?

Tak, można zastosować taki zasilacz o odpowiednich parametrach. W naszej ofercie można znaleźć zasilacz odpowiedni do tego wideodomofonu pod symbolem: OR-PSU-1643

5. Czy elektrozaczep wymaga dodatkowego zasilania?

Nie, elektrozaczep o napięciu stałym i poborze prądu nie większym niż 500mA nie wymaga dodatkowego zasilania.

Polecamy nasze elektrozaczepy:

• OR-EZ-4033 Elektrozaczep niskoprądowy symetryczny, bez pamięci, bez blokady
• OR-EZ-4031 Elektrozaczep niskoprądowy symetryczny, z blokadą
• OR-EZ-4030 Elektrozaczep niskoprądowy symetryczny, z pamięcią
• OR-EZ-4032 Elektrozaczep niskoprądowy symetryczny, z pamięcią i blokadą

6. Czy do tego wideodomofonu mogę podłączyć przycisk wyjścia/wejścia?

Tak, przycisk wyjścia podłącza się do elektrozaczepu i można dzięki niemu otworzyć furtkę / drzwi np. z wewnątrz posesji.

Polecamy nasze przyciski wyjścia:

• OR-ZS-813 Natynkowy, obudowa aluminiowa
• OR-ZS-814 Natynkowy, obudowa aluminiowa, podświetlany przycisk
• OR-ZS-819 Natynkowy, obudowa z tworzywa sztucznego
