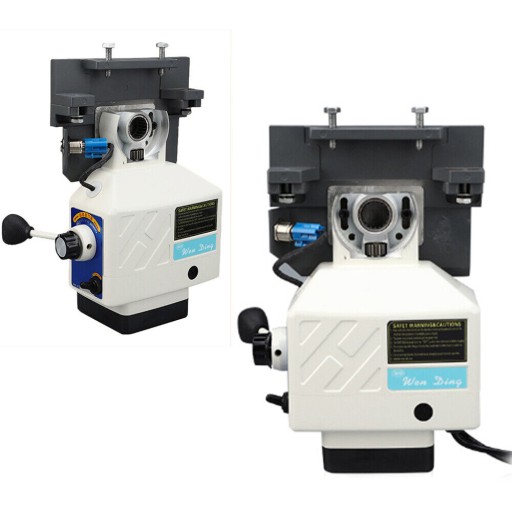

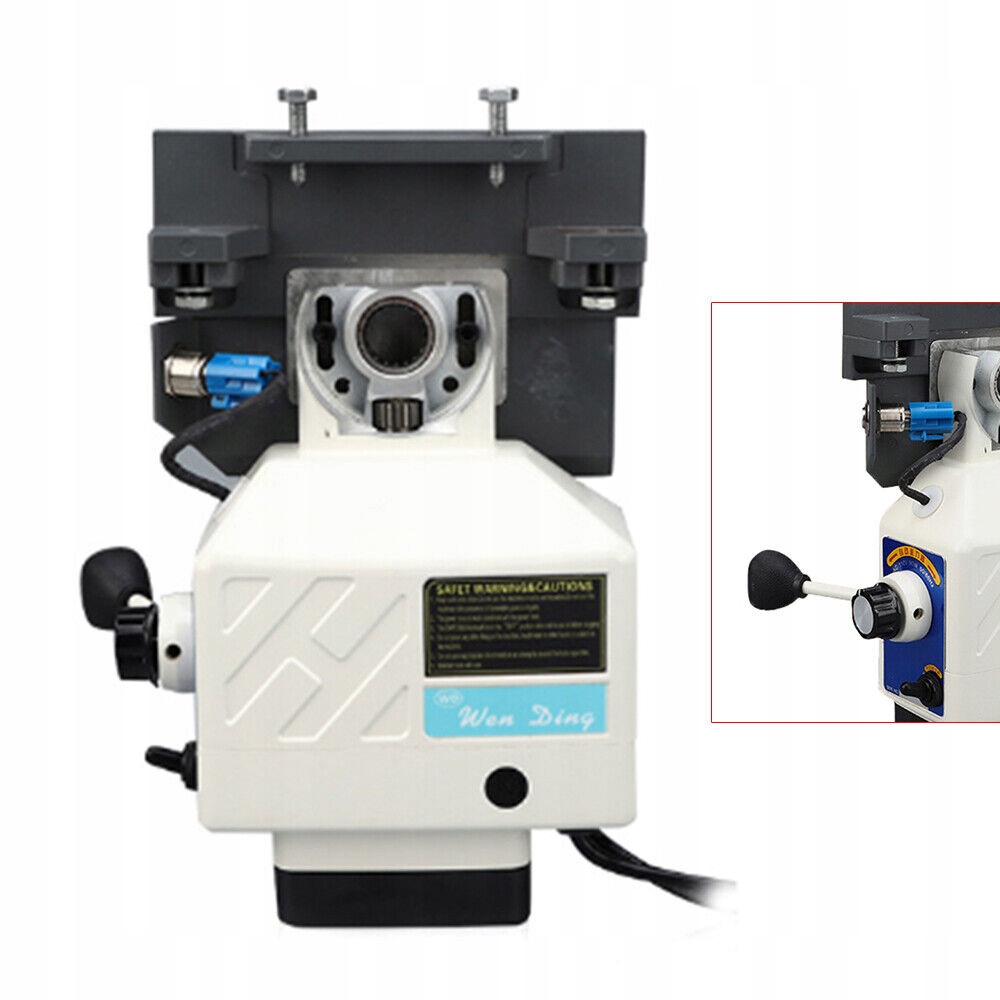

ВЕРТИКАЛЬНО-ФРЕЗЕРНЫЙ СТАНОК АВТОМАТИЧЕСКАЯ ПОДАЧА ПО ОСИ X

Opis

• AL-310 Horyzontal Cutter
• Cicha zmiana kierunku
• Łatwa operacja
• Dłuższa oczekiwana długość życia
• Lepsza gładkość powierzchni
• Mały rozmiar, łatwa instalacja
• Doskonała kontrola prędkości w całym zakresie
• Funkcja joga działa za dowolną szybkością paszową
• Pasze stołu elektrycznego nie wibruje ani nie zmęczy się przy niskich prędkościach
• Pokrętło kontroli kierunku, łatwe w obsłudze
• Funkcja bezpieczeństwa w celu ochrony przekładni transmisyjnych i komponentów elektronicznych

Specyfikacje

• Moc hosta: 95 W
• Zakres prędkości: 0-190
• Ograniczenie prędkości: 200 obr / min
• Limit momentu obrotowego: 450 cali
• Waga: 6 kg
• Materiał: aluminium
• Wymagania mocy: AC-220V 50 Hz
• Wtyczka Power: British Sty

Uwagi instalacyjne:

1. Umieść stały wspornik na stole roboczym, umieść pierścień łożyska stołowego na śrubie wrzecionowej, a następnie ustaw stolik podawania na stałym wsporniku i wyjmij skrzynię biegów.

2. Utrzymaj wałek napędowy środkowym jedną ręką. Użyj drugiej ręki, aby ustawić koła zębate na śrubie wału. Następnie sprawdź, czy szczelina między przekładniami wynosi od 0,1 do 0,2 mm.

3. Jeśli szczelina jest zbyt duża, dodaj przekładki (1,0T, 0,25T, 0,1 t). Powtarzaj kroki 2-3, aż do osiągnięcia zadowalającej rozgrywki.

4. Dokręć uchwyt, aby rozpocząć regulację klawisza równoległego rękawa i koła zębatego stożkowego. Lekko przekręć uchwyt, aby poczuć, jeśli występuje jakiekolwiek zakłócenia między nimi. Jeśli tak, powtórz kroki 3-4, aby dodać więcej dystansów. Jeśli nie, przejdź do następnego kroku.

5. Wyjmij uchwyt, dodaj odpowiednią uszczelkę (φ43xφ33), wyreguluj szczelinę między pokrętłem a biegiem stożkowym i zablokuj ją pierścieniem mocującym.

6. Dostosuj i dokręć uchwyt, lekko obracając uchwyt. Zwykle powinien być gładki bez zakłóceń.

7. Na koniec ustaw przełączniki przekładni i ogranicz przełączniki.

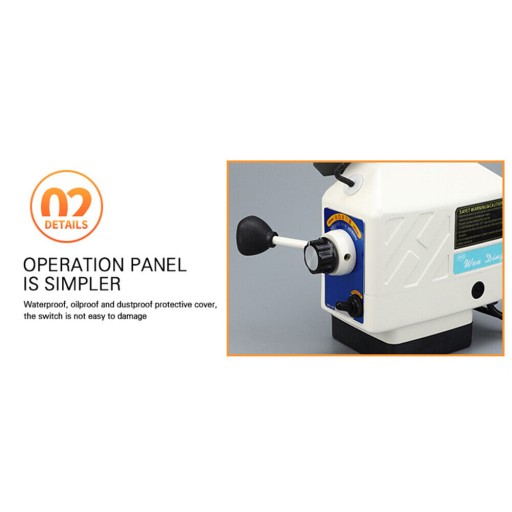

Funkcja:

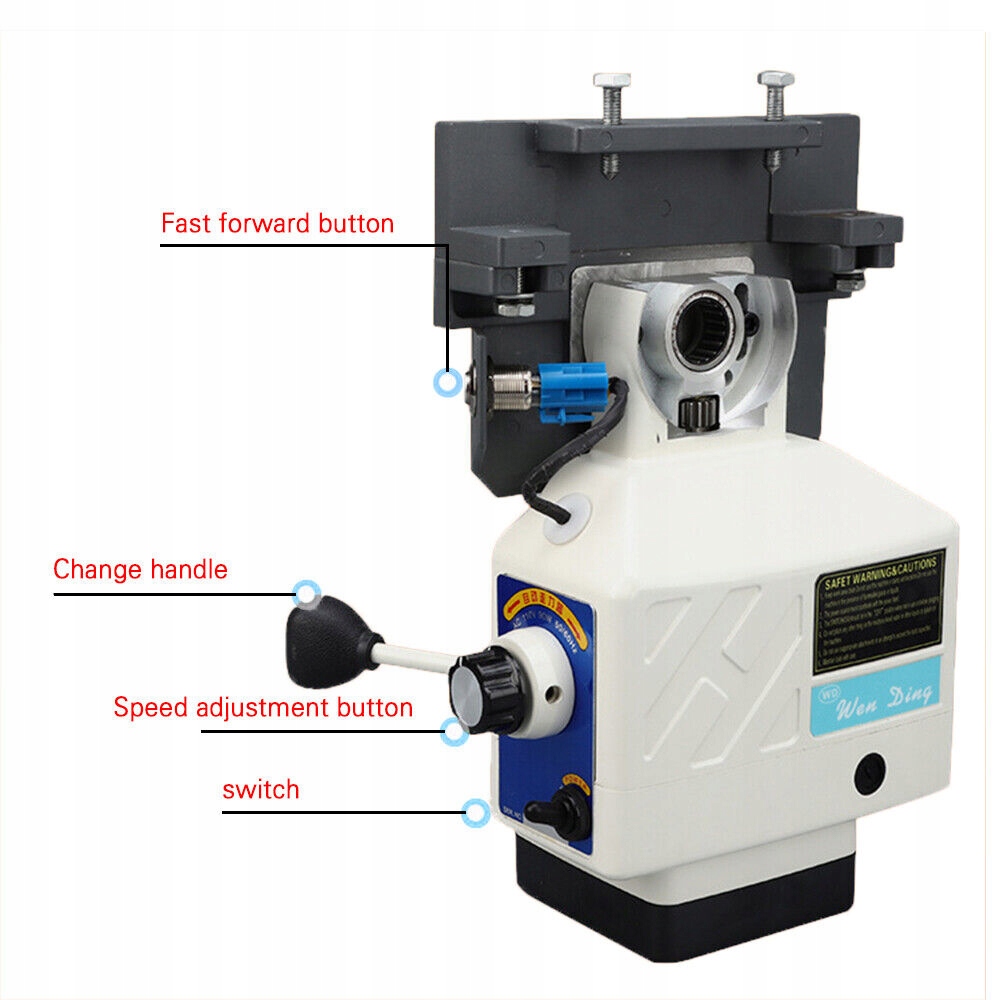

Przełącznik zasilania i przełącznik resetowania

• 1. Właściwy przełącznik zasilania jest „włączony”. Pozostawione zamknięte. Czerwone światło jest wyświetlane po włączeniu maszyny.
• 2. Czerwony okrągły przycisk po prawej to przełącznik resetowania. W przypadku przeciążenia maszyny przycisk resetowania, aby odciąć zasilanie. Operator musi zmniejszyć obciążenie cięcia, a następnie nacisnąć przełącznik resetowania, aby kontynuować operację.

Przycisk do przodu i szybki przycisk

1. Włącz pokrętło zasilania. Skręć w lewo na karmę w lewo i odwrotnie.

2. Środkowy przycisk to „szybki przycisk”. Jeśli przytrzymasz przycisk, narzędzie szybko przesunie się w lewo. Uwolnij, aby tabela podawania powróciła do normalnej prędkości.

Pokrętło prędkości

Prędkość można regulować zgodnie z wymaganiami operatora, od 0 do 9.

Mikro przełącznik

Zwykle przełącznik powinien znajdować się w pozycji „podawania”. Do ćwiczeń do joggingu po prostu przejdź do pozycji „0”. Trzymaj przełącznik, aż przejdzie do pożądanej pozycji.
