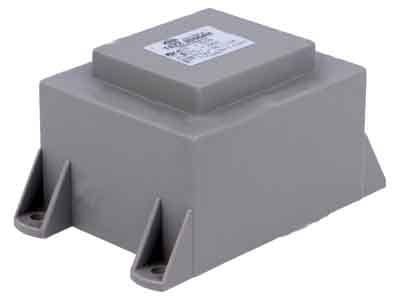

ТСЗЗ20-2Х9 Трансформатор литой 20ВА, 2Х9В

TSZZ20-2X9 Transform zalewany do druku 20VA, 2X9V

Seria transformatorów sieciowych wykonanych na rdzeniach kształtkowych EI w obudowach zalewanych żywicą, ze standardowym wyprowadzeniem końcówek do montażu na płytkach drukowanych. Powszechnie stosowane w elektronice profesjonalnej i amatorskiej. Służą do wbudowania w układach zasilających urządzeń elektronicznych i elektroenergetycznych. Dodatkowym ich atutem jest estetyczna obudowa stanowiąca atrakcyjną formę zewnętrzną, która pozwala na większą ochronę mechaniczną. Hermetyczne zalanie żywicą powoduje, iż są odporne na wilgoć i agresywne czynniki zewnętrzne i dlatego z powodzeniem mogą być stosowane na zewnątrz urządzeń i budynków. Produkowane w zakresie mocy: 0,5 - 100VA.

• stopień i klasa ochrony: IP00;
• klasa cieplna: ta 40B (dla temp. otoczenia 40 stopni C);
• zabezpieczenia: transformatory 0.5 do 2.5VA odporne na zwarcia
• Typ transformatora: zalewany
• Moc: 20VA
• Napięcie pierwotne: 230V AC
• Napięcie wtórne 1: 9V;
• Napięcie wtórne 2:9V
• Prąd wtórny 1: 1.1A; Prąd wtórny 1: 1.1A
• Montaż: do druku
• Wytrzymałość elektryczna izolacji: 4kV/60s
• Klasa szczelności: IP00
• Zgodność z normą: PN-EN61558-2-6
• Klasa cieplna: Ta40B

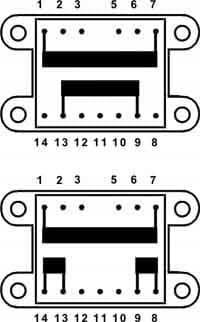

• Wyprowadzenia uzwojenia wtórnego: 8-9; 13-14
• Wyprowadzenia uzwojenia pierwotnego: 1-7
• Masa: 550g

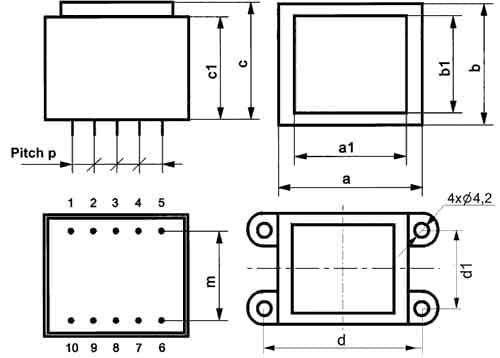

• Wymiary: (A) 59mm x (B) 50mm x (C) 42mm

Kod produktu: 0TSZZ20-2X9
