Kątomierz wyrównujący służy do określenia prawidłowej odległości od końcówki igły do osi ramienia.

Podczas wyrównywania wkładki pod kątem styczności za pomocą kątomierza wyrównującego, należy pamiętać, że próbujesz wyrównać wspornik (a zatem igłę), a nie korpus wkładu. Nie ma gwarancji, że wspornik jest idealnie wyrównany w korpusie wkładu, więc proste wyrównanie korpusu wkładu niekoniecznie da pożądany rezultat.

Ponadto wiele korpusów naboju ma nierównoległe boki, co sprawia, że styczne ustawienie korpusu naboju z liniami styczności na mierniku jest praktycznie niemożliwe.

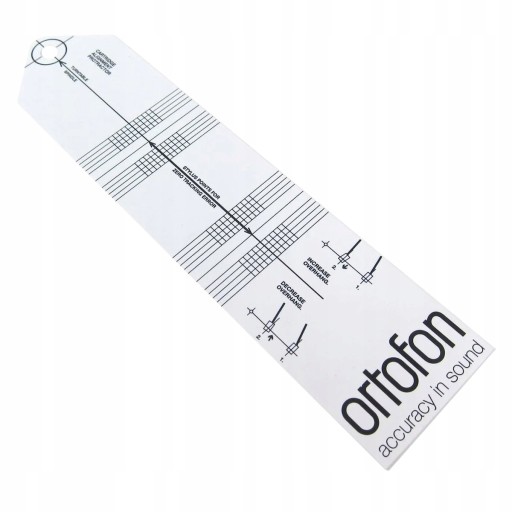

Kątomierz wyrównujący do szablonu na plastiku, na którym nadrukowany jest zerowy punkt i linie styczności, względem których należy ustawić wkład. Szablon nakłada się na wrzeciono gramofonu (umożliwia to wywiercony w szablonie otwór wielkości wrzeciona) i przystawia do talerza.

Wkład musi być wyregulowany, aż wspornik będzie równoległy do zestawu równoległych linii. I to powinno zostać osiągnięte dla obu wskazanych punktów. Gdy oś wzdłużna wkładu jest równoległa do linii poziomych, błąd śledzenia będzie minimalny.
