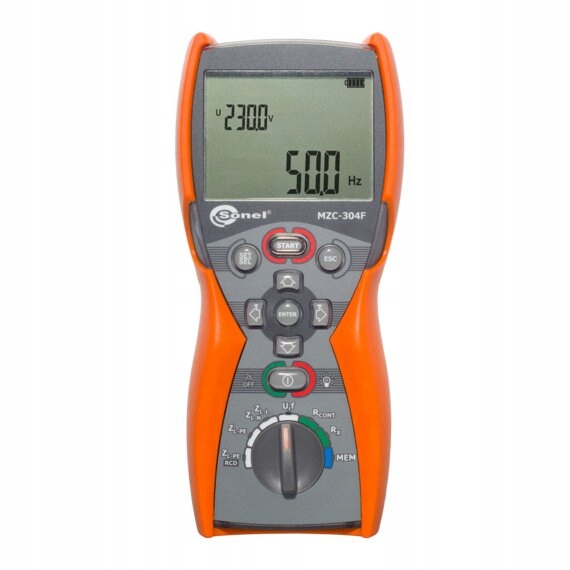

SONEL MZC-304F Miernik impedancji pętli zwarcia

Pomiar pętli zwarcia i nie tylko

Poznaj kompaktowy miernik impedancji pętli zwarcia Sonel MZC-304F o wielu funkcjach pomiarowych.

Prezentowany model należy do najmniejszych dostępnych na rynku przyrządów przeznaczonych do pomiarów impedancji pętli zwarcia w sieci 230/400 V oraz pomiarów ciągłości połączeń ochronnych i wyrównawczych. Miernik MZC-304F wykonuje pomiary pętli zwarcia z rozdzielczością 0,01 Ω, także w przypadku pomiarów w sieciach zabezpieczonych wyłącznikami RCD. Dzięki podświetlanej klawiaturze oraz wyświetlaczowi, z urządzenia można korzystać nawet przy słabym oświetleniu. Urządzenie posiada szczelną obudowę o stopniu ochrony IP67, która charakteryzuje się znakomitą odpornością i zapewnia sprawne działanie również przy niekorzystnych warunkach środowiskowych.

Urządzenie spełnia wymagania określone w normie PN-EN 61557.

Możliwości

• Pomiar impedancji pętli zwarcia z rozdzielczością 0,01 Ω
• Pomiar impedancji małym prądem w obwodach zabezpieczonych RCD ≥30 mA z rozdzielczością 0,01 Ω (zakres 180...270 V)
• Praca w sieciach o napięciach 220/380 V, 230 V/400 V, 240/415 V (zakres pracy 180...460 V)
• Zakres roboczy napięć: 180…270 V (dla ZL-PE i ZL-N) oraz 180…460 V (dla ZL-L).
• Maksymalny prąd pomiarowy: 7,6 A dla 230 V (3x10 ms), 13,3 A dla 400 V (3x10 ms).
• Częstotliwość robocza 45...65 Hz
• Wyliczanie prądu zwarciowego Ik.
• Pomiar przy zamienionych przewodach L i N.
• Wskazania rezystancji RS i reaktancji XS pętli zwarcia.
• Niskonapięciowy pomiar ciągłości i rezystancji obwodu

Cechy dodatkowe

• Elektroda dotykowa - szybkie sprawdzenie poprawności podłączenia przewodu PE.
• Pomiar napięć przemiennych 0...500 V.
• Pomiar częstotliwości 45,0...65,0 Hz.
• Pamięć 990 wyników, połączenie z PC przez Bluetooth.
• Zasilanie bateryjne (4 x LR6) lub akumulatorowe (4 x NiMH).

Zastosowanie

Przyrząd dedykowany dla personelu wykonującego pomiary w budynkach jedno- i wielorodzinnych, biurowcach, zakładach przemysłowych oraz wszystkich innych miejsc wyposażonych w instalację elektryczną niskiego napięcia. Ponadto miernik przeznaczony jest dla służb utrzymania ruchu na obiektach, gdzie prądy zwarciowe sięgają 4,4 kA (pomiary zgodnie z normą PN-EN 61557). MZC-304F to również świetne narzędzie do sprawdzenia obwodów, w których zastosowano ochronę dodatkową w postaci wyłączników różnicowo-prądowych.

Akcesoria w zestawie:

• SONEL WS-05 Adapter pomiarowy (wtyk kątowy UNI-Schuko) - x1
• SONEL Przewód 1,2 m żółty 1 kV (wtyki bananowe) - x1
• SONEL Przewód 1,2 m czerwony 1 kV (wtyki bananowe) - x1
• SONEL Przewód 1,2 m niebieski 1 kV (wtyki bananowe) - x1
• SONEL K-02 Krokodylek żółty 1 kV 20 A - x1
• SONEL Sonda ostrzowa czerwona 1 kV (gniazdo bananowe) - x1
• SONEL Sonda ostrzowa niebieska 1 kV (gniazdo bananowe) - x1
• SONEL Bateria alkaliczna AA LR06 (15A) 1,5 V - x4
• SONEL M-6 Futerał - x1
• SONEL M-1 Szelki do miernika - x1
• SONEL Uchwyt - zawieszka do obudowy typu M-1 - x1
• SONEL Certyfikat kalibracji - x1
