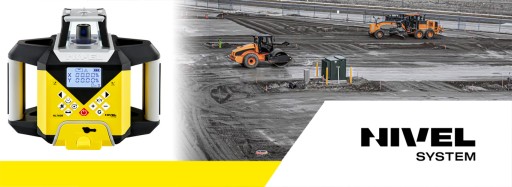

Niwelator laserowy rotacyjny Nivel System NL740R Digital + statyw SJJ1 i łata LS-24

Wielozadaniowy, precyzyjny laser obrotowy dalekiego zasięgu z autowpasowaniem i cyfrowymi spadkami

• Wszechstronność i nowoczesność - prace w pionie i poziomie, także ze spadkiem w 2 osiach, współpraca z systemami sterowania maszyn, zasięg 700 m

• Automatyzacja procesu niwelacji – automatyczne wyszukanie kierunku/wpasowanie w spadek, numeryczne wyznaczenie różnicy wysokości, cyfrowe spadki

• Intuicyjna obsługa - czytelne MENU, duży wyświetlacz, zdalne sterowania radiowe

• Wysoka precyzja pomiarów - rzędu 0,72mm/10m

• Bezpieczne użytkowanie na lata - pewna, sprawdzona konstrukcja (IP65)

• Wydajne zasilanie - uniwersalny akumulator Nivel Li-ion 5000mAh

Niwelator budowlany Nivel System NL740R DIGITAL to wszechstronne i wielofunkcyjne narzędzie do realizacji prac budowlanych. Dedykowany jest do prac na otwartych przestrzeniach, jak i wewnątrz pomieszczeń. Został wyposażony w czerwoną wiązkę laserową. Niwelator wyznacza płaszczyznę poziomą (z możliwością pochylenia cyfrowo w 2 osiach), pionową, a zastosowany pionownik laserowy określa pion lub kąty proste. Sprzęt wyposażony został w system automatycznego wpasowania wiązki laserowej. Dzięki tej funkcji w łatwy sposób można ustawić spadki (prace poziome) czy wyszukać kierunek (prace pionowe). NL740R DIGITAL oferowany jest standardowo z czujnikiem, na którym różnice wysokości wyświetlane są cyfrowo. To w znacznie ułatwia i przyspiesza pomiary.

Najważniejsze cechy niwelatora Nivel System NL740R:

Wszystko widać gołym okiem – czerwony kolor lasera jest na tyle intensywny, że zrzutowana na płaszczyznę wiązka jest dobrze widzialna nawet z odległości kilkudziesięciu metrów od stanowiska. Generowana wiązka laserowa jest widzialna, wyświetlona na ścianie tworzy linię referencyjną dla prac poziomych lub pionowych.

Jeszcze większy zasięg działania – możliwość pracy na otwartej przestrzeni w odległości 700 m (średnica pracy lasera)

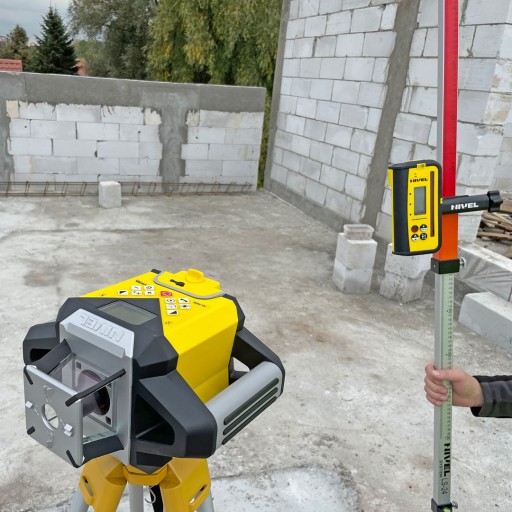

Wydajna niwelacja – możliwa dzięki funkcji automatycznego wpasowania i wyszukania spadku, cyfrowy czujnik laserowy z numerycznym wyznaczaniem różnicy wysokości (czujnik laserowy, cyfrowy) w znacznym stopniu usprawnia niwelację i podnosi jej dokładność (nie trzeba odczytywać wartości z łaty, wartość ta prezentowana jest na wyświetlaczu czujnika). Funkcja skanowania umożliwia zawężenie wyświetlanej wiązki w zadanym zakresie, w ten sposób uzyskujemy referencyjną linię lasera jedynie tam, gdzie przeprowadzamy prace.

Praca z płaszczyzną pochyloną – wiązka lasera może być pochylana w sposób cyfrowy w jednym lub dwóch kierunkach w zakresie ±10%, wyznaczanie spadków w terenie wykonywane jest cyfrowo i bez konieczności przeliczania wysokości poszczególnych stanowisk

Laser w każdą stronę – głowica emitująca płaszczyznę laserową w poziomie wyznacza dodatkowo laser liniowy, co ułatwia definiować płaszczyznę pod kątem prostym względem wyznaczonej linii

Szybkie samopoziomowanie – kompensator szybko i precyzyjnie poziomuje instrument, a alarm „poruszenia” niwelatora eliminuje wykonywanie błędnych pomiarów przy nieumyślnym potrąceniu czy rozpoziomowaniu. Po włączeniu sprzęt sam spoziomuje się i natychmiast gotowy jest do pracy

Dokładny i niezawodny – niwelator został wyposażony w elektroniczny kompensator, który skutecznie eliminuje drgania oraz zapewnia precyzyjne poziomowanie płaszczyzny laserowej. Elektroniczny kompensator, w porównaniu z magnetycznym, jest dokładniejszy. Jest to istotny czynnik przy wykonywaniu pomiarów budowlanych, gdzie teren może drgać wskutek pracy ciężkiego sprzętu. Dzięki eliminacji drgań uzyskujemy pewne i dokładne pomiary.

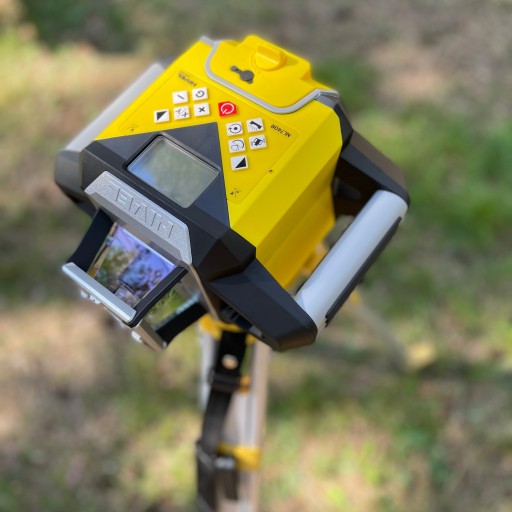

Intuicyjny panel sterowania – zarządzanie funkcjami, w tym wprowadzanie spadków, odbywa się cyfrowo. Funkcje automatycznego wyszukiwania za pośrednictwem czujnika z komunikacją radiową ustawi wiązkę referencyjną do założonego poziomu lub kierunku (punktu wyznaczonego przez czujnik laserowy).

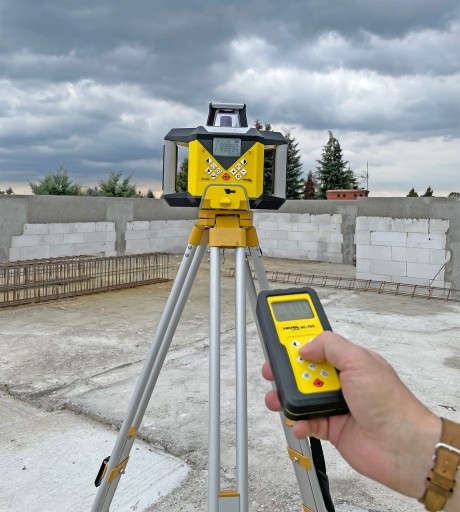

Zdalne sterowanie – parametry lasera można zmieniać za pomocą dostarczanego w standardowej konfiguracji pilota radiowego (zasięg 100m)

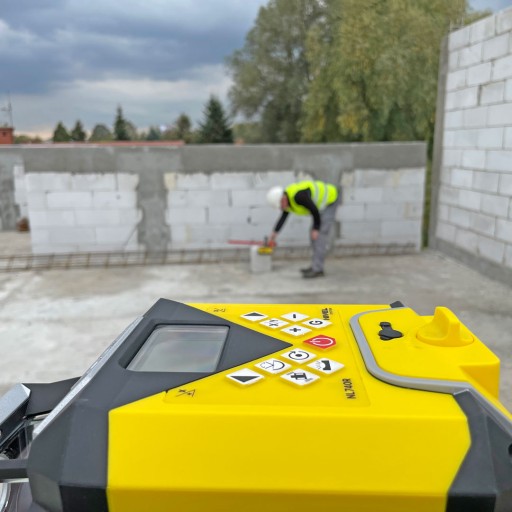

Jednoosobowa, prosta obsługa – do obsługi niwelatora i wyznaczania wysokości wystarczy tylko jedna osoba

Bogaty pakiet standardowy – niwelator wyposażony jest w praktyczne akcesoria wspierających prace (czujnik laserowy DIGITAL, uchwyt na łatę laserową, pilot, akumulatory, ładowarka, tarczka laserowa, kufer transportowy)

Praca w każdych warunkach – pancerna, wzmocniona metalowym korpusem obudowa, metalowa osłona głowicy laserowej, gumowe narożniki amortyzują i chronią laser przed uszkodzeniami wskutek uderzeń i wstrząsów, sprzęt odporny na działanie kurzu i wody (IP65)

Uniwersalne zastosowanie

• Sprzęt umożliwia pracę zarówno z wiązką poziomą, jak i pionową.
• Płaszczyzna może być pochylana cyfrowo (z panelu starowania lub pilota) w jednym lub dwóch kierunkach. Dzięki tej funkcji laser może być stosowany przy pracach tj.: wylewanie posadzek, niwelacja, przygotowanie powierzchni pod kostkę brukową, boisko, czy drogę zapewniając odprowadzenie wody zgodnie z zaprojektowanymi spadkami.
• Przy pracach konstrukcyjnych przydatnym staje się pionownik laserowy, który stanowi oś generowanej rotacyjnie płaszczyzny laserowej. Funkcjonalność ta zapewnia dokładne wpasowanie się lasera przy pracach prostopadłych, podczas przenoszenia punktów (pionownik wyświetlany jest do dołu i do góry jednocześnie).
• W przypadku prac na zewnątrz i przy dużych zasięgach stosowany jest czujnik laserowy zapewniający możliwość odbioru sygnału w zakresie 700 m (średnica pracy).
• Różne prędkości obrotów głowicy sprawiają, że sprzęt znajduje zastosowanie przy pracach instalacyjnych wewnątrz budynku, jak i przy sterowaniu maszynami, gdzie wymagane są wyższe prędkości (800 obr/min).

Lekki i trwały statyw SJJ1 na zaciski z głowicą płaską

Statyw to jeden z tych dodatków pomiarowych, który w 90% prac pomiarowych jest niezbędny do ich realizacji. Wybór odpowiedniego modelu „trójnogu” do rodzaju wykonywanych zadań to połowa sukcesu zawodowego.

• lekki i trwały – uniwersalny statyw aluminiowy do niwelatorów optycznych i laserowych
• szybka blokada nóg – zaciski mimośrodowe do szybkiego składania/rozkładania statywu
• odporny na warunki atmosferyczne – odporny na warunki atmosferyczne (deszcz, słońce), charakteryzuje się dużą wytrzymałością na uszkodzenia mechaniczne i zapewnia najwyższą precyzję pracy

Łata laserowa LS-24 2,4m

W pomiarach niwelacyjnych łaty stanowią element odczytowy, za pomocą którego ustalana jest wysokość lub różnica wysokości pomiędzy punktami. Dokładność wykonania opisów na niej i solidność konstrukcji mają ogromny wpływ na końcową dokładność niwelowanych punktów.

• Do różnych zadań – poręczna, wytrzymała łata do niwelacji laserowej z precyzyjną, milimetrową podziałką i łatwym odczytem odchylenia od poziomu.
• Praktyczny suwak dla uchwytu czujnika
• Wysoka jakość nadruku podziałki
• Zawsze w pionie – łata przystosowana do libelli pudełkowych
• Wygoda działania – teleskopowa łata aluminiowa szybko się składa/rozkłada i z łatwością mieści się w bagażniku samochodu osobowego
• Odporna na warunki atmosferyczne – odporna na wodę, wilgoć i wysokie temperatury, w każdych warunkach zapewnia wysoką precyzję pomiarów
• Ochrona przed uszkodzeniami i zabrudzeniami – łaty sprzedawane są w pokrowcach ochronnych.

Specyfikacja techniczna

• Wiązka laserowa: laser czerwony (635 nm), klasa 2
• Dokładność: ±0,72 mm/10 m
• Zasięg pracy: 700 m (z czujnikiem) – średnica
• Pochylenie płaszczyzn: ± 10% (oś X, oś Y), cyfrowe
• Funkcja autowpasowania: Tak
• Zakres samopoziomowania: ±5° (szybkie poziomowanie – elektroniczny sensor)
• Generowane płaszczyzny: 1 x poziomo (360°), 1 x pionowo (360°)
• Prędkość wirowania głowicy: zmienna, 100,300,600,800 obr./min
• Skanowanie: 0-10°-45°-90°-180°
• Pilot zdalnego sterowania: tak (radiowy, zasięg 100m)
• Zasilanie: Akumulator Li-ion 7.4V 5000mAh
• Klasa odporności: IP65
• Zakres temperatury pracy: -10°C do +50°C
• Wymiary: 274 x 173 x 232 mm
• Waga: 2,89kg
• Wysokość minimalna statywu: ok. 0,97 m
• Wysokość maksymalna statywu: ok. 1,60 m

W zestawie

• NL740R – laser obrotowy
• RD500R – czujnik laserowy (radiowy, cyfrowy)
• NL-BR500 – uchwyt czujnika lasera
• SJJ1 - statyw aluminiowy
• LS24 - łata laserowy
• RC–7DS – pilot sterowania
• TR-R – tarczka laserowa
• GL-R – okulary laserowe
• Aku Li-ion 5000 – akumulator
• CH-6 – ładowarka
• Kufer transportowy
