ZAMEL SET АКТИВНАЯ НАГРУЗКА EKO-RES-PV EKO-01

STABILIZATOR PRACY MIKROINSTALACJI FOTOWOLTAICZNEJ PV

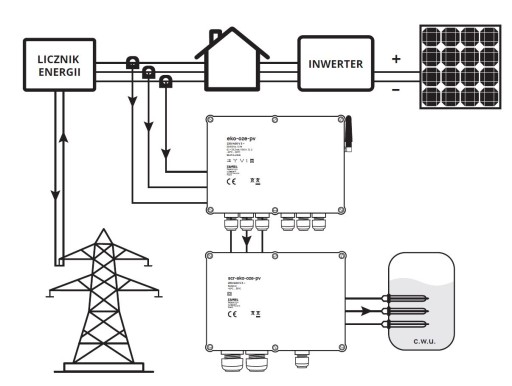

Skład zestawu eko-oze-pv wchodzą:

• część pomiarowa – monitoruje napięcie na poszczególnych fazach w czasie rzeczywistym,

• część wykonawcza – wyposażona w trójfazowy regulator z wejściem analogowym (SCR – 25A) – zarządza obciążeniem podłączonego odbiornika,

• przekładniki prądowe – wykorzystywane do analizy wszystkich istotnych parametrów sieci elektrycznej,

• cyfrowa sonda temperatury – do zasobnika c.w.u.

Gdy urządzenie rozpozna wzrost napięcia mogący powodować przekroczenie ustalonego podczas konfiguracji poziomu, uruchamia podłączony odbiornik – najczęściej zasobnik ciepłej wody użytkowej z grzałkami elektrycznymi. Praca takiego odbiornika generuje obciążenie rezystancyjne sprzyjające lokalnemu obniżaniu napięcia.

Część wykonawcza zestawu eko-oze-pv zarządza podłączonym odbiornikiem w taki sposób, aby modulować generowane przez niego obciążenie w sposób proporcjonalny do chwilowego zapotrzebowania. Dzięki takiej charakterystyce pracy proces obniżania napięcia może zostać rozłożony w czasie, aby zapewnić ciągłość pracy instalacji PV przez wiele godzin narażenia na podwyższone napięcie.

Najważniejsze cechy urządzenia to:

• bieżąca analiza parametrów napięcia i natężenia prądu w sieci elektrycznej na trzech fazach,

• sterowanie obciążeniem na wybranych fazach w stopniu potrzebnym do realizacji funkcji wybranej przez użytkownika (priorytet obniżania napięcia lub priorytet ogrzewania wody),

• wzrost udziału autokonsumpcji w charakterystyce zużycia gospodarstwa domowego,

• obniżenie kosztów ogrzewania ciepłej wody użytkowej,

• możliwość wyboru jednego z trybów pracy,

• rozwojowy charakter produktu zakładający rozbudowę funkcjonalności wraz z kolejnymi aktualizacjami.

*GRZAŁKI NIE SĄ W ZESTAWIE (DO DOKUPIENIA U NAS)

Aktualizacja 0.5.0. już dostępna!!!

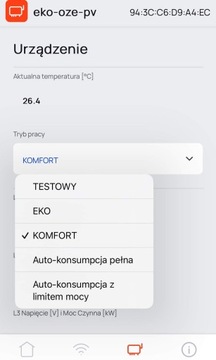

Wprowadziliśmy dwa bardzo pożądane tryby autokonsumpcji, obsługę przekaźników i kilka pomniejszych udoskonaleń.

Autokonsumpcja pełna:

Cała moc produkowana przez fotowoltaikę jest kierowana na urządzenia domowe i grzałki w zasobniku C.W.U. Moduł pomiarowy śledzi kierunek przepływu prądu i dostosowuje obciążenie w taki sposób żeby ogrzewać zasobnik w ramach nadwyżki energii. W momentach pojawienia się obciążenia innych urządzeń obniżana jest moc grzałek, tak aby całość zapotrzebowania zaspokoić produkcją własną bez pobierania dodatkowej energii z sieci. Tryb działa do osiągnięcia maksymalnej temperatury autokonsumpcji.

Autokonsumpcja z limitem mocy oddawanej do sieci:

W tym trybie ustawiana jest maksymalna moc jaką użytkownik chce oddać do sieci, cała nadwyżka kierowana jest na urządzenia domowe i grzałki w zasobniku C.W.U. Ustawienie temperatury jak w trybie autokonsumpcji pełnej. Nadwyżka, która ma być pochłaniana przez autokonsumpcję nie może być wyższa od całkowitej mocy grzałek. Urządzenie eko-oze-pv dostosuje moc grzałek do chwilowego zapotrzebowania. Limit ustawiany jest w polu MAKSYMALNA MOC ODDAWANA DO SIECI na stronie konfiguracyjnej.

Pojawia się nowy parametr "temperatura autokonsumpcji"

Jeżeli użytkownik chce zachować możliwość obniżania napięcia w momentach jego skoków, może ustawić temperaturę trybu autokonsumpcji, tak aby była niższa od maksymalnej dopuszczalnej dla zasobnika.

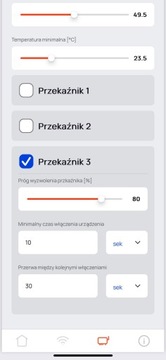

Obsługa przekaźników

W trybach EKO i KOMFORT dodaliśmy obsługę przekaźników. Po przekroczeniu ustalonego przez użytkownika poziomu mocy grzałki na danej fazie, włączany jest przyporządkowany do niej przekaźnik (pierwszy przekaźnik odpowiada pierwszej fazie, drugi - drugiej, trzeci - trzeciej). Użytkownik ustawia minimalną długość trwania pracy danego przekaźnika, a także minimalną długość przerwy przed kolejnym włączeniem. Czasy te zapobiegają częstemu włączaniu i wyłączaniu podłączonego urządzenia, co mogłoby powodować uszkodzenia.
