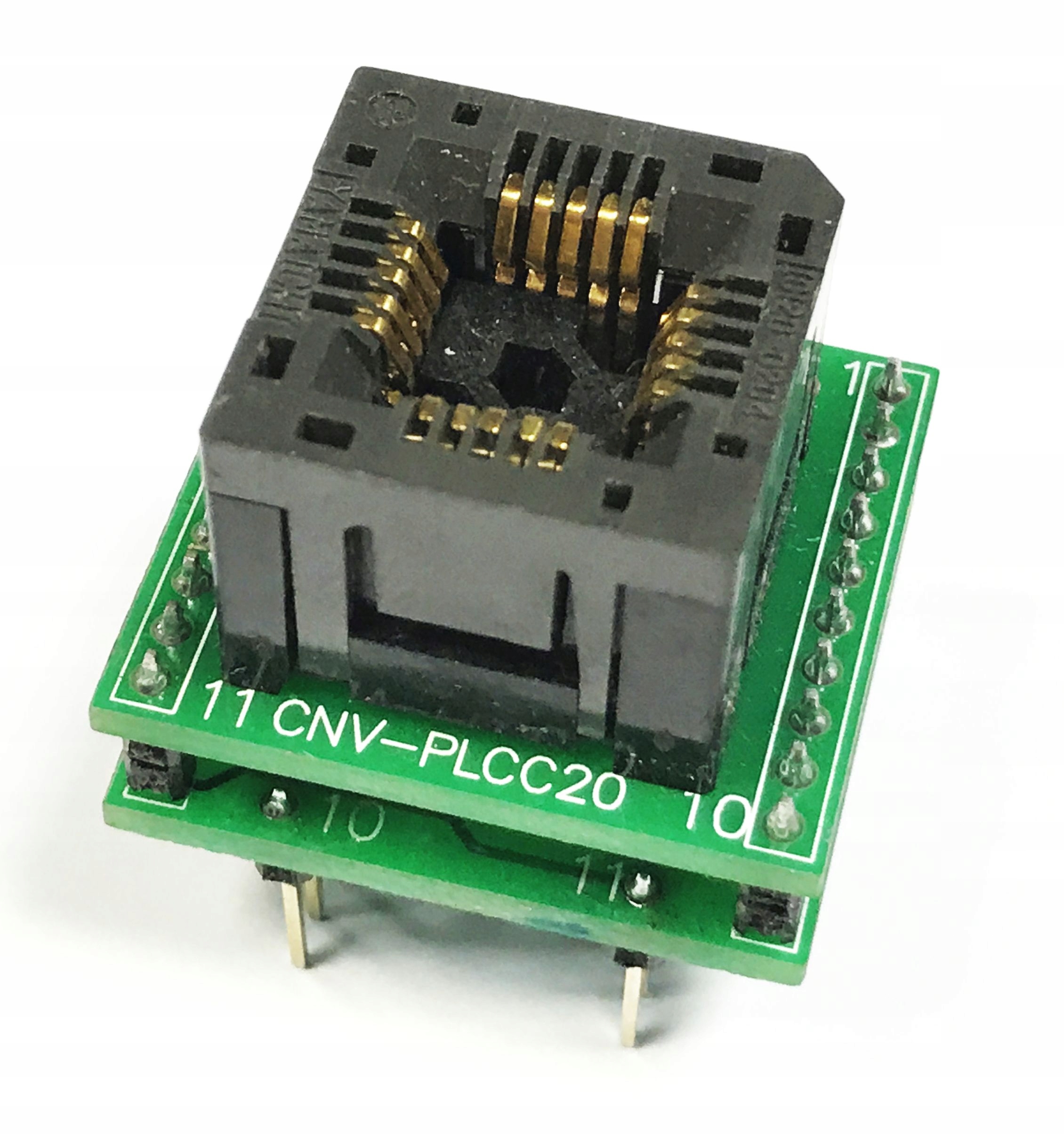

Универсальный переходник PLCC20-DIP20 ZIF 1:1 Yamaichi

Adapter PLCC20 (SMD) na DIP 20 (DIL) z wygodną podstawką typu Open Top ZIF (Yamaichi  IC120-0204 ) - adapter dla układów typu GAL/PAL oraz innych układów scalonych  w obudowach PLCC 20 (SMD) pozwalający na programowanie i używanie ich w podstawkach bądź pad'ach DIL20 (DIP) programatorów (Stager, Wellon, Labtool 48, Xeltek Superpro, MiniPRO TL866CS/A, XGecu T56, T48, Willem, itp) bądź innych urządzeń (np. w płytkach stykowych).

Podstawka ZIF (Zero Insertion Force) eliminuje konieczność lutowania układu w celu jego zaprogramowania.

Zastosowana profesjonalna podstawka ZIF  typu open-top pozwala na łatwą wymianę układów w porównaniu do tradycyjnych podstawek bez potrzeby używania specjalnych narzędzi typu extractor'y PLCC

- Wyprowadzenia: PLCC 20-pin --> DIP 20-pin (szeroka) 1:1

- Wyprowadzenia PDIP na listwach typu GoldPin dla podstawek standardowych i typu ZIF.

Adapter może być stosowany jako zamiennik poniższych adapterów:

XELTEK: SA001A

EETools: PA20LC20D

LABTOOL:

WELLON: WL-PL20-U1

ELNEC: DIL20W/PLCC20 ZIF (ord. no 70-0921)

Przedmiotem sprzedaży jest sam adapter. Układ i programator widoczny na zdjęciach jest jedynie w celach poglądowych.
