STEMMA QT MCP4728 Quad DAC — модуль с преобразователем

STEMMA QT MCP4728 Quad DAC - moduł z 4-kanałowym konwerterem DAC

Opis

Moduł z 4-kanałowym konwerterem DAC MCP4728 o rozdzielczości 12-bitów. Ma wbudowaną pamięć EEPROM, w której użytkownik może przechowywać dane konfiguracyjne. Układ pozwala wybrać między dwoma źródłami napięcia odniesienia: napięciem wejściowym (na pinie VCC), lub wewnętrznym napięciem odniesienia 2,048 V. Przy użyciu wewnętrznego napięcia odniesienia (Vref), można skonfigurować wzmocnienie wyjścia 1X lub 2X, co daje zakres napięć od 0 V do 2,048 lub od 0 V do 4,096 V. Używając zewnętrznego napięcia odniesienia można dostosować zakres napięć do potrzeb projektu (od 0 do VCC). Moduł może współpracować z systemami o napięciu pracy 3,3 V lub 5 V, a komunikacja odbywa się przez interfejs I2C (złącze STEMMA QT). Pełna dokumentacja wraz z przykładami dostępne są na stronie produktu.

Właściwości

• 12-bitowe wyjście napięciowe DAC z czterema buforami
• Wbudowana pamięć nieulotna (EEPROM)
• Wybór napięcia odniesienia: wewnętrzne lub zewnętrzne
• Zakres napięcia wyjściowego:
• Korzystanie z wewnętrznego VREF (2,048V):
• 0 V do 2,048 V z ustawieniem wzmocnienia = 1
• 0 V do 4,096 V z ustawieniem wzmocnienia = 2
• Korzystanie z zewnętrznego VREF (VDD):
• 0 V do VCC
• Interfejs I2C (adres 0x60)
• Złącze STEMMA QT
• Napięcie: 2,7 V do 5,5 V
• Wymiary: 25,7 x 17,8 x 4,6 mm

W zestawie

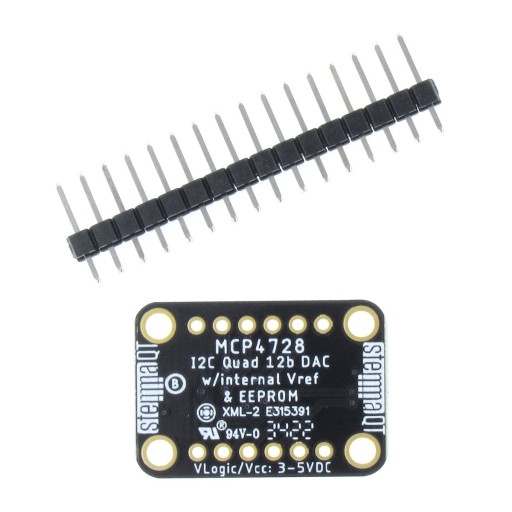

• Moduł STEMMA QT MCP4728 Quad DAC
• Złącze goldpin męskie proste 12-pin
