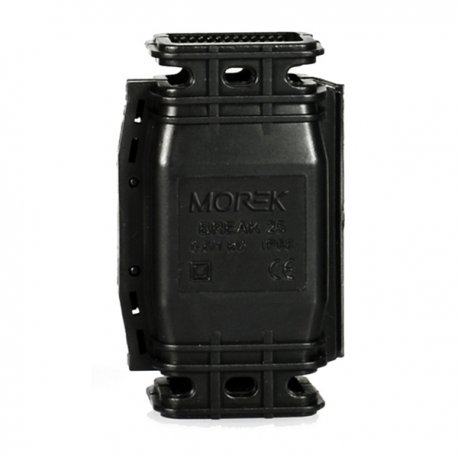

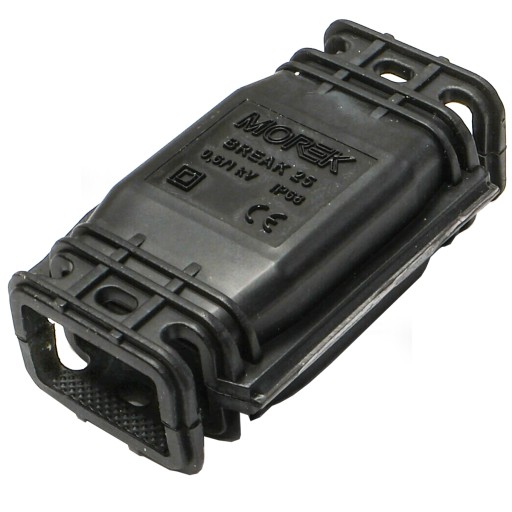

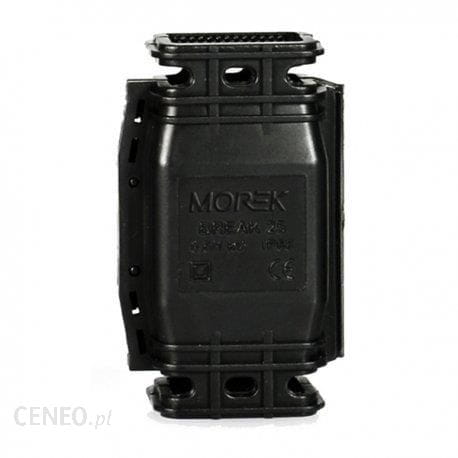

Кабельное соединение Morek MBG0025A24 1,5-25мм2

Mufa kablowa żelowa połączenie przelotowe

1x1,5-25 lub odgałęźne 1x1,5-10 mm2 i 1x1,5-25 mm2 0,6/1kV

IP68 MBG0025A24 Morek 3439

Mufy żelowe serii Break gwarantują izolację połączeń lub odgałęzień przewodów/kabli, jedno lub wielożyłowych w zakresie do 0,6/1Kv.

Grupa produktów obejmuje mufy do połączeń liniowych jak i odgałęźnych. Mufy pojedyncze umożliwiają wyprowadzenie przewodów o przekrojach max. 1x185mm2 i 4x25mm2, natomiast mufy odgałęźne mogą współpracować z przewodami max. 1x120mm2 i 4x10mm2.

Izolację fazową w każdym typie mufy stanowi specjalny separator, dołączony do zestawu, można także zastosować dedykowane modułowe złączki śrubowe do połączeń max. 5 przewodów 35mm2.

zastosowanie:

izolację podziemnych lub podwodnych połączeń lub odgałęzień przewodów/kabli, jednożyłowych

maksymalny zakres napięcia: 0,6/1 kV

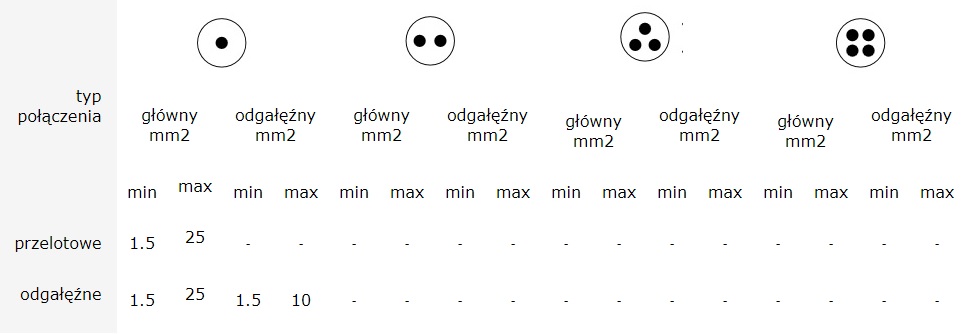

zakres przekroju żyły połączenia przelotowego (liniowego, szeregowego):

• główne: 1x1,5-25mm²

zakres przekroju żyły połączenia odgałęźnego:

• główne: 1x1,5-25mm²

odgałęźne: 1x1,5-10mm²

stopień ochrony: IP68

zakres temperatury pracy: od-20 do +90°C

materiał korpusu mufy: polipropylenowy

budowa mufy:

• korpus - 2 częściowy użebrowany służący jako pojemnik żelu izolującego
• ścianki - zapobiegają wypłynięciu żelu oraz dostaniu się wody
• użebrowanie - zapobiega się przemieszczeniu przewodów
• 2 otwory - do zamocowania opaski kablowej służącej do ograniczenia przemieszczania się przewodów oraz seperatora składającego się z dwóch płytek z zatrzaskiem blokującym

zawartość zestawu:

• mufa żelowa
• komplet opasek kablowych
• seperator przewodów

możliwość otwarcia i ponownego użycia

wysoka wytrzymałość mechaniczna

wodoszczelność

wysoki poziom izolacji elektrycznej

wysoka odporność na działanie chemikaliów oraz promieni UV

zgodność z normami:

• EN 50393 (0,6 / 1 kV)
• EN 60529
• RoHS 2011/65/EC 20-37/2-1, 20-37,7
• EN 60695-2-11

kod produktu: MBG0025A24

producent: Morek

wymiary:

• A-70mm
• B-42mm
• C-24mm
