Сварочный аппарат для сварки листового металла TELWIN 5500 230V SPOTTER аксессуары для споттера

Zgrzewarka do blach TELWIN 5500 230V SPOTTER blacharski AKCESORIA spotter

➡️ Urządzenie do spawania oporowego przeznaczone do użytku przemysłowego i profesjonalnego

☑️ W zestawie:

• ➡️ Zgrzewarka Telwin Digital Puller 5500 230V
• ⭐ Pistolet automatyczny bez spustu
• ⭐ Przewód masowy z szybką masą
• ⭐ Młotek bezwładnościowy z uchwytem na gwiazdki
• ⭐ Gwiazdki - 5szt.
• ⭐ Bity proste miedziowane 1,5 - 100szt.
• ⭐ Bity skręcone miedziowane 1,5mm - 100szt.
• ⭐ Elektrody do bańkowania - 3szt.
• ⭐ Elektroda do bitów 16mm
• ⭐ Drut falisty 2.0mm lub 2.6mm - 25szt.
• ⭐ Elektroda do drutu falistego
• ⭐ Szpon 8 hakowy 3mm
• ⭐ Podkładki do zgrzewarki - 100szt.
• ⭐ Elektroda do podkładek 10mm

☑️ Zgrzewarka punktowa do spawania oporowego – wytrzymałe urządzenie do zastosowań przemysłowych i warsztatowych.

➡️ Odporna na trudne warunki, polecana zarówno do serwisów blacharskich, blacharsko-lakierniczych jak i dla majsterkowiczów.

➡️ Podstawowe narzędzie blacharza – niezawodna, włoska jakość ceniona w branży motoryzacyjnej.

➡️ Przenośna zgrzewarka do spawania oporowego (spawarka punktowa) z mikroprocesorowym sterownikiem cyfrowym. Urządzenie umożliwia wykonywanie licznych rodzajów obróbki na gorąco i punktowych na blachach, które są specyficzne dla sektora samochodowego oraz tych sektorów, w których występują analogiczne rodzaje blachy.

☑️ Główne parametry urządzenia są następujące:

• ⭐ automatyczne ustawianie parametrów spawania
• ⭐ możliwość zmiany czasu spawania w stosunku do wartości ustawionej w trybie automatycznym
• ⭐ ograniczenie przetężenia linii po włączeniu urządzenia
• ⭐ podświetlany wyświetlacz ciekłokrystaliczny umożliwiający wyświetlanie poleceń oraz ustawionych parametrów

☑️ Spawarka punktowa może być używana do spawania blach żelaznych o niskiej zawartości węgla oraz blach żelaznych ocynkowanych.

Opis zdjęcia:

• 1️⃣ Kabel prowadzący do pistoletu: 2.5m
• 2️⃣ Kabel masowy: 1.5m
• 3️⃣ Kabel zasilający z wtyczką: 3.5m
• 4️⃣ Uchwyt z masą do punktowania

Dane techniczne:

• ⭐ Znamionowe napięcie zasilania: 230V
• ⭐ Grubość przewodu zasilającego: 3G 2,5mm2
• ⭐ Częstotliwość sieciowa: 50/60Hz
• ⭐ Maksymalny prąd zgrzewania: 3800A
• ⭐ Jałowe napięcie wtórne: 5.6V
• ⭐ Maksymalna moc: 10.5kW
• ⭐ Moc znamionowa: 1.8kW 50%
• ⭐ Bezpiecznik sieciowy: 16A
• ⭐ Współczynnik mocy: 0.8
• ⭐ Cykl pracy: 1.5%
• ⭐ Stopień ochrony: IP22

Wyświetlacz - Instrukcja:

• A. Przycisk wielofunkcyjny

  - ⭐ ”START” aktywuje urządzenie do funkcjonowania przy pierwszym uruchomieniu

  - ⭐ “MODE” wybieranie programu używanego narzędzia od H do K

  - ⭐ “WYBÓR JEDNOSTKI MIARY” – trzymając przycisk przez 3 sekundy jest możliwe ustawienie jednostki grubości blachy [mm], [in], [ga]

• B. Zmniejszanie grubości blach, czasu zgrzewania oraz mocy
• C. Zwiększanie grubości blach, czasu zgrzewania oraz mocy
• D. Wyświetlacz ciekłokrystaliczny
• E. "START" Sygnalizuje że należy wcisnąć przycisk "MODE" aby aktywować urządzenie do pracy
• F. Wyświetla używany program, grubość blachy lub kod alarmu (Szerzej wyjaśnione w instrukcji obsługi )
• G. Pistolet "Studder" bez spustu (wersja z aktywowaniem poprzez zetknięcie z elementem obrabianym)
• H. Zgrzewanie punktowe kołków, nitów, podkładek, podkładek oczkowych, trójkątów
• I. Zgrzewanie śrub/nitów o średnicy 4-6mm
• J. Używanie elektrody do bańkowania
• K. Używanie elektrody do wbijania
• L. Wskazuje poziom czasu spawania w stosunku do wartości ustawionej automatycznie
• M. Aktywuje się z pistoletem "Studder"
• N. Wskazuje że używane kleszcze są używane
• O. Reprezentuje grubość spawanej blachy
• P. Wskazuje, że urządzenie jest w stanie zabezpieczenia termostatycznego
• Q. Wskazuje jednostkę miary [mm], [in], [ga]

Zalecenia dotyczące bezpieczeństwa:

• ⭐ przymocuj razem najbliżej możliwie dwa przewody spawalnicze,
• ⭐ głowa i tułów powinny znajdować się jak najdalej możliwie od obwodu punktowania
• ⭐ nie owijaj nigdy przewodów spawalniczych, wokół siebie
• ⭐ nie wykonuj połączeń punktowych podczas przebywania w zasięgu obwodu spawania. Zwracaj uwagę, aby oba przewody znajdowały się z tej samej strony
• ⭐ podłącz przewód masowy prądu spawania punktowego, do przedmiotu, na którym wykonywane jest połączenie punktowe, najbliżej jak tylko jest to możliwe do wykonywania połączenia
• ⭐ nie wykonuj połączeń punktowych w pobliżu spawarki punktowej, nie siadaj i nie opieraj się o nią podczas wykonywania operacji (minimalna odległość: 50cm)
• ⭐ nie pozostawiaj przedmiotów ferromagnetycznych (wytwarzające wokół siebie pole magnetyczne) w pobliżu obwodu spawania punktowego

Pistolet z mosiężnym uchwytem na elektrody

• 1️⃣ Uchwyt elektrod na elektrody Ø10/16mm
• 2️⃣ Pistolet automatyczny
• 3️⃣ Chwyt pistoletowy
• 4️⃣ Uchwyt do zawieszenia

Zobacz zgrzewarkę Telwin 5500 230v na filmie:

https://youtu.be/l3x_PkgvHe8

Skopiuj link i wklej do okna przeglądarki

Akcesoria również w zestawie:

Młotek bezwładnościowy:

☑️ Służy do usuwania wgnieceń zarówno małych wgnieceń karoserii jak i tych większych.

• ⭐ Końcówka: uchwyt do trójkątów / gwiazdek spotter

Grubość pazurów to 3mm

☑️ Wymiary gwintów wewnętrznych:

• ⭐ Jeden gwint M14
• ⭐ Drugi gwint M10 głębiej w uchwycie szpona

Jest to szpon uniwersalny do każdej zgrzewarki spotter.

Elektroda do bitów (podkładek OT) Spotter.

☑️ Elektroda posiada gumkę przytrzymującą bit dla wygody pracy.

Wymiary:

• ⭐ Uchwyt: 16mm

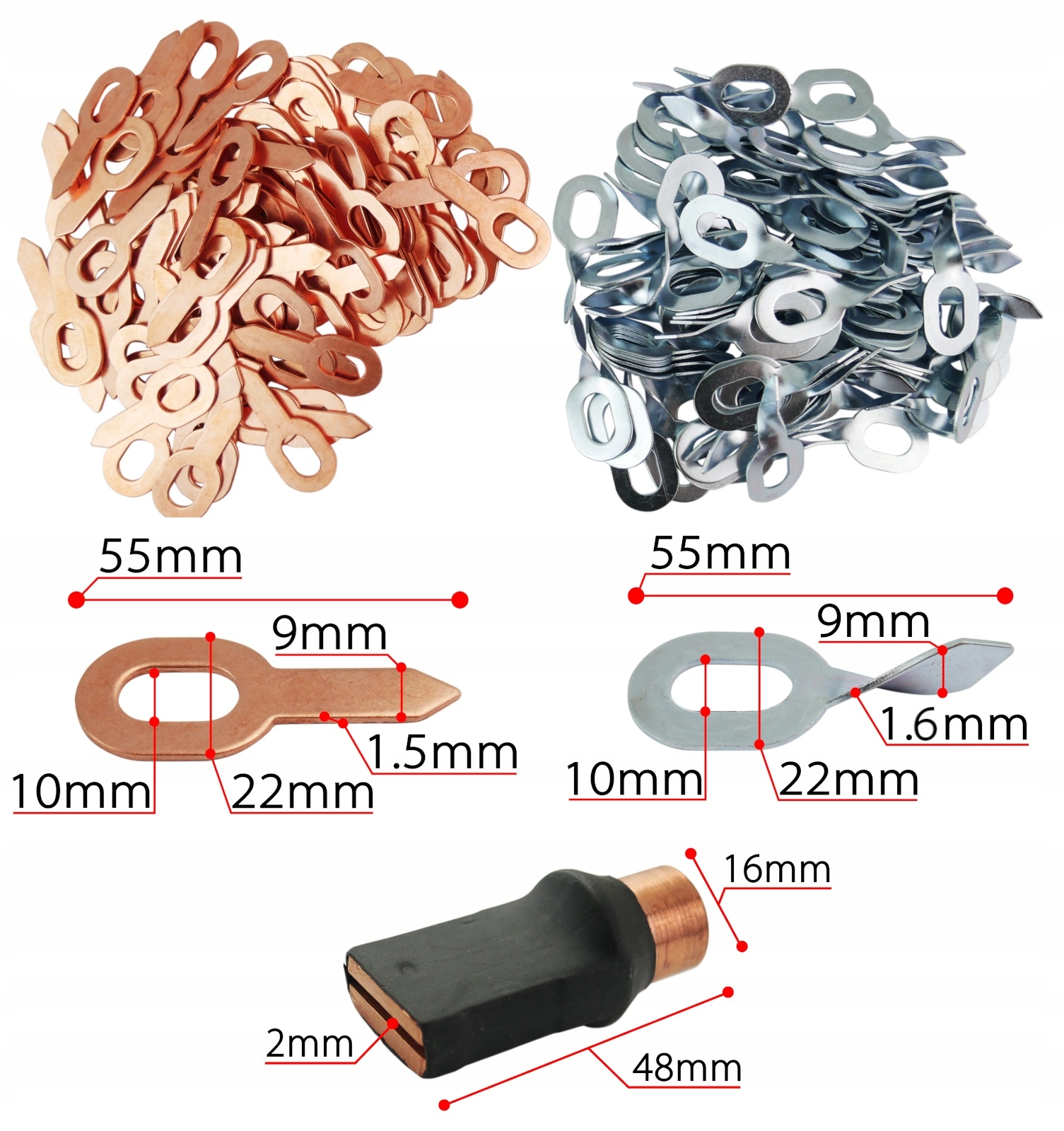

Bity proste:

☑️ Bity z powłoką miedzianą mają lepszą przewodność cieplną i elektryczną dzięki czemu zgrzewarka potrzebuję mniej mocy do przygrzania bita co skutkuje - brakiem iskrzenia przy opalaniu blachy dookoła zgrzewu oraz blacha nie przegrzewa się w miejscu zgrzewu na wylot. Unikamy dzięki temu przyszłej korozji blachy od drugiej wewnętrznej strony:

• ⭐ 100szt.
• ⭐ Grubość: 1.5mm
• ⭐ Długość: 55mm
• ⭐ Szerokość oczka: 22mm(zewn.), 10mm(wewn.)
• ⭐ Szerokość uchwytu: 9mm

Bity skręcone:

• ⭐ 100szt.
• ⭐ Grubość: 1.6mm
• ⭐ Długość: 55mm
• ⭐ Szerokość oczka: 22mm(zewn.), 10mm(wewn.)
• ⭐ Szerokość uchwytu: 9mm

Drut falisty

☑️ Drut falisty do przygrzewania za pomocą elektrody, służy do wyciągania wgnieceń za pomocą pazura, szpona (grzebień) 6 / 8-hakowego.

Dane techniczne:

• ⭐ Długość: 320mm
• ⭐ Grubość: 2,0mm lub 2,6mm
• ⭐ Wysokość: 10mm
• ⭐ Ilość w opakowaniu: 25 sztuk

Elektroda do drutu falistego

☑️ Elektroda do dokładnego przygrzewania drutu falistego do powierzchni blachy przy pomocy spottera lub zgrzewarki.

☑️ Dane techniczne:

• ⭐ Elektroda o średnicy: 10mm
• ⭐ Długość: 80mm
• 1️⃣ Specjalny rowek dla wygodnej pracy
• 2️⃣ Wykonana ze specjalnego stopu miedzi

Podkładki do zgrzewarki spotter 100szt.

☑️ Dzięki miedziowanej powłoce użytej w podkładkach wykorzystujemy ich maksymalną wydajność zapewniającą dobre klejenie ponad to nie przegrzejemy blachy od wewnętrznej strony oraz dookoła zgrzewu.

• ⭐ Średnica: 16mm (zewn.) 8mm (wewn.)
• ⭐ Grubość: 1.6mm

Elektroda do podkładek

☑️ Elektroda mosiężna do przygrzewania podkładek spotter z magnesem dla wygody pracy.

• ⭐ Średnica uchwytu: 10mm
• ⭐ Długość elektrody: 65mm

Elektroda do bańkowania, obkurczania blachy.

➡️ Montujemy ją do uchwytu od zgrzewarki spotter (gdzie przechodzi młotek), nagrzewamy końcówkę, po czym rysując "ślimakiem" po powierzchni blachy ściągamy i utwardzamy ją.

➡️ Elektroda stosowana jest również do obkurczania blachy. Używa się jej do punktowego nagrzewania zdeformowanego miejsca. Dzięki precyzyjnemu działaniu elektroda pomaga w eliminacji naprężeń i przywracaniu powierzchni blachy do pierwotnego kształtu. Jest idealna do napraw wgnieceń i deformacji w procesach wymagających dokładności oraz odporności na wysokie temperatury.

• ⭐ Długość: 305mm
• ⭐ Średnica: 10mm

☑️ W zestawie:

• ➡️ Zgrzewarka Telwin Digital Puller 5500 230V
• ⭐ Pistolet automatyczny bez spustu
• ⭐ Przewód masowy z szybką masą
• ⭐ Młotek bezwładnościowy z uchwytem na gwiazdki
• ⭐ Gwiazdki - 5szt.
• ⭐ Bity proste miedziowane 1,5 - 100szt.
• ⭐ Bity skręcone miedziowane 1,5mm - 100szt.
• ⭐ Elektrody do bańkowania - 3szt.
• ⭐ Elektroda do bitów 16mm
• ⭐ Drut falisty 2.0mm lub 2.6mm - 25szt.
• ⭐ Elektroda do drutu falistego
• ⭐ Szpon 8 hakowy 3mm
• ⭐ Podkładki do zgrzewarki - 100szt.
• ⭐ Elektroda do podkładek 10mm
