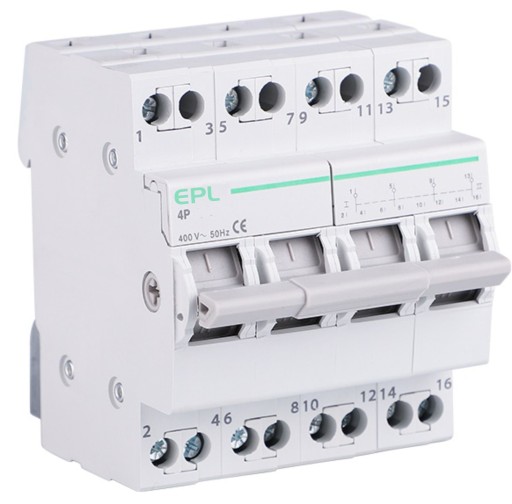

СИЛОВОЙ ВЫКЛЮЧАТЕЛЬ СЕТЬ-ГЕНЕРАТОР 4П 63А 1-0-2

PRZEŁĄCZNIK MODUŁOWY SIEĆ AGREGAT 63A 4P.

Przełącznik sieć-agregat wykorzystywany jest w układach sterowania.

Dzięki przełącznikowi 1-0-2 urządzenie daje możliwość wyboru sterowania jednym z dwóch wyjściowych obwodów lub ich całkowite wyłączenie.

Dane techniczne:

• Liczba biegunów: 4
• Prąd: 63A
• Napięcie znamionowe: 240/415V~
• Przewody:1-16mm2 (linka), 1-16mm2 (drut)
• Częstotliwość znamionowa: 50/60 Hz
• Temperatura otoczenia:-5°C do +40°C
• Montaż:na szynie TH35
• Kategoria użytkowania:AC-22A
• Żywotność  elektrycznych: 1500 cykli
• Żywotność mechaniczna: 8500 cykli
• Wytrzymałość mechaniczna (kj): 20000
• Znamionowe napięcie uderzeniowe: 6 kV
• Wymiary: szer. szer.72mm (4moduły)
• IP20.

SCHEMAT PODŁĄCZENIA OBWODU:
