Ciepły montaż w warstwie ocieplenia CBM 10.70.Z

Ciepła belka montażowa Marbet CBM 10.70.Z ze wspornikiem zewnętrznym

UWAGA!

W celu prawidłowego wykonania montażu w warstwie ocieplenia na systemie Marbet Bausystem konieczne jest wyliczenie ilości i rodzaju poszczególnych elementów. Do wyceny potrzebujemy zestawienia stolarki i podanie jakie ma być wysunięcie poza lico.

Sprzedający nie ponosi odpowiedzialności za błędy w samodzielnym doborze belek.

Ciepła belka montażowa Marbet CBM 10.70.Z ze wspornikiem zewnętrznym- belka boczna / górna.

Dane techniczne produktu:

Belka boczna / górna

Maksymalne wysunięcie: 10cm

Szerokość belki: 10 cm

Długość belki: 70 cm

Wysokość belki: 10 cm

Wspornik: zewnętrzny

Materiał EPS: Gęstość: ≥ 40 kg/m3; CS(10)300: ≥ 300 kPa λD ≤ 0,032W/mK;

Ciepła Belka Montażowa Marbet została stworzona na potrzeby budownictwa energooszczędnego jak i pasywnego. System pozwala na stworzenie ramy nośnej do montażu stolarki otworowej w warstwie termoizolacji budynku.

Zastosowanie elementów CBM Marbet umożliwia zminimalizowanie strat ciepła spodowodanych przez liniowe mostki termiczne zarazem zapweniając szczelność połączenia belki z murem i okna z belką po wykonaniu wszystkich przewidzianych w instrukcji kroków montażowych.

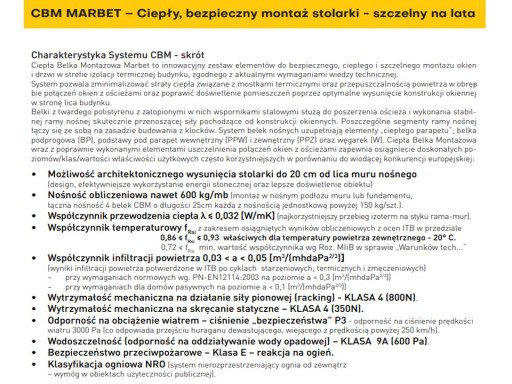

Charakterystyka Systemu CBM - skrót

Ciepła Belka Montażowa Marbet to innowacyjny zestaw elementów do bezpiecznego, ciepłego i szczelnego montażu okien

i drzwi w strefie izolacji termicznej budynku, zgodnego z aktualnymi wymaganiami wiedzy technicznej.

System pozwala zminimalizować straty ciepła związane z mostkami termicznymi oraz przepuszczalnością powietrza w obrębie połączeń okien z ościeżami, a także poprawić doświetlenie pomieszczeń poprzez optymalne wysunięcie konstrukcji

okiennej w stronę lica budynku.

Belki z twardego polistyrenu z zatopionymi w nich wspornikami stalowymi służą do poszerzenia ościeża i wykonania stabilnej ramy nośnej skutecznie przenoszącej siły pochodzące od konstrukcji okiennych. Poszczególne segmenty ramy nośnej

W załączniku znajdziecie szczegółowe informacje odnośnie systemy CBM (karta produktu, instrukcja montażu, rodzaje belek, parametry).

Montaż konstrukcji przy pomocy systemy CBM jest zgodny z wytycznymi ITB, posiada także Krajową Ocenę Techniczną (KOT).

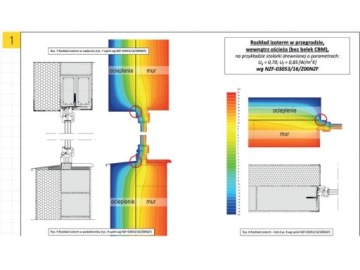

ROZKŁAD IZOTERMY
