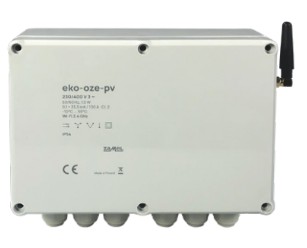

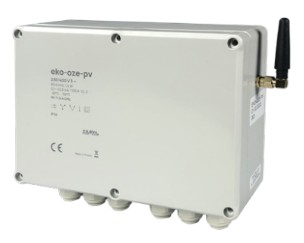

Kontroler eko-oze-pv to zaawansowany optymalizator stworzony w celu zwiększenia efektywności pracy domowych mikroinstalacji fotowoltaicznych.

Urządzenie zaprojektowano w odpowiedzi na problem czasowych wyłączeń inwerterów PV powodowanych skokami napięcia w sieci.

Aby realizować funkcję zapobiegania wyłączeniom, nasze urządzenie wykorzystuje zasadę wpływu obciążenia generowanego przez odbiorniki w domowej instalacji elektrycznej na obniżenie napięcia. Dla uzyskania pożądanych efektów pracy optymalizatora należy zestawiać go z odbiornikami zdolnymi do generowania modulowanego obciążenia rezystancyjnego. Choć taki warunek spełniać może szereg różnych urządzeń to najlepsze rezultaty w testach użytkowników dostarczały zasobniki ciepłej wody użytkowej z grzałkami elektrycznymi. Mimo, że nie jest to warunek konieczny, w naszej instrukcji sugerujemy stosowanie właśnie zbiorników ciepłej wody użytkowej w charakterze odbiorników pracujących pod kontrolą eko-oze-pv.

W większości przypadków to zasobniki c.w.u dawały najlepsze rezultaty w obniżaniu napięcia i dostarczaniu walorów praktycznych użytkownikom instalacji.

Należy zauważyć, że przyczyny skoków napięcia i skala zjawiska mogą różnić się od siebie na różnych odcinkach sieci energetycznej. W związku z tym przed przystąpieniem do montażu i konfiguracji urządzenia eko-oze-pv należy wykonać analizę lokalnych warunków i dobrać odpowiednią wartość maksymalnego obciążenia generowanego przez odbiornik. Instalacji powinna dokonać osoba wykwalifikowana, z zachowaniem wszelkich środków ostrożności i z poszanowaniem przepisów bezpieczeństwa przewidzianych dla instalacji urządzeń elektrycznych i hydraulicznych.

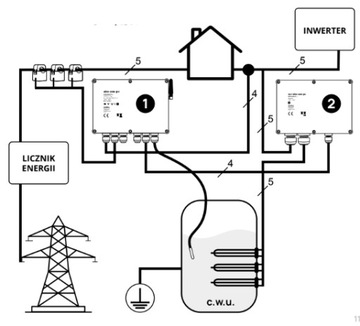

W skład zestawu eko-oze-pv wchodzą:

• część pomiarowa – monitoruje napięcie na poszczególnych fazach w czasie rzeczywistym,

• część wykonawcza – wyposażona w Jednofazowy regulator z wejściem analogowym (SCR – 25A) – zarządza obciążeniem   podłączonego odbiornika,

• przekładniki prądowe – wykorzystywane do analizy wszystkich istotnych parametrów sieci elektrycznej,

• cyfrowa sonda temperatury – do zasobnika c.w.u.

Gdy urządzenie rozpozna wzrost napięcia mogący powodować

przekroczenie ustalonego podczas konfiguracji poziomu, uruchamia podłączony odbiornik – najczęściej zasobnik ciepłej wody użytkowej z grzałkami elektrycznymi. Praca takiego odbiornika generuje obcią- żenie rezystancyjne sprzyjające lokalnemu obniżaniu napięcia. Część wykonawcza zestawu eko-oze-pv zarządza podłączonym odbiornikiem w taki sposób, aby modulować generowane przez niego obciążenie w sposób proporcjonalny do chwilowego zapotrzebowania. Dzięki takiej charakterystyce pracy proces obniżania napięcia może zostać rozłożony w czasie, aby zapewnić ciągłość pracy instalacji PV przez wiele godzin narażenia na podwyższone napięcie.
