Цифровой осциллограф SDS5034X 4x350 МГц, 5 Гвыб/с

SDS5034X oscyloskop cyfrowy 4x350MHz 5GSa/s

Oscyloskop Siglent SDS5034X czterokanałowy 350MHz i przetwornik 5 GSa/s. Nowe oscyloskopy superfosforowe SPO Siglent z serii SDS5000X posiadają maksymalną częstotliwość próbkowania 5 GSa/s i standardową długość rekordu 250Mpts. Do najczęściej używanych funkcji można uzyskać dostęp za pomocą przyjaznego dla użytkownika przycisku. Seria SDS5000X wykorzystuje technologię nowej generacji SPO. Dzięki doskonałej wierności sygnału szum tła jest niższy niż w podobnych produktach w branży. Minimalny zakres czułości wejściowej w pionie wynosi 500uV/działkę. Innowacyjny cyfrowy system wyzwalania o wysokiej czułości i niskim jitterze, a także szybkość przechwytywania przebiegów 480 000 klatek/s (tryb sekwencyjny). SDS5034X wykorzystuje również funkcję wyświetlania stopniowania o 256 poziomach i tryb wyświetlania temperatury barwowej, którego nie ma w innych modelach tej klasy. Aby ułatwić korzystanie z urządzenia, dostęp do najczęściej używanych funkcji można uzyskać dzięki przyjaznej dla użytkownika konstrukcji panelu przedniego.

Najnowsza oferta oscyloskopu SIGLENT obsługuje wiele trybów wyzwalania, w tym wyzwalanie magistralami szeregowymi. Dekodowanie magistral szeregowych: I2C, SPI, UART, CAN, LIN i inne. Modele SDS5000X mają również możliwość zapisu historii przebiegu i sekwencyjne wyzwalanie, które umożliwia rozszerzone rejestrowanie i analizę przebiegu. Innym dodatkiem jest nowa funkcja analizy FFT o liczbie 2Mpts, która zapewnia rozdzielczość bardzo wysokiej częstotliwości SDS5000X podczas obserwacji widma sygnału. Nowy cyfrowy projekt obejmuje również sprzętowy koprocesor, który zapewnia pomiary szybko i dokładnie bez spowalniania akwizycji i reakcji na panelu przednim. Duży ponad 10" wyświetlacz o rozdzielczości 1024 x 600 pikseli sprawia że korzystanie z oscyloskopu jest bardzo przyjemne. Dodatkowo w oscyloskopie zastosowano pojemnościowy ekran dotykowy umożliwiające łatwiejszą obsługę urządzenia

Dane techniczne:

• producent: SIGLENT
• model: SDS5034X
• liczba kanałów: 4
• szerokość pasma: 350MHz

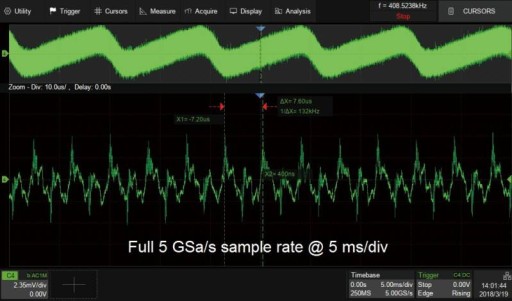

• próbkowanie: 5GSa/s
• długość rekordu pamięci: 250Mpkt
• szybkość rejestracji przebiegów:

  ▶ do 110 000 wfm/s (tryb normalny)

  ▶ do 480 000 wfm/s (tryb sekwencyjny)

• inteligentne, cyfrowe wyzwalanie: edge, slope, pulse, wundow, runt, interval, dropout, pattern, video, qualified
• wyzwalanie i dekodowanie magistrali szeregowych:

  ▶  I2C, SPI, UART, CAN, LIN (standard)

  ▶ CANFD, Flexray, I2S, MIL-STD-1553B (opcjonalne)

• wyświetlacz oscyloskopu:

  ▶ kolorowy ekran LCD typu TFT

  ▶ przekątna 10,1"

  ▶ pojemnościowy dotykowy ekran

  ▶ rozdzielczość ekranu: 1024 x 600 pikseli

  ▶ najnowsza generacja technologii SPO

  ▶ obsługuje 256-stopniowa gradacja intensywności i tryby wyświetlania kolorów

• 10 typów skrótów klawiszowych
• tryb podziału na segmenty (sekwencja), dzieli maksymalną długość rekordu na wiele segmentów (do 100 000) zgodnie z warunkami wyzwalania określonymi przez użytkownika z bardzo małym segmentem czasu martwego, aby zarejestrować zdarzenie kwalifikujące.
• historia zapisu przebiegu, maksymalna zarejestrowana długość przebiegu to 100 000 ramek.
• niski poziom szumów tła przy skalach napięcia od 500μV/div do 10 V/div
• automatyczny pomiar 39 parametrów,
• obsługa statystyk na podstawie histogramu, pomiar bramkowy, pomiar referencyjny
• funkcje matematyczne

  (2 Mpts FFT, dodawanie, odejmowanie, mnożenie, dzielenie, całkowanie, różniczkowanie, pierwiastek kwadratowy,

• woltomierz cyfrowy
• histogram przebiegu
• interfejs USB (hist), urządzenie USB (USBTMC), LAN (VX_-11, telnet, gniazdo sieciowe)
• wyjście pass/fail
• gniazdo zewnętrznego wyzwalania (trigger)
• wejście / wyjście 10MHz
• wyjście VGA
• możliwość sterowanie oscyloskopu za pomocą przeglądarki internetowej z dedykowanej aplikacji
• obsługa poleceń zdalnego sterowania SCPI
• liczba działek w pionie: 8
• regulacja czułości napięciowej: 500uV – 10V
• tryb wyświetlania: Y-T, X-Y, Roll
• temperatura pracy: 10 – 40 °C
• wilgotność pracy: 85% RH
• zasilanie: 100-240V AC 50/60Hz
• wymiary: 370 x 144 x 231 mm
• waga 4kg
• możliwość podłączenia dodatkowego generatora funkcyjny opcja AWG (opcjonalne*)

  maksymalna częstotliwość generatora: 25MHz

  próbkowanie generatora: 125MSa/s

  rozdzielczość częstotliwości: 1uHz

  generowane przebiegi: sinus, prostokąt, trapez, impuls, DC, szum, 45 przebiegów arbitralnych

  generator arbitralny

  *Oscyloskop nie posiada fizycznie wbudowanego generatora. Do oscyloskopu należy dokupić moduł generatora AWG dostępny jedynie w wersji 4 kanałowej oscyloskopu. Oprócz generatora konieczne jest wykupienie odblokowania sofware w oscyloskopie.

Wiele rodzajów wyzwalania

SDS5000X obsługuje do 11 inteligentnych typów wyzwalaczy, które szybko wyzwalają sygnały o różnych charakterystykach. Na przykład użycie wyzwalacza Runt może szybko wyzwolić sygnał Runt przy ustawionej amplitudzie.

Specjalne sygnały wykorzystujące tradycyjne typy wyzwalaczy mogą wymagać kroku konfiguracji około 20 kroków. Z tego powodu SDS5000X dodaje wyzwalacz strefy. Złożony sygnał można „uruchomić jednym krokiem”, po prostu rysując pole obszaru wyzwalania.

Źródło wyzwalania obsługiwane przez SDS5000X obejmuje 4 kanały analogowe, 16 kanałów cyfrowych, EXT, EXT / 5, AC Line.

Szeregowe wyzwalanie i dekodowanie

SDS5000X oferuje szereg wyzwalaczy i dekodowań protokołu szeregowego, które są stosowane w wielu gałęziach przemysłu.

I2C, SPI    Wbudowany protokół szeregowy

UART    Protokół szeregowy na PC

CAN, CAN FD, LIN, FlexRay    Samochodowy protokół szeregowy

I2S    Protokół szeregowy audio

MIL-STD 1553B    Protokół szeregowy lotniczy

Potężne funkcje pomiarowe

SDS5000X obsługuje obecnie ponad 55 pomiarów parametrów. Zaawansowana funkcja pomiarowa mierzy jednocześnie 12 parametrów i wyświetla trend wartości parametrów w postaci wykresu trendu. Bieżąca wartość parametru, średnia, minimalna, maksymalna, odchylenie standardowe i liczba statystyk są wyświetlane na ekranie po włączeniu funkcji statystyki.

Źródłem pomiaru są kanały analogowe i cyfrowe, a także sygnały po kształcie fali Zoom, MATH i Ref.

zestaw zawiera:

• oscyloskop cyfrowy SDS5034X
• sonda oscyloskopowa pasywna z dzielnikiem napięcia x10 = 2szt.
• przewód USB
• przewód zasilający
• instrukcja Quick Start w języku angielskim

dodatkowe opcje wymagające dokupienia:

• SDS-5000X-FG → odblokowywany interfejs generatora funkcyjnego (soft)
• SAG1021 → generator funkcyjny 25MHz sprzętowy. Uwaga! Przeznaczony dla oscyloskopów 4 kanałowych z wykupioną opcją: SDS-5000X-FG
• SDS-5000X-16LA → odblokowany interfejs analizatora stanów logicznych (soft)
• SPL2016 → Sonda analizatora stanów logicznych. Uwaga! Wymagane jest wykupienie opcji: SDS-5000X-16LA
• SDS-5000X-PA → odblokowanie interfejsu analizatora mocy (soft)
• SDS-5000X-Flexray → odblokowanie wyzwalania i dekodowania magistrali Flexray (licencja software)
• SDS-5000X-MIL1553B → odblokowanie wyzwalania i dekodowania magistrali MIL1553B (licencja software)
• SDS-5000X-CAN FD → odblokowanie wyzwalania i dekodowania magistrali CAN FD (licencja software)
• SDS-5000X-I2S → odblokowanie wyzwalania i dekodowania magistrali I2S (licencja software)
• SAP1000 → aktywna sonda 350MHz
• SDS5000X-2BW05 → rozszerzenie pasma częstotliwości z 350MHz do 350MHz (przeznaczony dla oscyloskopów 2 kanałowych)(licencja software)
• SDS5000X-4BW05 → rozszerzenie pasma częstotliwości z 350MHz do 350MHz (przeznaczony dla oscyloskopów 4 kanałowych)(licencja software)
• SDS5000X-2BW10 → rozszerzenie pasma częstotliwości z 350MHz do 350MHz (przeznaczony dla oscyloskopów 2 kanałowych)(licencja software)
• SDS5000X-4BW10 → rozszerzenie pasma częstotliwości z 350MHz do 350MHz (przeznaczony dla oscyloskopów 4 kanałowych)(licencja software)

Porównanie oscyloskopów dwu i cztero-kanałowych Siglent z serii SDS5000x, w załączniku w zakładce dodatkowe informacje na dole aukcji.
