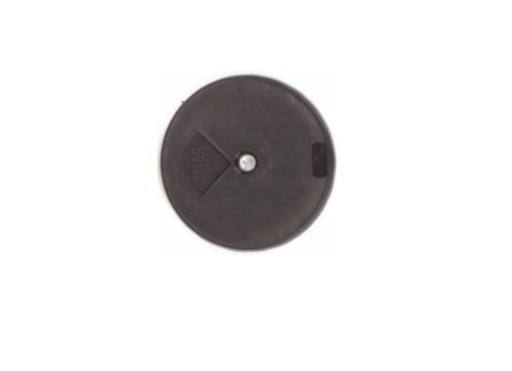

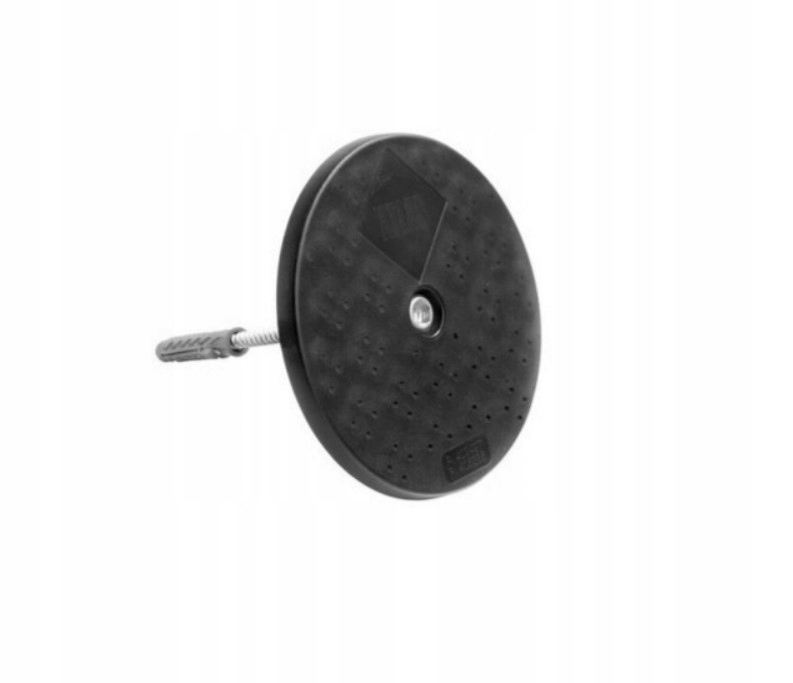

Соединитель системы Atlas M KT 3G M8/FI 6,5 L100 BX

ATLAS M SYSTEM 3G L100 | ŁĄCZNIKI DO MOCOWANIA PŁYT NA ŚCIANACH, SUFITACH, PODDASZACH I PODŁOGACH

ŚRUBAMI MOCUJĄCYMI 100mm (L100)

Najważniejsze cechy

• szybki system mocowania płyt g-k i OSB
• płynna regulacja dystansu już od 1 cm oraz kąta nachylenia obudowy
• pozwala na łatwą niwelację krzywizn i nierówności podłoży
• do montażu sufitów płaskich w szerokim zakresie dystansowania, wielopoziomowych
• do montażu podłóg podniesionych na podkładach, legarach i belkach stropowych
• rekomendowany do zabudowy szachtów, poddaszy itp.
• umożliwia jednoczesny montaż izolacji termicznej, akustycznej, paroizolacji

Ilość w opakowaniu: 21 szt

Opis

Łączniki tworzywowe ATLAS M-System 3G służą do zabudów i obudów na:

- ścianach,

- sufitach,

- poddaszach,

- podłogach (o obciążeniach eksploatacyjnych do max. 4 kN/m2).

Łączniki talerzykowe ATLAS M-system 3G są przeznaczone do mocowania wewnątrz pomieszczeń:

­- okładzin ściennych i sufitowych z płyt gipsowo-kartonowych - wg normy PN-EN 520-A1:2012, o grubości 12,5-25,0 mm (tylko w przypadkach zastosowań wewnętrznych),

- ściennych i podłogowych płyt włóknisto-cementowych - kategorii A, B, C lub D wg normy PN-EN 12467:2013, o grubości 8,0-25,0 mm,

­- ściennych i sufitowych płyt drewnopochodnych - wg normy PN-EN 13986-A1:2015, o grubości 12,0-25,0 mm,

- podłogowych płyt drewnopochodnych - wg normy PN-EN 13986-A1:2015, o grubości 22,0-25,0 mm.

System dedykowany jest zarówno do nowo wykańczanych pomieszczeń, jak i do prac remontowych - szczególnie przy adaptacji strychów i poddaszy na cele użytkowe lub też adaptacji użytkowanych pomieszczeń na inne cele.

Jest idealnym rozwiązaniem do wykonywania obudów kanałów wentylacyjnych i instalacyjnych, sufitów podwieszanych o zróżnicowanych poziomach, ukształtowanych pod skosem, itp.

Główne właściwości

• łatwy w montażu - mocowanie punktowe umożliwia wykonywanie prac (montaż łączników talerzykowych i płyt okładzinowych) przez jedną osobę
• bardzo szybki postęp prac – mocowanie pełnowymiarowej płyty ogranicza się do dwóch etapów: wykonania kilkunastu otworów, w których należy zamocować łączniki oraz do przykręcenia płyty do talerzyków przy użyciu stalowych wkrętów
• płynna regulacja dystansu pomiędzy płytą a podłożem oraz kąta nachylenia płyt poszycia (±27°) – dystans płyt od podłoża może być dowolnie regulowany, niezależnie od geometrii ścian lub wypraw tynkarskich, w zakresie 14-200 mm, a po zastosowaniu elementów przedłużających w przypadku sufitów nawet do ponad 500 mm. Umożliwia montaż okładzin z płyt pod kątem (max ±27°)
• podłoże (zarówno mineralne, jak i drewniane) do mocowania ATLAS M-systemu 3G powinno być stabilne i nośne. Nie wymaga prac przygotowawczych: wyrównania, skucia spękanych wypraw tynkarskich, gruntowania, itp. – system umożliwia precyzyjny montaż płyt na bardzo nierównych lub spękanych wyprawach tynkarskich, w miejscach występowania uskoków ścian, itp.
• możliwość korekty geometrii ścian w przypadku występowania narożników wklęsłych lub wypukłych o kącie innym niż 90° – łączniki mogą być stosowane jako element uzupełniający w przypadku klejenia płyt g-k do podłoży o bardzo dużych nierównościach (>20 mm). Mogą być wtedy osadzane lokalnie w miejscach występowania największych nierówności, bez konieczności wykonywania tzw. podklejek
• możliwość bezkolizyjnego rozprowadzenia instalacji elektrycznych, wodnych i kanalizacyjnych oraz kanałów wentylacyjnych pod powierzchnią okładziny z płyt - w przypadku istniejącego orurowania lub okablowania, dają możliwość szybkiego montażu płyt przy zachowaniu wymaganej stabilności mocowania

Możliwość łączenia ATLAS M-system 3G z:

- technologiami tradycyjnymi, takimi jak sufity tynkowane tynkiem gipsowym,

- elementami sufitów dwu- lub więcej poziomowych, montowanych na bazie łączników 120 PP, 120 ZN lub 120 N,

- płytami mocowanymi na systemach stelażowych

kompensowanie naprężeń – dzięki punktowemu mocowaniu pojedynczych płyt; płyty po zaszpachlowaniu tworzą sztywną tarczę, co eliminuje występowanie dalszych naprężeń pomiędzy nimi i zapobiega powstawaniu rys na połączeniach; tarcza jest oddylatowana w stosunku do okładzin sąsiednich ścian oraz sufitu, mając swobodę odkształceń

szybki montaż elementów obudów z płyt gipsowo-kartonowych - obniżanych sufitów na części ich powierzchni, elementów obudów na ścianach pomieszczeń, itp. Mogą być szybko montowane na wyznaczonych obszarach ścian i sufitów, sąsiadujących z wykończonymi już wcześniej wyprawami tynkarskimi, stanowiąc uzupełnienie wykończenia wnętrz

szybki montaż posadzek na istniejących podłogach bez konieczności prowadzenia prac rozbiórkowych, z pominięciem mokrych etapów prac i przerw technologicznych - bez dodatkowego obciążenia konstrukcji stropów

możliwość zredukowania odległości pomiędzy poszyciem a podłożem do 1 cm - co pozwala na zminimalizowanie strat kubatury pomieszczenia

wygoda i bezpieczeństwo w transporcie oraz składowaniu, ograniczenie transportu pionowego materiałów – niewielkie wymiary gabarytowe elementów systemu umożliwiają jego transport samochodami osobowymi, co nie jest możliwe w przypadku rozwiązań stelażowych; elementy nie blokują powierzchni składowej w pomieszczeniach, mogą być przechowywane na ograniczonej powierzchni na zewnątrz lub w samochodzie
