ВЧ тройник BNC/gn-2xBNC/gn HQ 50Ом

Trójnik rozgałęziacz antenowy RF gniazdo BNC - 2xgniazdo BNC HQ 50Ω

nr katalogowy: 13025

Opis przedmiotu

Karta katalogowa, hiperlink do strony producenta oraz szczegółowa specyfikacja dostępna jest pod adresem: www.stratos.pl/strony/13025.htm

BNC jest złączem stosowanym w aparaturze pomiarowej, systemach telewizji analogowej i cyfrowej, monitoringu, radiotelekomunikacji oraz (kiedyś) w sieciach komputerowych. Złącza BNC przenoszą sygnał w paśmie do 4GHz i występują w wersjach 50Ω lub 75Ω.

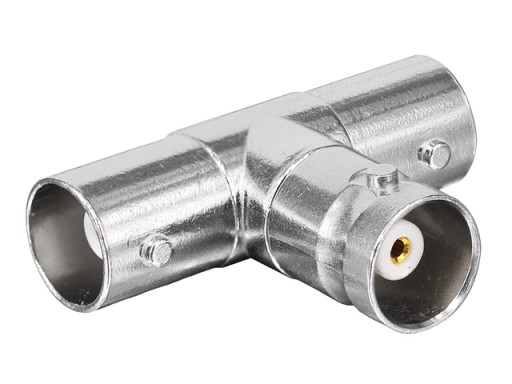

Oferowany trójnik (T-adapter) posiada trzy gniazda typu BNC i umożliwia łączenie 3 przewodów RF przesyłających sygnały w paśmie do 4GHz zakończonych odpowiednimi złączami (zwykle w celu testowania różnych konfiguracji połączeń). Wymiarowanie trójnika prezentujemy poniżej:

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Oferowany trójnik wykonany jest z niklowanego mosiądzu i posiada złocone styki. Impedancja złącz wynosi 50Ω.

Dane techniczne

• Złącza: 3x gniazdo BNC żeńskie
• Impedancja: 50Ω
• Pasmo pracy: <4GHz
• Materiał: niklowany mosiądz, styki kontaktu złocone
• Wymiary: 32.5/24/11mm
• Masa: ok. 11g

Oferowany przez nas produkt jest towarem nowym, nieużywanym, zapakowanym fabrycznie. Oferowany przedmiot tak jak wszystkie sprzedawane przez nas artykuły jest towarem aktualnie dostępnym w naszym magazynie co umożliwia natychmiastową wysyłkę.
