HST016L-50A/4В+15В Датчик тока

Przetwornik prądowy z efektem Halla HST016L

DZIELONY RDZEŃ / OTWIERANY RDZEŃ

PĘTLA OTWARTA

Charakterystyka:

Przetwornik prądowy HST016L może być stosowany do pomiaru prądu stałego, zmiennego oraz do prądów pulsacyjnych. Został zaprojektowany na zasadzie pętli otwartej oraz zastosowano izolację galwaniczną pomiędzy przewodem pierwotnym a obwodem wtórnym. Dzięki swojej konstrukcji – otwierany rdzeń idealnie nadaje się do instalacji na kablu bez przerywania obwodu pierwotnego. Średnica otworu wynosi 16 mm. Wyjście przetwornika odzwierciedla falę rzeczywistą przewodu przewodzącego prąd. Zaletą tego czujnika jest niski pobór mocy, co jest szczególnie korzystne przy pomiarach wysokich prądów. Długość kabli wypuszczonych z przekładnika wynosi 50 cm (czerwony, czarny, zielony, biały).

Parametry techniczne:

• Typ przekładnika: otwierany / dzielony rdzeń
• Wyjście czujnika: napięcie
• Instalacja: na przewodzie
• Ognioodporność: UL94-V0
• Temperatura pracy: -10 ℃ ~ + 70 ℃
• Temperatura przechowywania: -25 ℃ ~ + 70 ℃
• Częstotliwość: DC～25kHz
• Wytrzymałość dielektryczna: 2.5KV 50Hz 1min
• Znamionowe wejście: ± 50A
• Zmierzony zakres: ± 75A
• Znamionowe wyjście: 4V
• Dokładność: 1%
• Liniowość: 1%
• Napięcie zasilania(±5%): 15V
• Zużycie prądu: ≤  ±12mA
• Średnica otworu ( Ø )- 16mm
• Czas odpowiedzi: ≤ 5 μs
• Waga: 81 g

Schemat połączeń przewodów:

• Czerwony: +15V
• Czarny: -15V
• Żółty: Vout
• Biały: 0V

Proszę zwrócić uwagę na odpowiednie dobranie parametrów.

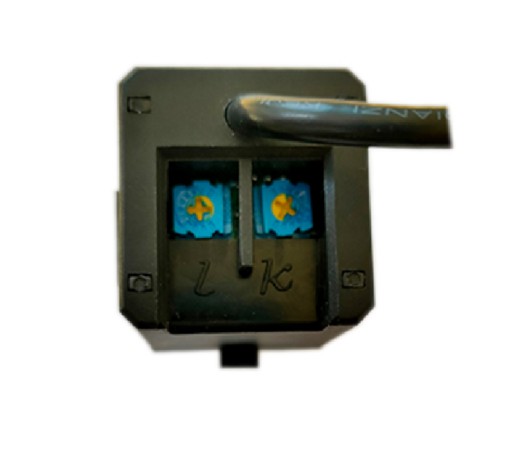

Zdjęcie poglądowe, dostarczamy produkt zgodny z parametrami przedstawionymi w aukcji.

Prosimy o zapoznanie się z kartą produktu załączoną do aukcji.
