Grzejnik Stalowy TYP-22 DOLNY 500 x 600cm 1055 W

Grzejnik Stalowy Panelowy DIAMOND TYP V-22, przyłącze dolne, 500 x 600 mm

model: V-22-500X0600

Grzejniki stalowe DIAMOND stosowane są w zamkniętych oraz otwartych układach jedno – dwururowych C.O.

Wyprodukowane zostały z wysokogatunkowej blachy stalowej, walcowanej na zimno. Grzejniki są odtłuszczone, cynkofosforowane, zagruntowane kataforycznym malowaniem wstępnym, a następnie pokryte proszkiem antyelektrostatycznym i wypalane w 200 stopniach. Grzejnik jest w kolorze białym (RAL 9016).

Grzejnik zbudowany jest z dwóch płyt i dwóch wydajnych konwektorów. Powierzchnie boczne obudowane są osłonami, a  powierzchnia górna przykryta osłoną typu grill.

Grzejnik z podłączeniem dolnym posiada w zestawie:

• odpowietrznik
• dwa korki
• wbudowany zawór termostatyczny.

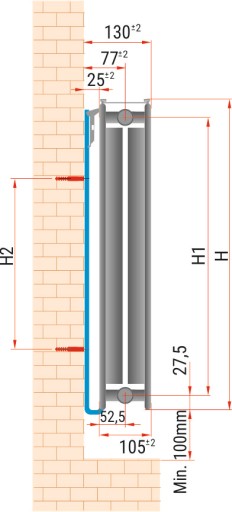

Specyfikacja techniczna:

• sposób przyłączy: Dolne
• H1 - rozstaw przyłączy: 445 mm
• H - wysokość całkowita: 500 mm
• H2 - rozstaw otworów montażowych: 270 mm
• długość: 600 mm
• głębokość: 105 mm
• maksymalna temperatura powierzchni: 120°C
• maksymalne ciśnienie robocze: 1 Mpa (10 bar)
• pojemność wodna: 3,00 l

Moc grzewcza:

• Δ T = 30°C: 430 W
• Δ T = 50°C: 833 W
• Δ T = 60°C: 1055 W

Montaż obustronny

Istnieje możliwość obustronnego montażu grzejnika. Należy wówczas pamiętać, że kanał zasilający jest zawsze od strony wewnętrznej grzejnika a wkładka termostatyczna zawsze musi być zamontowana po tej stronie co zasilanie. Przedstawia to rysunek poniżej.

Cechy produktu:

• Brak przecieków przy ciśnieniu 1,3 krotnie większym od maksymalnego ciśnienia roboczego: 1300 kPa
• Brak korozji powierzchni zewnętrznych po 100 h badania w warunkach zawilgocenia
• Produkt zgodny z dyrektywami europejskimi
• Klasyfikacja wyrobu w zakresie reakcji na ogień – KLASA A1
• System oceny zgodności wyrobu budowlanego 3
• Norma: EN 442-1:2014

Grzejniki dostępne są w różnych wysokościach i długościach:

• wysokość [mm]: 300; 400; 500; 600; 900
• długość [mm]: od 400 do 3000
