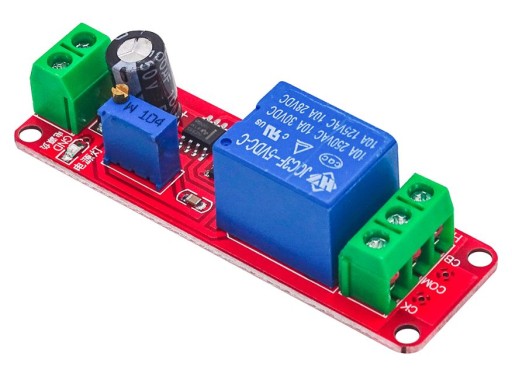

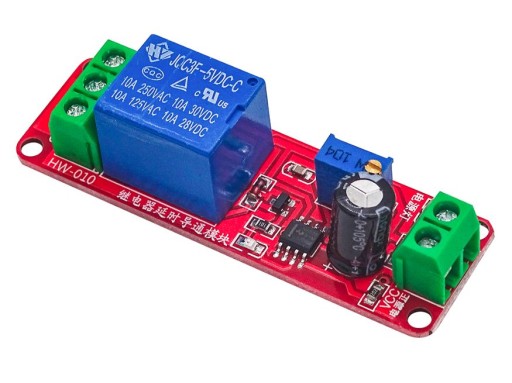

Модуль таймера NE555 Реле задержки 12 В

Moduł Przekaźnika z opóźniaczem 0-10s

Moduł po podłączeniu zasilania załącza przekaźnik oraz rozpoczyna odliczanie ustalonego za pomocą potencjometru czasu, po upływie ustawionego czasu przekaźnik zostaje wyłączony

Wyjście przekaźnika: C, NO(normalnie otwarty) i NC (normalnie zamknięty)

Dane:

• Zasilanie: 12V DC
• Oparty na układzie : NE555
• Płynna regulacja: 0-10s ( potencjometr )
• Dioda sygnalizująca zasilenie modułu
• Dioda sygnalizująca stan przekaźnika
• Przekaźnik 10A 230V-AC 30V-DC

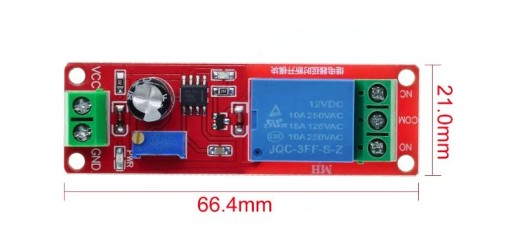

• Wymiary: 68mm x 21mm x 19mm(wys)

Zmiana kondensatora i/lub potencjometru może zmienić zakres regulacji

Zachęcamy do zapoznania się z pozostałymi produktami w naszej ofercie

Zegar opóźniający pozwala na sterowanie układem w przedziale od 0 do 10 sekund. Po dostarczeniu zasilania 12V zostaje załączony przekaźnik, rozpoczyna się pomiar czasu, ustawionego za pomocą wbudowanego potencjometru, po upływie czasu moduł wyłącza przekaźnik.

Dzięki przemyślanej konstrukcji i dwóm diodom sygnalizacyjnym będziesz wiedział o aktualnym stanie pracy przekaźnika czy też modułu. Układ NE555 sprawdzi się na początku przygody z elektroniką jak i w zaawansowanych projektach.

Zmiana kondensatora i/lub potencjometru może zmienić zakres regulacji

Kondensator [CE1] o większej pojemności wydłuży czas w jakim zostanie rozładowany, również potencjometr o większej rezystancji pozwoli wydłużyć czas rozładowywania kondensatora [CE1] tym samym wydłużyć zakres regulacji.

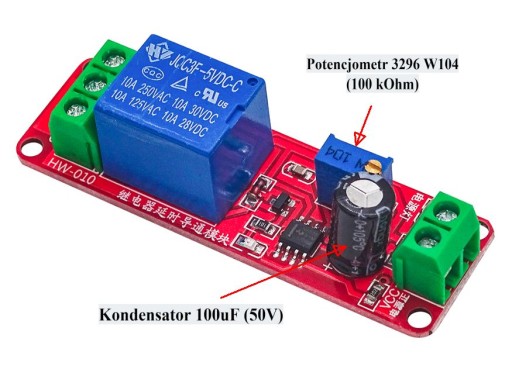

Standardowo zamontowane:

• Kondensator 100uF (50V)
• Potencjometr 3296 W104 (100 kOhm)

Wzór czasu opóźnienia:

T = 1.1 RC.

Na przykład:

• kondensator 100 uF
• rezystancja pojemności 100 k

T = 1.1*100000*0.0001 = 11 sekund.

Film na YouTube pokazujący podłączenie i działanie przycisku, link:

https://youtu.be/5zWMsvKs2wo

Bądź zeskanuj kod QR
