электронное реле MOSFET 24В/30А - 3D, ЧПУ

Przekaźnik elektroniczny MOSFET dedykowany dla drukarek 3D takich jak: Anet A6, A8, A2, oraz do modułów sterowniczych Ramps, itp.,

a także wszędzie tam gdzie potrzebne jest sterowanie dużych mocy sygnałem o niskim potencjale.

Doskonale się sprawdza w miejsce przekaźnika mechanicznego, nie powodując zakłóceń, iskrzenia styków i ich wypalania. Nadaje się do pracy przy wyższych częstotliwościach impulsów.

Oferowane urządzenie posiada następujące cechy:

• moduł do zasilania grzanego stołu (i nie tylko)
• element przełączający - MOSFET
• napięcie pracy: 12 V-24 V  (duża tolerancja)
• działa stabilne przy prądzie - 30A,
• nadaje się do wzmacniania sygnału PWM
• moduł posiada zabezpieczenie galwaniczne w postaci transoptora, który całkowicie izoluje napięcie sterowania od napięcia części wykonawczej.
• moduł posiada gniazdo do przyłączenia dodatkowego wentylatora dbającego o właściwe schładzanie tranzystora wykonawczego.

Jest to prawdopodobnie najmocniejszy, obecnie dostępny moduł tego rodzaju. Zbudowany na tranzystorze 210N06 o parametrach znacznie przekraczających założenia producenta modułu.

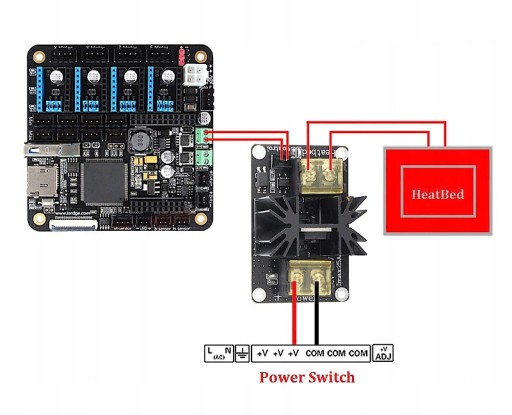

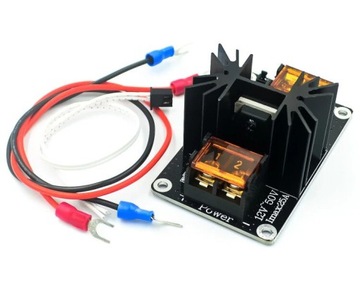

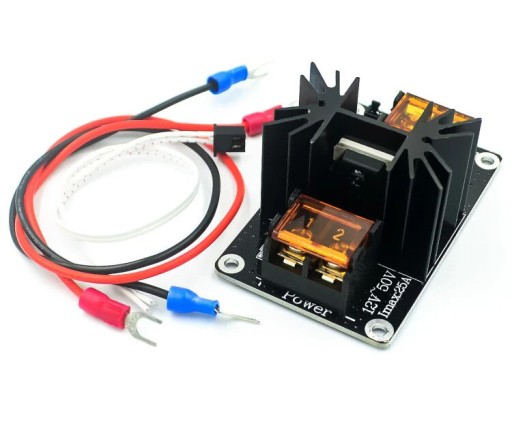

W komplecie znajduje się kabelek dwużyłowy, zakończony wsuwką (wtyczką) dostosowaną do gniazda na płycie modułu, służący do doprowadzenia sygnału sterującego z płyty głównej drukarki, oraz dwa kable prądowe, zakończone konektorami śrubowymi do podłączenia zasilania. Na zdjęciu obok widać powyższe przewody.

Wymiary modułu to: (dług./szer./wys.) - 70 x 44,50 x 30 mm.

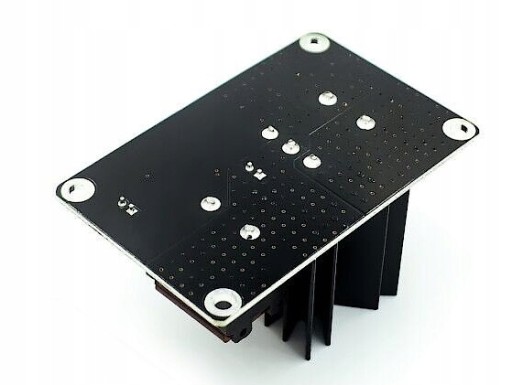

otwory montażowe: średnica 3.2 mm, na śruby M3.

odległość otworów przedstawia grafika.

Uwaga!

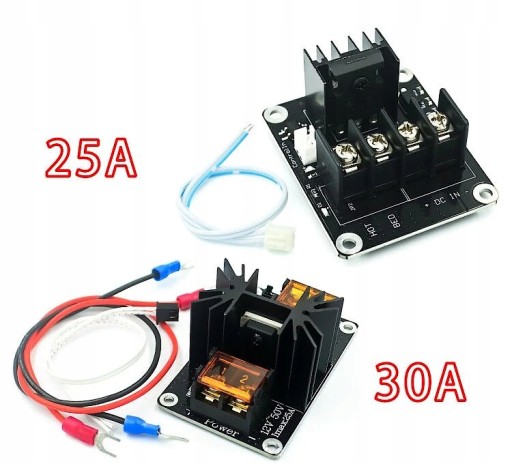

Wymiary modułu są nieco inne niż w poprzedniej wersji - zostały zmienione ze względu na wyższą wytrzymałość prądową.
