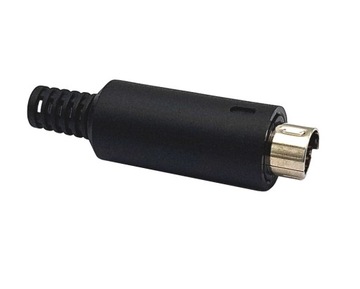

8-контактный разъем Mini-Din, припаянный к кабелю

Wtyk MINIDIN Mini Din 8pin

do lutowania na kabel

Mini DIN 8 to złącze służące do przesyłu sygnału wideo i/lub audio. Jest to złącze 8-pinowe z prostymi pinami, które często można znaleźć w starszych komputerach, urządzeniach audio/wideo i konsolach do gier. Zwykle używane jest do przesyłu sygnału wideo kompozytowego lub sygnału S-Video, a także sygnału audio stereo.

Zastosowanie /zaciągnięte z wikipedia/

• Sony VISCA Camera Control
• port szeregowy w Apple Macintosh
• Epson

  port szeregowy w PX-4 oraz PX-8

  połączenie pomiędzy podajnikiem oryginałów a skanerem

• złącze kontrolera w konsoli NEC Turbo Duo
• Multimedia Extension Connector (MXC) – złącze w kamerach wideo
• 8-pinowe wyjście TV-out w niektórych kartach graficznych ATI Radeon (ATI Radeon)
• port MIDI Roland (Mac/PC)
• A/V out w kamerach wideo Sanyo/Fischer (stare modele)
• Mitsubishi FX series PLC RS422 port
• Sun Microsystems

  port Keyboard/Mouse (3/80 przez UltraSPARC)

  SPARCstation IPC & IPX Serial port

  SPARCstation IPC & IPX Audio In/Out port

  port szeregowy w Sun Fire E25K

• interfejs SiriusConnect w amerykańskim systemie satelitarnym Sirius satellite
• Neptune Systems Aquacontroller serial and I/O port
• Yaesu

  CAT (Computer aided transceiver) interface port

  FT-450 TUNER port (view of rear panel, 8-pin TUNER port middle-left)

  FT-817ND CAT/Linear port

  FT-857D CAT/Linear port

  FT-950 external tuner port

• podłączenie lewego głośnika w Altec Lansing ADA885
• podajnik dokumentów w Hewlett Packard ScanJet (C5195)
• Idec PLC and HMI communication and programing ports
• Polycom VSX7000 series serial/VC control connector
• iSimple Gateway iPod/iPhone Interface Connectors
• PHILIPS MCD 139 B połączenie tunera z zasilaczem

Porady przy montażu:

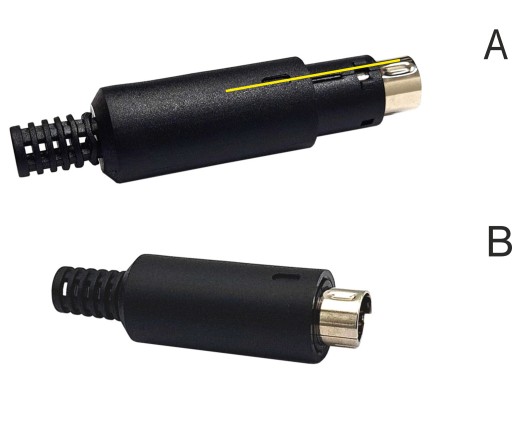

Zakupiony wtyk otrzymujesz w wersji pół-złożonej przygotowanej do montażu przewodów. ( A )

Po zalutowaniu przewodów składasz wtyk w taki sposób aby widoczne wcięcie na obudowie było w jednej lini /linia żółta/ z wcięciem na plastikowych elementach osłony złącza wtyku

Następnie mocno wciskasz metalowe złącze wraz z dwoma osłonami do obudowy wtyku, będzie wyczuwane delikatne jakby kliknięcie - doprowadzając całość do stanu jak na zdjęciu ( B)
