Programator ST-LINK/V3SET do STM8 i STM32

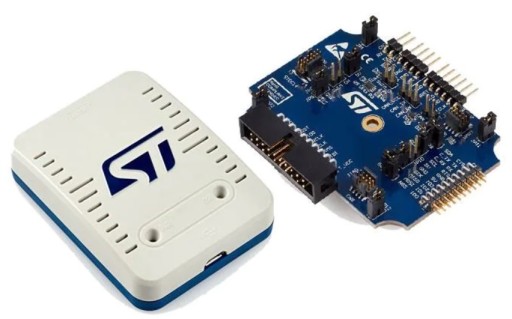

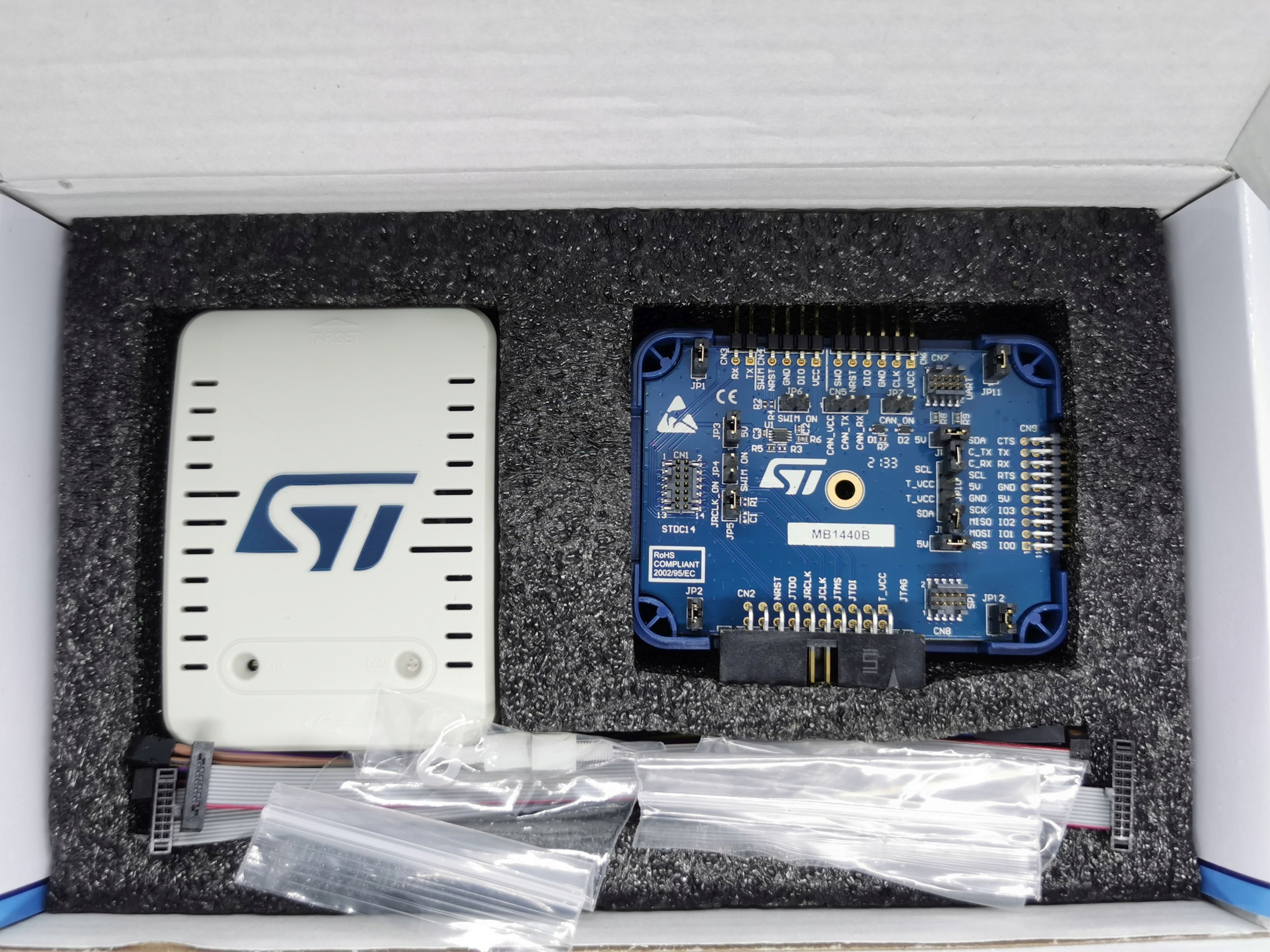

ST-LINK/V3SET to programator/debugger firmy STMicroelectronics. Pozwala on na programowanie oraz debugowanie mikrokontrolerów z rodziny STM8 oraz STM32. Składa on się z modułu głównego i modułu uzupełniającego. Obsługuje interfejsy SWIM, JTAG/SWD, które są używane do komunikacji z dowolnym mikrokontrolerem STM8 lub STM32. ST-LINK/V3SET obsługuje także wirtualny port COM, pozwalający na komunikację z mikrokontrolerem za pomocą interfejsu UART lub za pomocą interfejsów mostkowych (SPI, I2C, CAN, GPIO), co umożliwia na programowanie mikrokontrolerów za pomocą bootloadera.

• Programowanie/debugowanie mikrokontrolerów STM8 oraz STM32
• Złącze microUSB (zgodne z interfejsem USB 2.0)
• Wspiera DFU
• Obsługa interfejsów: JTAG/SWD, SWIM
• JTAG/SWD (Serial Wire Debugging): zasilanie 3-3,6 V, tolerancja dla napięcia 5 V (piny wejściowe), złącze dla przewodów taśmowych STDC14 do MIPI10 / STDC14 / MIPI20 (raster złącza 1.27 mm), wsparcie dla komunikacji JTAG, wsparcie dla SWD oraz SWV (Serial Wire Viewer)
• SWIM (przy użyciu adaptera MB1440): zasilanie 1,65-5,5 V, złącze SWIM (raster 2,54 mm), obsługa trybu low-speed oraz high-speed
• Wirtualny port COM (VCP): zasilanie 3-3,6 V dla interfejsu UART, tolerancja dla napięcia 5 V (piny wejściowe), częstotliwość VCP do 15 MHz, złącze STDC14 (niedostępne dla MIPI10)
• Multikonwerter USB do SPI/UART/I2C/CAN/GPIO: zasilanie 3-3,6 V, tolerancja dla napięcia 5 V (piny wejściowe), sygnały te są dostępne tylko przy użyciu adaptera MB1440
• Programowanie za pomocą metody "Przeciągnij i upuść"
• Dwie diody LED sygnalizujące komunikację oraz zasilanie
