Плата предусилителя RIAA – клон Корнет3

Płytka PCB przedwzmacniacz RIAA – Cornet3 clon

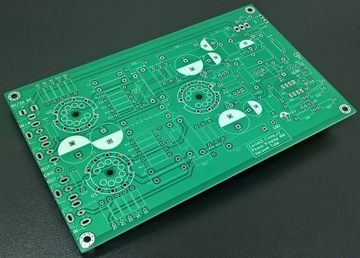

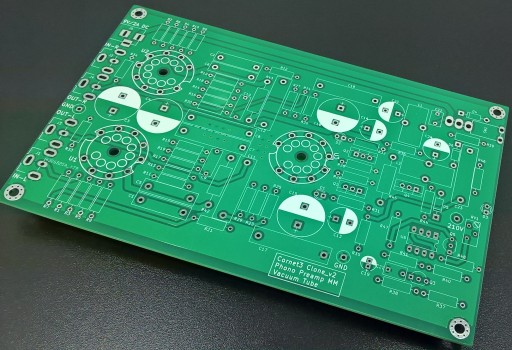

Płytka drukowana PCB do przedwzmacniacza garmofonowego MM lampowego w topologii znanej jako Cornet3.

Płytka zawiera dwa kanały wzmacniacza zbudowane na lampach ECC83 i ECC82. Topologia wzmacniacza to dwa stopnie WK z korekcją pasywną bez sprzężenia zwrotnego oraz bufor wyjściowy – wtórnik katodowy ze źródłem prądowym. Układ wymaga zasilania DC 9V, 2A, na płytce zaimplementowana jest przetwornica podwyższająca napięcie do 210V DC dla prawidłowej pracy lamp. Nie jest dzięki temu wymagany kosztowny transformator, układ można zasilać z zasilacza wtyczkowego 9V, 2A.

Płytka jest przystosowana do zabudowania w estetycznej obudowie aluminiowej MONACOR AH-102 (zdjęcia 14,15,16).

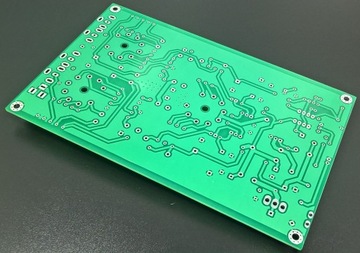

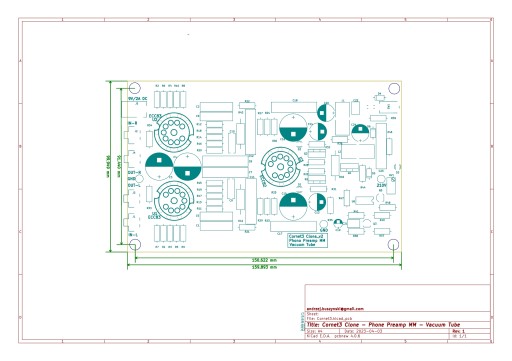

Płytka dwustronna, metalizacja otworów, soldermaska, wymiary płytki 100x160 mm.

Wzmocnienie napięciowe przy 1 kHz ok. 44 dB. Rezystancja wejściowa 47kohm.

Rezystory przewlekane 0,6W.

Napięcie zasilania 9V, 2A DC.

Sprzedaję samą płytkę bez elementów, załączam schemat i listę elementów (wersja pdf na email.).
