Сепаратор намагничивателя MAXIM Гидроциклон 50 кВт FERDOM

MAXIM 370 FERMAG filtr magnetyczny-separator do C.O. "FERDOM" podłączenie 1"

Produkt brytyjskiej firmy FERDOM

Numer katalogowy: FD370

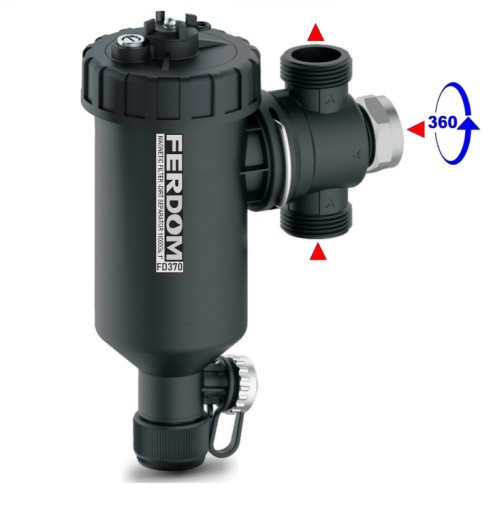

Filtr FD370 ma bardzo trwałą obudowę - z poliamidu z dodatkiem 30% włókna szklanego (PA66G30). W komplecie jest klucz do otwierania filtra. Podejścia wodne do filtra (1" GZ) są na obrotowej części korpusu (możliwy obrót o 360 stopni), co zapewnia różnorodne, wygodne podłączenia do instalacji. FD370 wyróżnia to, że są trzy podejścia wodne (o tym samym rozmiarze 1" GZ) - co umożliwia zasilenie także od tyłu filtra (zasilenie - odpływ względem siebie będą wtedy pod kątem 90 stopni). W celu zaślepienia jednego z tych trzech podejść w komplecie jest mosiężna niklowana zaślepka 1" GW.

Silny magnes montowany od góry o mocy 11 000Gs. Możliwość wysunięcia bez konieczności spuszczania wody z filtra. Zanieczyszczenia magnetyczne wyłapywane są przez ten silny magnes neodymowy. Zanieczyszczenia takie mogą doprowadzić do zatarcia pomp i zaworów, zmniejszają oddawanie ciepła przez grzejniki.

Zanieczyszczenia nie-magnetyczne wyłapywane są przez hydrocyklonową konstrukcję filtra. W pierwszej kolejności wpływają one do zawirowywacza i wyniku siły odśrodkowej (wiru) przesuwają się w jego zewnętrzną stronę a następnie opadają na dół gdzie są wyłapywane są przez skuteczny filtr siatkowy ze stali nierdzewnej.

Zastosowanie :

• Do instalacji: domowych C.O., instalacji solarnych, a także chłodniczych i klimatyzacji
• Podstawowe: wyłapywanie zanieczyszczeń ferromagnetycznych
• Dodatkowe: wyłapywanie innych zanieczyszczeń i szlamu
• Dodatkowe: dozowanie preparatów czyszczących i inhibitorów

Konstrukcja filtra umożliwia duży przepływ i niewielkie straty ciśnienia, dzięki czemu FD370 może być używany do większych instalacji (max 50 kW). Duża pojemność obudowy filtra ponad 0,5 dcm umożliwia stosowanie go jako dozownika inhibitorów czy preparatów czyszczących.

FERMAG 370 filtr magnetyczny-separator do C.O.

• Usuwa do 100% zanieczyszczeń magnetycznych i produktów korozji gromadzących się w kotle, zaworach, pompach itp.
• Dzięki hydrocyklonowej konstrukcji wychwytuje także zanieczyszczenia i osady nie magnetyczne.
• Moc magnesu 11 000 Gs. Obudowa - poliamid z dodatkiem 30% włókna szklanego (PA66G30).
• Rekomendacja; systemy C.O. o mocy systemu do 50 kW, podłączenia 1" GZ,
• Filtr usprawnia działanie instalacji poprzez wychwytywania z niej zanieczyszczeń i osadów magnetycznych i nie-magnetycznych.
• Zanieczyszczenia i osady magnetyczne są wychwytywane przez magnes neodymowy i gromadzone są na zewnątrz komory magnesu.
• Pozostałe zanieczyszczenia i osady są wychwytywane w separatorze zanieczyszczeń dzięki działaniu hydrocyklonu (zawirowywacza wody).
• Filtr może również służyć także jako dozownik inhibitora lub preparatu czyszczącego do instalacji. Wlew poprzez otwór odpowietrznika.
• Aby zwiększyć skuteczność działania filtra magnetycznego zalecamy zastosowanie preparatu penetrującego Filter Fluid FD678, który wystawiamy na innej aukcji.
• Większość obecnie produkowanych kotłów, aby osiągnąć jak najwyższą sprawność ma bardzo wąskie kanały wodne. Nawet najmniejsza ilość osadów i zanieczyszczeń może spowodować blokadę - zanieczyszczenia powodują m.in. zmniejszenie efektywności cieplnej systemu, co prowadzi do zwiększonego zużycia energii.
• Dzięki zastosowaniu filtra FERMAG 370 poprzez mniejszą ilość awarii zmniejszają się koszty obsługi serwisowej i koszt części zamiennych.
• Większość europejskich producentów kotłów C.O. obecnie rekomenduje montaż Filtra Magnetycznego wraz z nowym kotłem C.O.

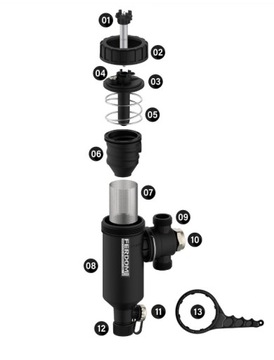

Opis rysunku technicznego:

1. Magnes 11 000Gs
2. Pierścień górny
3. Dekiel / tuleja filtra
4. Odpowietrznik
5. Sprężyna dociskowa
6. Zawirowywacz / hydrocyklon.
7. Filtr siatka 500µm
8. Korpus filtra
9. Obrotowa głowica z 3 łącznikami 1"
10. Zaślepka mosiężna 1"
11. Korek spustowy
12. Zawór spustowy

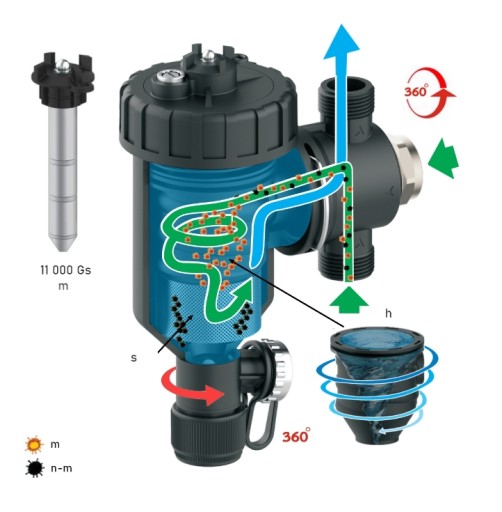

Opis schematu działania:

m - magnes (11000Gs)

s - siatka

h - hydrocyklon

Zanieczyszczenia:

m : magnetyczne

n-m : nie - magnetyczne

Dane techniczne:

• Magnes neodymowy: moc nominalna 11 000 Gs
• Magnes typ montażu: w szczelnej komorze
• Typ separatora zanieczyszczeń: filtr siatkowy ze stali nierdzewnej, mikronaż 500µm
• Materiał: obudowa, denko, tuleja magnesu: PA66G30, poliamid z 30% włókna szklanego
• Materiał zawirowywacz: PA66G30, poliamid z 30% włókna szklanego
• Rozmiar filtra: średnica korpusu 70 mm, wysokość 230 mm
• Ciężar (z opakowaniem): 830 gram (850 gram)
• Podłączenie rozmiar: 3 x 1'' GZ
• Podłączenie: pion lub poziom i pod każdym dowolnym kątem - OBROTOWE PODŁĄCZENIE 360° !
• Montaż Fermag 370 - korpus zawsze w pionie
• Zakres temperatury pracy: 0-90 °C
• Maksymalne ciśnienie pracy: 3 bar
• Medium: woda, roztwory glikolu
• Maksymalne stężenie glikolu w zładzie: 30%
• Maksymalna moc systemu C.O.: 50 kW
• Miejsce montażu: na powrocie C.O. przed kotłem.

Na osobnej aukcji wystawiamy warty do zastosowania razem z filtrem produkt:

FILTER FLUID 1L - preparat zwiększający skuteczność filtra magnetycznego w systemie C.O. "FERDOM"

Kod produktu: FD678
