Реле переключения с дистанционным управлением 12В 433МГц пульт дистанционного управления

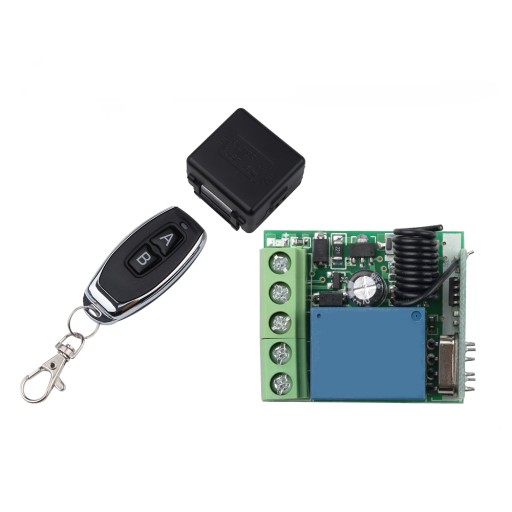

Moduł Przekaźnika z Pilotem 433MHz

• Napięcie wejściowe: 12 V, tryb pracy RF: Superheterodyne

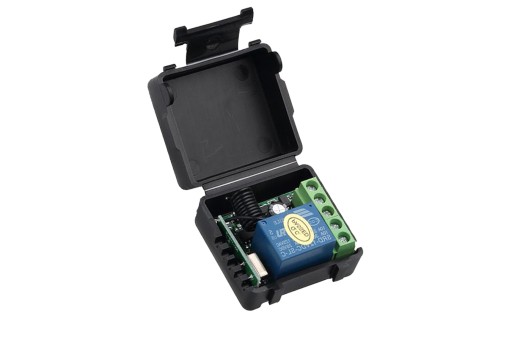

• Odbiornik z przekaźnikiem w zamkniętej w obudowie
• Czułość odbiornika: > 97 dbm
• Tryb dekodowania: dekodowanie oprogramowania MCU
• Zdalne przechowywanie: 20 przycisków
• Obsługa zdalnego typu: EV1527 kod nauki
• Tryb pracy: chwilowy, przełącznikowy, z opóźnieniem czasowym (5s ,10s ,15s)
• Terminal wyjściowy: NO , NC , COM
• Bateria pilota zdalnego sterowania: baterie guzikowe 2x3 V CR2016
• Uwaga: maksymalna obciążenie przekaźnika 250 V, 10A
• Zużycie prądu : Czuwanie ~5mA, załączony przekaźnik ~35mA

Zastosowanie:

• Bramy
• Wrota
• Furtki
• Szlabany
• Pompy
• Elektronika Typu DIY
• itp

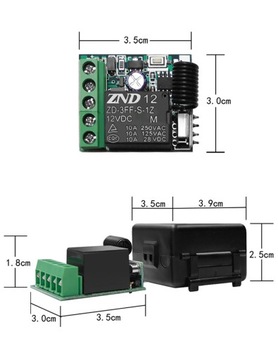

Wymiary obudowy przekaźnika: 42mm x 40mm x 27mm(wys)

Odległość transmisji: do 100 m (otwarta przestrzeń)

Instrukcja:

Tryb załączenia na 5 sekund (np. bramy, furtki, wrota): Przekaźnik modułu włączany jest przyciskiem np. ON --- przekaźnik włącza się i pozostaje włączony przez 5 sekund (odliczanie zaczyna się od momentu puszczenia przycisku)

Przyciśnij 4 razy krótko przycisk programowania (dioda błyśnie podczas każdego wciśnięcia przycisku) --- dioda po chwili zaświeci światłem ciągłym (moduł oczekuje na wciśnięcie przycisku pilota) --- wciśnij wybrany przycisk pilota --- dioda błyśnie kilka razy (sygnał poprawnego zaprogramowania) --- do pamięci modułu dopisany został przycisk pilota

Tryb załączenia na 10 sekund: tak samo jak w przypadku trybu 5 sekund, jedynie przycisk programowania wciśnij 5 razy

Tryb załączenia na 15 sekund: tak samo jak w przypadku trybu 5 sekund, jedynie przycisk programowania wciśnij 6 razy

Tryb załączenia na 20 sekund: tak samo jak w przypadku trybu 5 sekund, jedynie przycisk programowania wciśnij 7 razy

W każdy trybie załączenia z na określony czas --- ponowne naciśnięcie przycisku pilota podczas trwania odliczania przerwie je i odwróci stan  przekaźnika

Tryb Załącznika (CHWILOWY): Przekaźnik włączony jest tylko wtedy, gdy wciśnięty jest przycisk na pilocie np. ON

Przyciśnij 1 raz krótko przycisk uczenia (dioda błyśnie podczas wciśnięcia przycisku) --- dioda po chwili zaświeci i moduł czeka na wciśnięcie przycisku wybranego przycisku na pilocie, np. ON) --- wciśnij wybrany przycisk --- dioda kilkukrotnie błyśnie (sygnał poprawnego zaprogramowania) --- do pamięci modułu dopisany został przycisk pilota

Tryb Przełącznika 1-PRZYCISKOWEGO: włączanie i wyłącznie przekaźnika wciśnięciem tego samego przycisku pilota, np. ON

Przyciśnij 2 razy krótko przycisk programowania (dioda błyśnie podczas każdego wciśnięcia przycisku) --- dioda po chwili zaświeci (moduł oczekuje na wciśnięcie przycisku pilota) --- wciśnij wybrany przycisk pilota --- dioda błyśnie kilka razy (sygnał poprawnego zaprogramowania) --- do pamięci modułu dopisany został przycisk pilota

Tryb Przełącznika 2-PRZYCISKOWEGO: włączanie przekaźnika wciśnięciem jednego przycisku pilota, np. ON a wyłącznie przekaźnika wciśnięciem innego przycisku pilota, np. OFF

Przyciśnij 3 razy krótko przycisk programowania (dioda błyśnie podczas każdego wciśnięcia przycisku) --- dioda po chwili zaświeci (moduł oczekuje na wciśnięcie przycisku pilota np. ON) --- wciśnij wybrany przycisk ZAŁĄCZENIA PRZEKAŹNIKA na pilocie ( np. ON ) --- dioda błyśnie kilka razy po czym zaświeci ponownie ( moduł oczekuje na wciśnięcie kolejnego przycisku na pilocie) -> wciśnij wybrany przycisk WYŁĄCZENIA na pilocie ( np. OFF ) --- dioda błyśnie kilka razy (sygnał poprawnego zaprogramowania) --- do pamięci modułu dopisane zostały wybrane przyciski pilota

KASOWANIE PAMIĘCI MODUŁU: usunięcie wszystkich zapamiętanych przycisków/pilotów

Przyciśnij 8 razy krótko przycisk programowania (dioda błyśnie podczas każdego wciśnięcia przycisku oprócz ósmego) --- dioda błyśnie kilka razy --- wszystkie piloty ( przyciski ) zostały usunięte z pamięci
