МОДУЛЬ ПИТАНИЯ ДЛЯ ПЕЧАТИ LM317 A1943 3,3–15 В МАКС. 5 А

PCB MODUŁ ZASILACZA LM317 A1943 3.3-15V MAX 5A

Wysokoprądowy zasilacz regulowany audio oparty o LM317, TL431 oraz tranzystor 2SA1943.

Zasilacz jest ustawiony fabrycznie na napięcie 12Vdc.

Istnieje możliwość regulacji napięcia wyjściowego w zakresie 3,3V - 15Vdc potencjometrem montażowym.

Zastosowane kondensatory elektrolityczne:

- 4x Nippon Chemi-con KYA 4700uF 42V 105C low impendance

- 8x Rubycon ZLH 680uF 35V low impendance

Zalecane przez producenta orientacyjne napięcie wyjściowe względem napięcia zasilania z transformatora:

Wyjście: 5VDC, transformator 9VAC

Wyjście: 9VDC, transformator 12VAC

Wyjście: 12VDC, transformator 15VAC

Wyjście: 15VDC, transformator 18VAC

PCB 100mm x 70mm x 1,6mm , FR4.

Wysokość modułu (z przylegającym mostkiem i tranzystorem do powierzchni) - ok. 52mm

Uwagi montażowe:

- zasilacz ma 4 piny do podłączenia transformatora ale SĄ ONE POŁĄCZONE W DWIE PARY (napięcie z transformatora należy podać NA DWA ŚRODKOWE z czterech),

- należy zastosować PODKŁADKĘ IZOLUJĄCĄ na tranzystor wyjściowy i podkładkę lub pastę termoprzewodzą na mostek,

- im większy prąd wyjściowy tym lepsze należy zastosować odprowadzanie ciepła - większy radiator lub przymocowanie bezpośrednio do metalowej obudowy,

- zasilacz ma dwa wyjścia napięcia oznaczone (+-) i (+-) lecz oddzielone są od siebie jedynie cewkami.

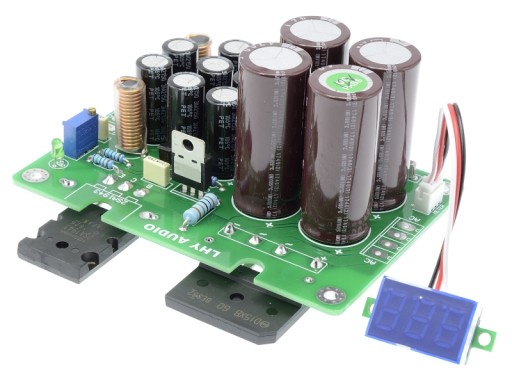

Kupujący otrzymuje polutowany i przetestowany zasilacz wraz z cyfrowym miernikiem napięcia - jak na pierwszym zdjęciu w ofercie.

Schemat modułu nie jest dostępny.

Oferta zawiera rzeczywiste zdjęcia oferowanego modułu.

Moduł wysokoprądowego zasilacza do aplikacji audio 3.3-15V MAX 5A.
